Замена сцепления ауди а4

Снятие, установка и проверка сцепления
Audi A4 B6. Трансмиссия. Сцепление и приводные валы

Предупреждение: Для установки сцепления необходима центрирующая оправка AUDI-3176 или обычный центрирующий инструмент, например, HAZET 2174.

Снятие

1. Снимите КПП, обратитесь к Разделу Снятие и установка КПП.

2. Чтобы исключить проворачивание маховика при отворачивании болтов крепления, зафиксируйте маховик отвёрткой и оправкой или инструментом AUDI-3067.

Предупреждение: Инструмент AUDI-3067 показан на сопроводительной иллюстрации в положении установки, при снятии инструмент следует перевернуть.

3. Ослабьте болты крепления нажимного диска крест-накрест на 1 – 1.5 оборота так, чтобы разгрузить нажимной диск.

Предостережение: Если болты сразу же отвернуть полностью, можно повредить нажимные пружины.

4. После ослабления болтов выверните их полностью.

5. Выньте нажимной и ведомый диски.

Предостережение: Не роняйте диски при снятии, в противном случае после установки на место могут возникнуть трудности при выключении сцепления и рывки при его работе.

6. Протрите подшипник выключения сцепления, не промывая его.

7. Протрите маховик.

Проверка

1. Проверьте нажимной диск на наличие следов перегрева и канавок.

2. Проверьте концы нажимных пружин (стрелки на сопроводительной иллюстрации). Допускается износ до половины их толщины.

3. Проверьте пружинные соединения между нажимным диском и крышкой на наличие трещин. Проверьте надежность заклёпочных соединений. При ослаблении заклёпок сцепление необходимо заменить.

4. Проверьте прилегающие поверхности на наличие трещин, следов перегрева и износ. Нажимные диски, имеющие прогиб внутрь до 0.2 мм могут применяться далее. Проверка осуществляется с помощью линейки и комплекта щупов.

5. Проверьте маховик на наличие следов перегрева и канавок.

6. Замасленный диск и диск, имеющий механические повреждения, следует заменить.

7. Проверьте толщину фрикционных накладок.

8. На СТО можно проверить торцевое биение диска. Оно не должно превышать 0.8 мм (на расстоянии 2.5 мм от края).

Предостережение: Такая проверка делается только в отношении старого диска, который создавал трудности при выключении сцепления. При необходимости, осторожно выправите диск.

9. Проверьте рукой диск в установленном положении. Для этого слегка сожмите подшипник рукой и поверните. Подшипник должен легко вращаться.

Предостережение: У подшипников выключения сцепления с пластмассовым кольцом последнее может отсоединиться при снятии КПП или самого подшипника. Это не является причиной для замены подшипника.

10. Отсоединившееся кольцо перед установкой КПП приклейте к кольцу подшипника клеем AMW 195 KD 01. При этом 3 носика пластмассового кольца (стрелки на сопроводительной иллюстрации) должны войти в пазы кольца подшипника.

Предупреждение: Если рабочая поверхность пластмассового кольца изношена более чем на 0.5 мм, подшипник выключения сцепления необходимо заменить

11. При движении автомобиля повреждённый подшипник выключения сцепления проявляет себя шумом при нажатии педали сцепления. В этом случае подшипник необходимо заменить.

Установка

Предостережение: Проверьте новые детали по каталогу. Если устанавливаются бывшие в работе детали, то предварительно их необходимо проверить.

Предупреждение: Если старый диск сцепления сгорел вследствие перегрузки, для устранения запаха необходимо тщательно очистить нажимной диск, маховик и двигатель со стороны КПП.

1. Перед установкой нового нажимного диска удалите защитную антикоррозионную смазку только на его рабочей поверхности. В других местах смазку ни в коем случае не удаляйте, т.к. это может привести к существенному сокращению срока службы сцепления.

2. Проверьте надежность установки центрирующей оправки на маховике.

3. Очистите от ржавчины шлицы ведомого диска. Смажьте тонким слоем смазки MoS2 зубья первичного вала. СТО применяют для этого смазку AUDI-G000100. После это подвигайте ведомый диск в разные стороны на первичном валу так, чтобы ступица легко перемещалась по валу. Излишки смазки обязательно удалите.

4. При установке ведомого диска следите за тем, чтобы пакет винтовых пружин или надпись «Getriebeseite» («Сторона КПП») была обращена в сторону КПП. Фрикционные накладки должны прилегать к маховику. Если имеются цветные метки, следите за тем, чтобы белые точки двухмассового маховика (А) и нажимного диска (В) находились напротив друг друга, обратитесь к иллюстрации Маховик, корзина и диск сцепления.

5. Отцентрируйте ведомый диск на нажимном диске с помощью оправки, например, HAZET 2174 или AUDI-3176. Если ведомый диск не сцентрирован, невозможно будет ввести позже первичный вал.

6. Установите нажимной диск на центрирующие штифты на маховике.

Предостережение: Нажимной диск должен полностью прилегать к маховику. Только после этого вставьте болты крепления. Ни в коем случае не подтягивайте нажимной диск болтами, в противном случае могут быть повреждены центрирующие штифты и их отверстия.

7. Затяните болты крепления нажимного диска крест-накрест на 1–1.5 оборота. После этого затяните болты моментом 25 Нм. При этом нажимной диск не должен перекашиваться, т.к. в противном случае могут быть повреждены центрирующие штифты и их отверстия.

Audi A4 Avant 1.8 Ts AJL › Logbook › Замена сцепления без ямы и подъёмника.

Всем привет!
Кто не верил в мои силы, тот не верил в мои силы)))) Поменял я сцепление БЕЗ ямы и БЕЗ подъёмника.

Все разбирал один, только съём самой коробки и её установка осуществлялась с помощью товарища, так как коробка тяжелая и одному ставить её очень неудобно. Процедуру по замене сцепления и снятию коробки я проводил впервые. Здесь хочу описать основные сложности, с которыми я столкнулся, а так же последовательность операций, необходимых для проведения такой работы. Я пользовался информацией с американских форумов, так как подробного алгоритма по снятию коробки в русском интернете не нашел. Информацию пришлось сильно фильтровать. Механики там огого! Не знаю почему, но снимали короб воздушного фильтра и катализатор чтобы открутить 3 болта на теплоэкране внутреннего шруса. Все откручивается без проблем, если есть нормальный инструмент. Так же скидывали морду и компрессор кондея для того чтобы открутить заднее крепление стартера. Откручивали выжимной, держа коробку навесу. Короче много ненужной информации, обработка которой заняла время и ввела меня в ступор своей тупостью. Поэтому я решил написать свою версию и надеюсь что это кому-нибудь это пригодится в будующем и облегчит жизнь. Поехали!

Читать еще:  Ваз 2112 замена задних стоек

1) Отключаем минус с аккумулятора
2) Снимаем расширительный бачек охлаждающей жидкости, отсоединяем фишку и верхний патрубок ( только верхний, нижний не трогаем ). Глушим его болтом и убираем в сторону.

3) Откручиваем 3 верхних болта на 16 крепления коробки к двигателю. ( 9, 1, 2 )
4) Шестигранником на 6 откручиваем 1 болт на цилиндре сцепления. После этого аккуратно вытягиваем его из коробки в сторону задней части авто, слегка покачивая из стороныв сторону. Он держится на уплотнительной резинке. Не сломайте трубки. После этого ни в коем случае не нажимайте сцепление! Полностью просто так он из дырки не выйдет. Необходимо будет или сжать шток пальцами или во время отделения коробки от двигателя аккуратно его вытащить.
5) Отсоедините 2 или 3 фишки на коробке ( в зависимости от года или комплектации ) рядом с цилиндром сцепления.

6) Сорвите передние колеса и поднимите автомобиль и установите упоры. Советую поднять как можно выше и поставить противооткаты под задние колеса.

7) Шестигранником на 6 и парой удлиннителей ( я также использовал карданчик ) открутите 3 болта, которые держат защиту внутреннего шруса справа.

8) Звездочкой открутите правую полуось и не вытаскивайте пока. Чтобы привода не крутились, я вкручивал 2 колесных болта в тормозной диск и упирал в ступицу. Откручивал верхний болт, переворачивал и так пока все не открутил. 6 болтов, можно открутить и торксом на 40 или 45, не помню, но есть шанс свернуть болты, закручены они сильно.
9) Открутите болты крепления коробки к двигателю справой и левой стороны. Я оставил один легкодоступный болт справа ( 6 ). Откручивал его последним перед снятием коробки.
10) Открутите подушки коробки от подрамника. С правой могут вознукнуть проблемы. Болт начнет крутиться и не даст возможности открутить гайку. Берем ключ на 10 и со стороны правого колеса откручиваем теплоэкран. Отгиваем его вверх. Полностью снимать его не нужно. Рожковым ключем на 15 придерживаем верх и снижу откручимаем трещеткой на 13. Побокам подушки надо открутить еще 2 болта. Слевой стороны коробки откручиваем гайку на 15.
11) Откручиваем подушки мотора. 2 гайки на 13 держат гидроупоры по бокам двигателя. Берем длинную головку и откручиваем их. Далее берем короткую головку на 13 и откручиваем 3 болта на переднем упоре.
12) Берем домкрат и подставляем его через деревяшку под компрессор кондиционера. Аккуратно поднимаем двигатель до того момента, пока не появится возможности открутить 4 нижних болта крепления коробки и двигателя. Откручиваем их головкой на 16 и карданчиком. ( 7-6 )
13) Далее необходимо опустить мотор на место. Гидроупоры придется направить немного в свои посадочные места.
14) Снимаем тяги переключения передач.

Та что сбоку крепится болтом с шестигранной головкойна 8. Откручивать его крайне неудобно. Я не знаю какой нехорошийчеловек его вообще придумал. Сначала я взял обычный шестигранник и сорвал его. Далее из набора короткой шестигранной головкой на 8 и маленькой струпциной медленно, но верно вручную крутим. Крутим до момента, пока головку будет сложно вытащить. Вытаскиваем головку и берем струпциной прямо за резьбу и аккуратно крутим, стараясь сильно ее не повредить. Вторая тяга крепится болтом на 10. Откручиваем, снимаем и убираем в сторону.
15) Откручиваем левый привод.
16) Далее устанавливаем 2 домкрата под коробку.
17) Сверху, через место где стоял расширительный бочек, засовываем руку и откручиваем маленькой трещеткой, шестигранной головкой на 8 и удлиннителем 2 болта крепления лапы коробки.
18) Идем вниз и откручиваем оставшиеся 2 болта шестигранником на 8. Вынимаем левую опору циликом и откладываем в сторону.
19) Со стороны правого колеса откручиваем верхний болт крепления правой опоры коробки.
20) Идем вниз и откручиваем оставшиеся 2. Вынимаем опору.
21) С этого момента коробка держится ТОЛЬКО на домкратах и одном болту.
22) Идем наверх и проверяем, остались ли провода или еще что-то прикрепленными к коробке или нет.
23) Берем помощника и откручиваем последний болт.

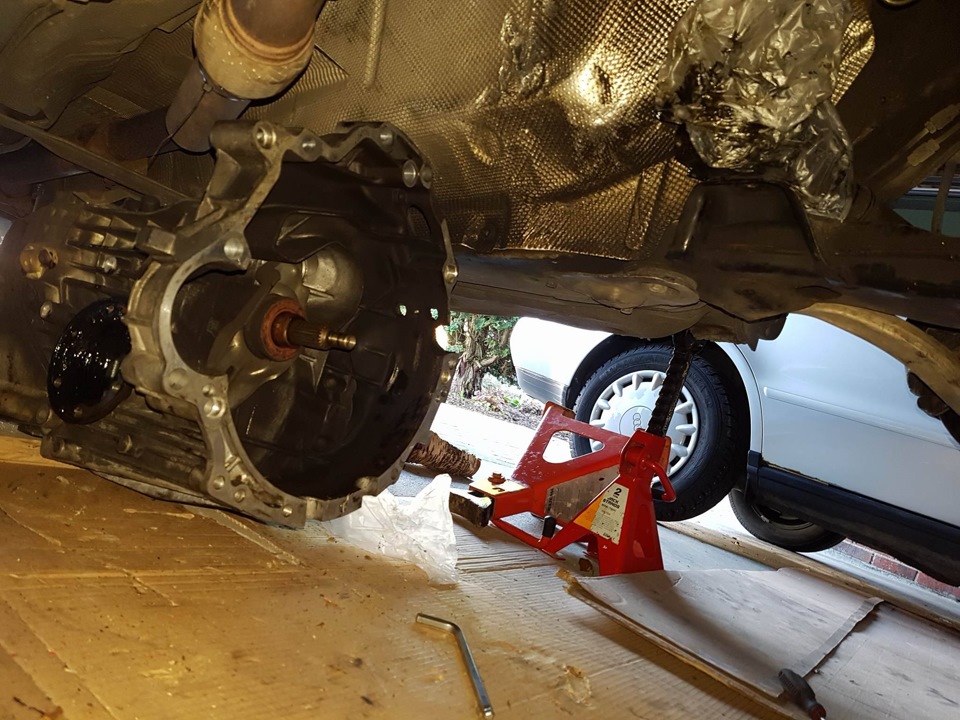

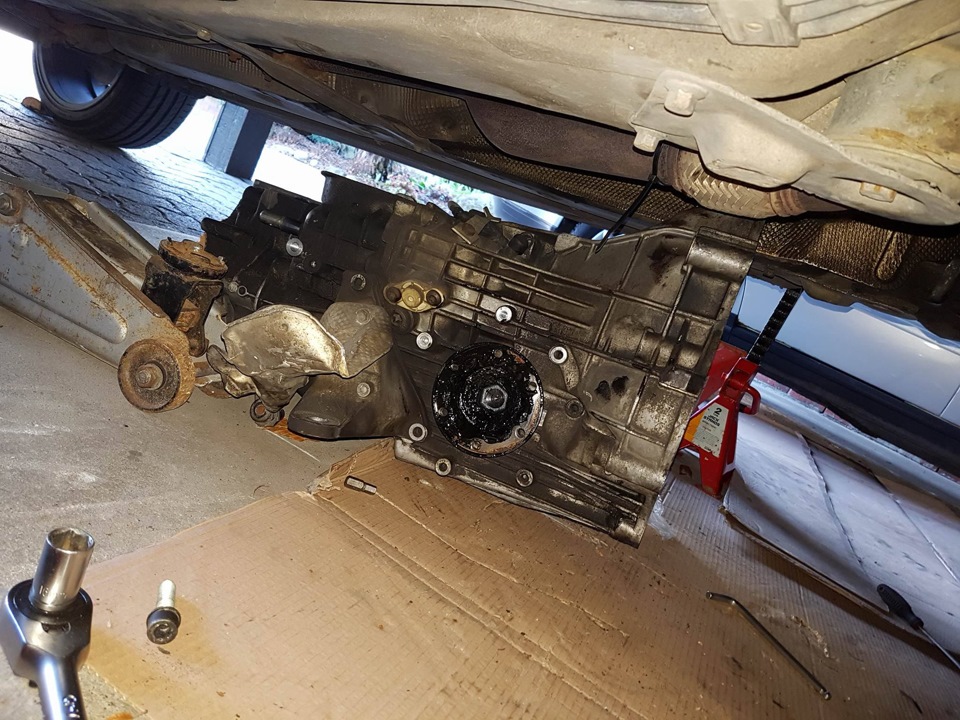

24) Аккуратно, лежа в стороне от места возможного падения коробки, покачивая или поддев лапкой, стягиваем коробку в сторону зада автомобиля и опускаем вниз. На этом этапе очень важно следить что ничего не зацеплено за коробку и вы ничего не сломаете.

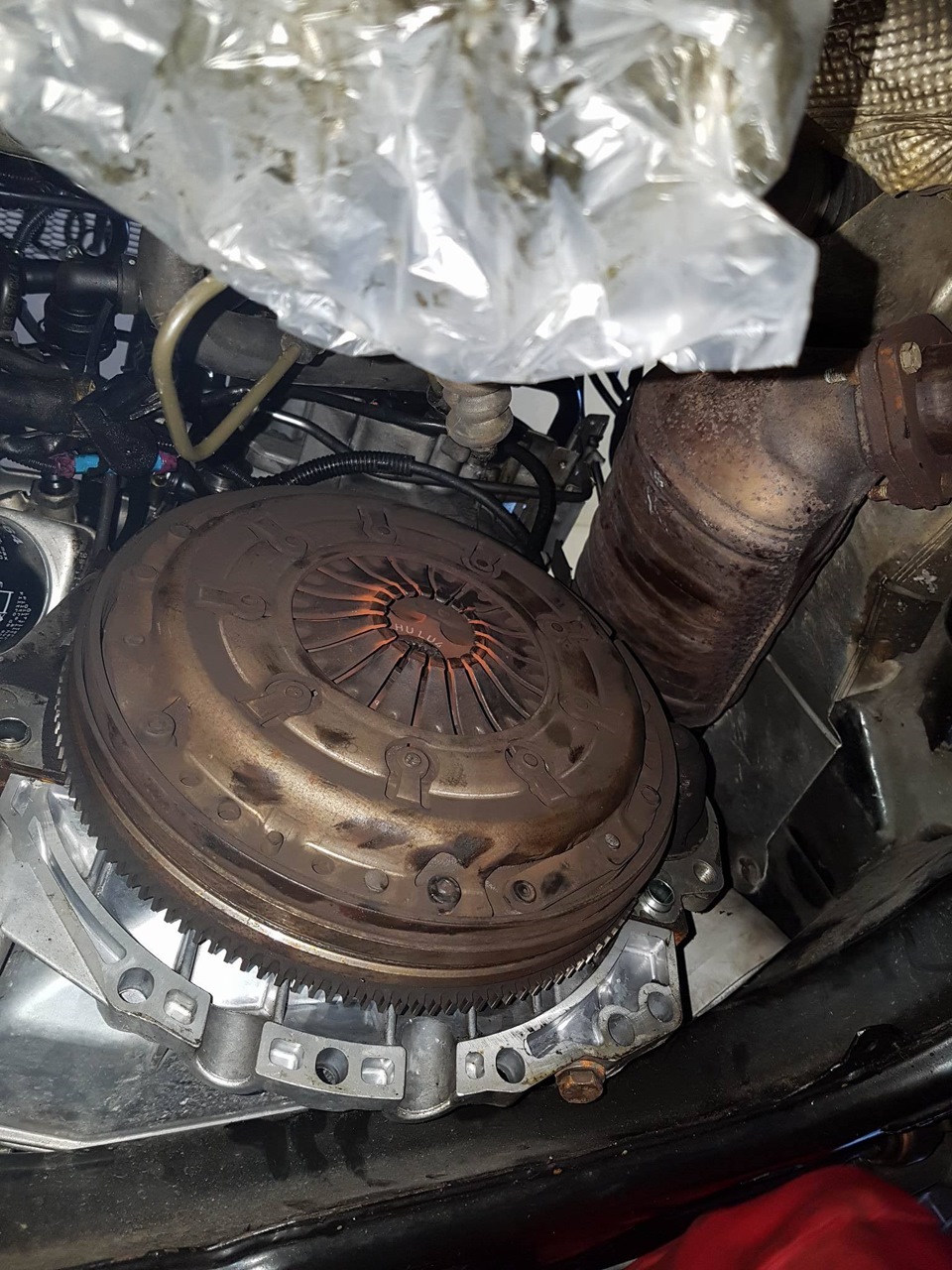

25) Откручиваем корзину сцепления. Шестигранник на 6, 8 болтов.

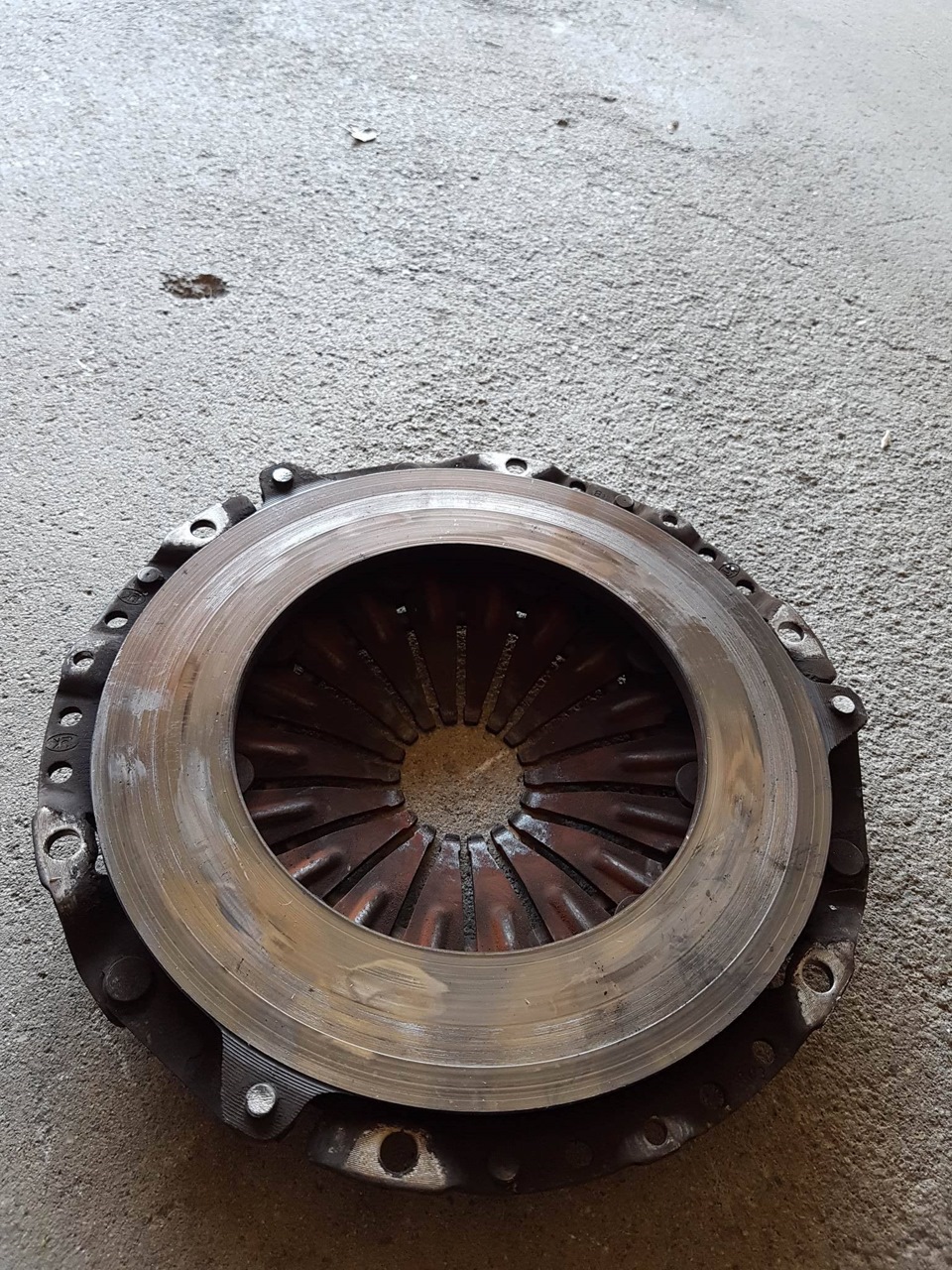

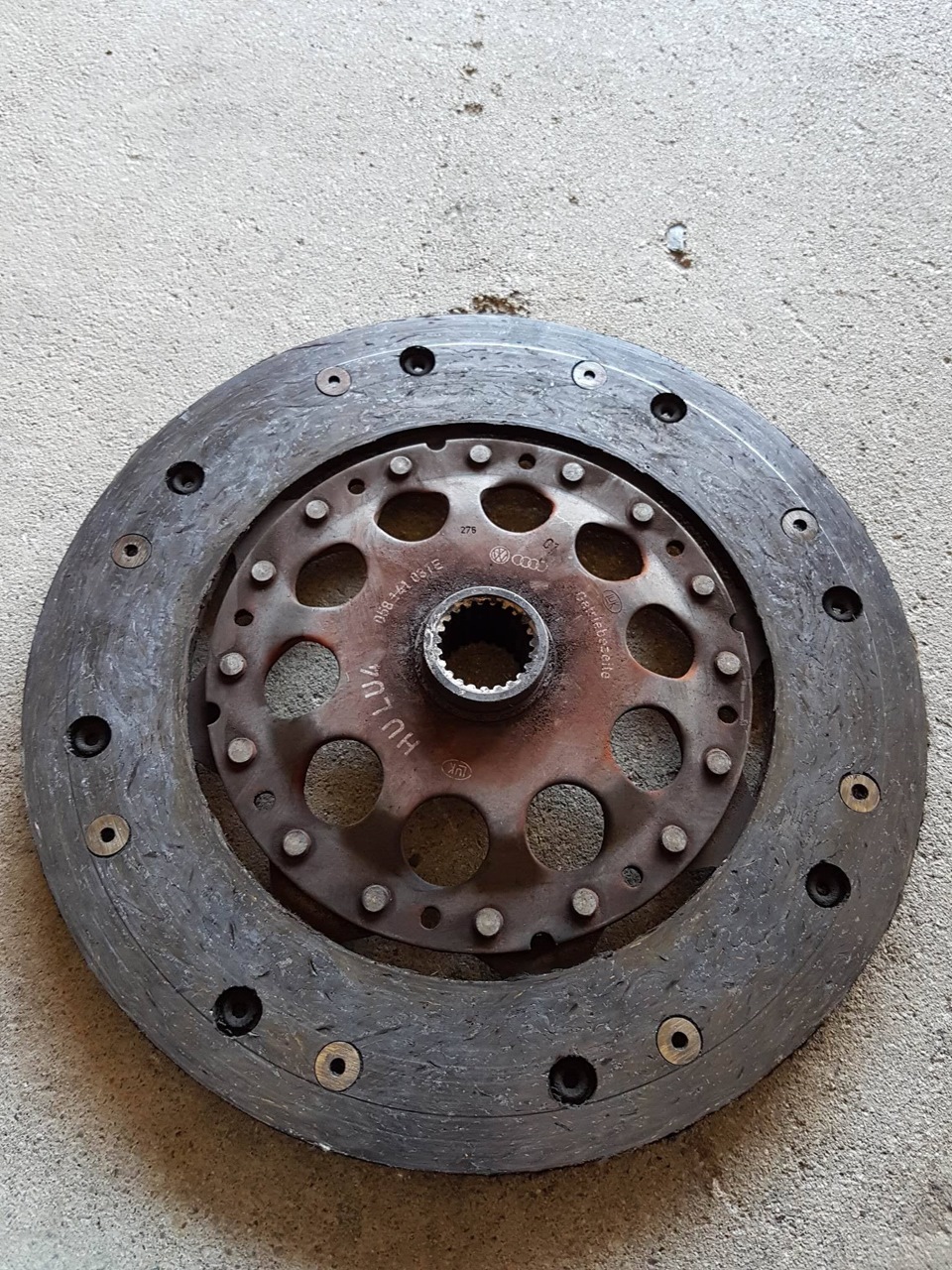

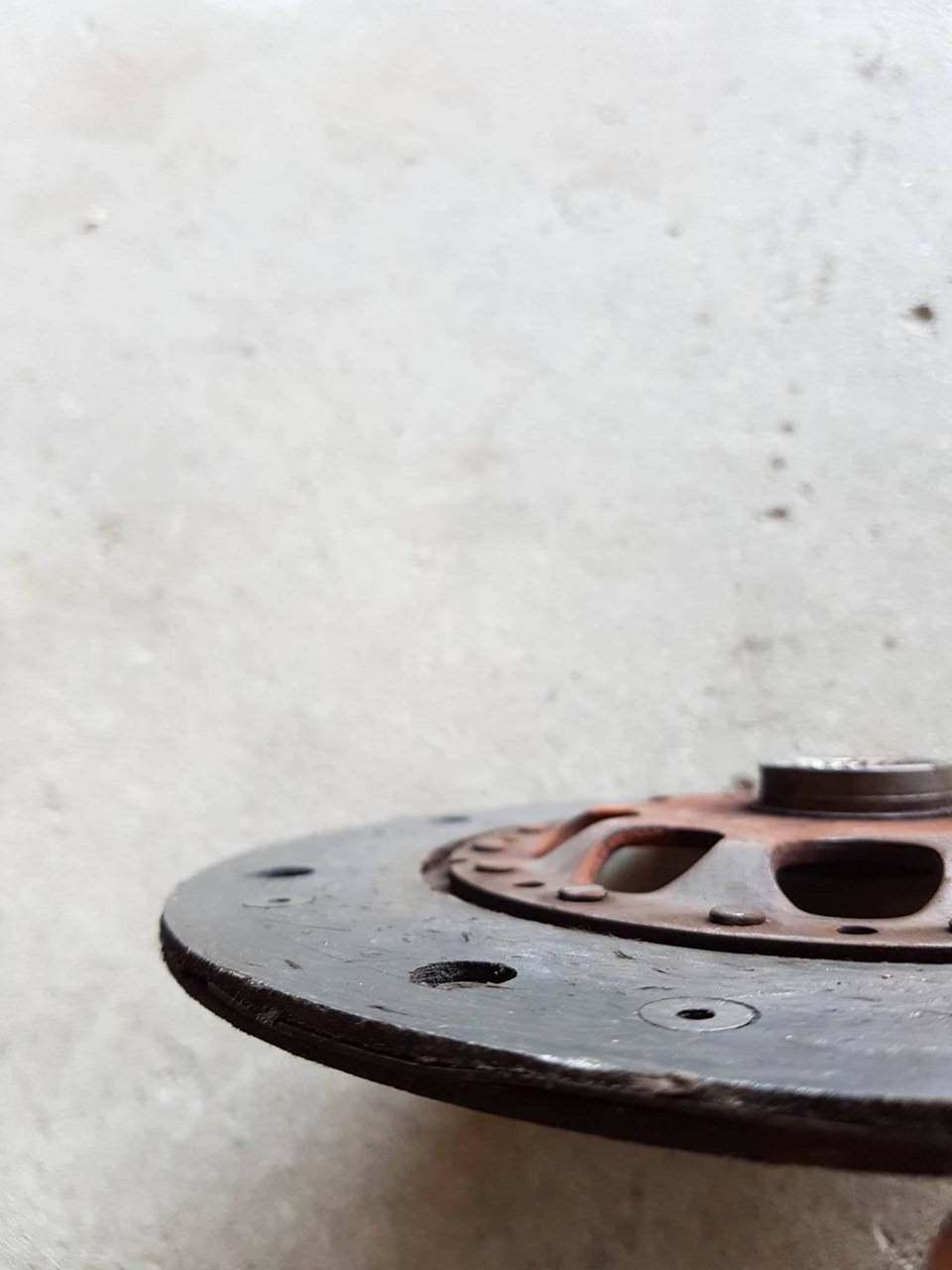

26) Снимаем корзину и диск, осматриваем маховик.

У меня стояло еще оригинальное сцепление фирмы LUK, абсолютно такой же комплект как я и купил. См, предыдущий мой пост про посылку. На момент замены, сцепление проехало ровно 18 лет и 210 000 км и это, в основном, по городу. Я был очень удивлен! Фрикционный диск стерся в ноль со стороны корзины и проделал знатную борозду заклепками. Маховик не пострадал! Еще бы пару недель и фрикцион его бы тоже повредил. Маховик я решил не менять. На вид он очень даже супер и люфтов я не обнаружил. Резина тоже целая. Выжимной был уже присмерти. Люфтил и шуршал.

Замена комлектующих
1) Протираем корзину маховик очистителем тормозов и тряпочкой.

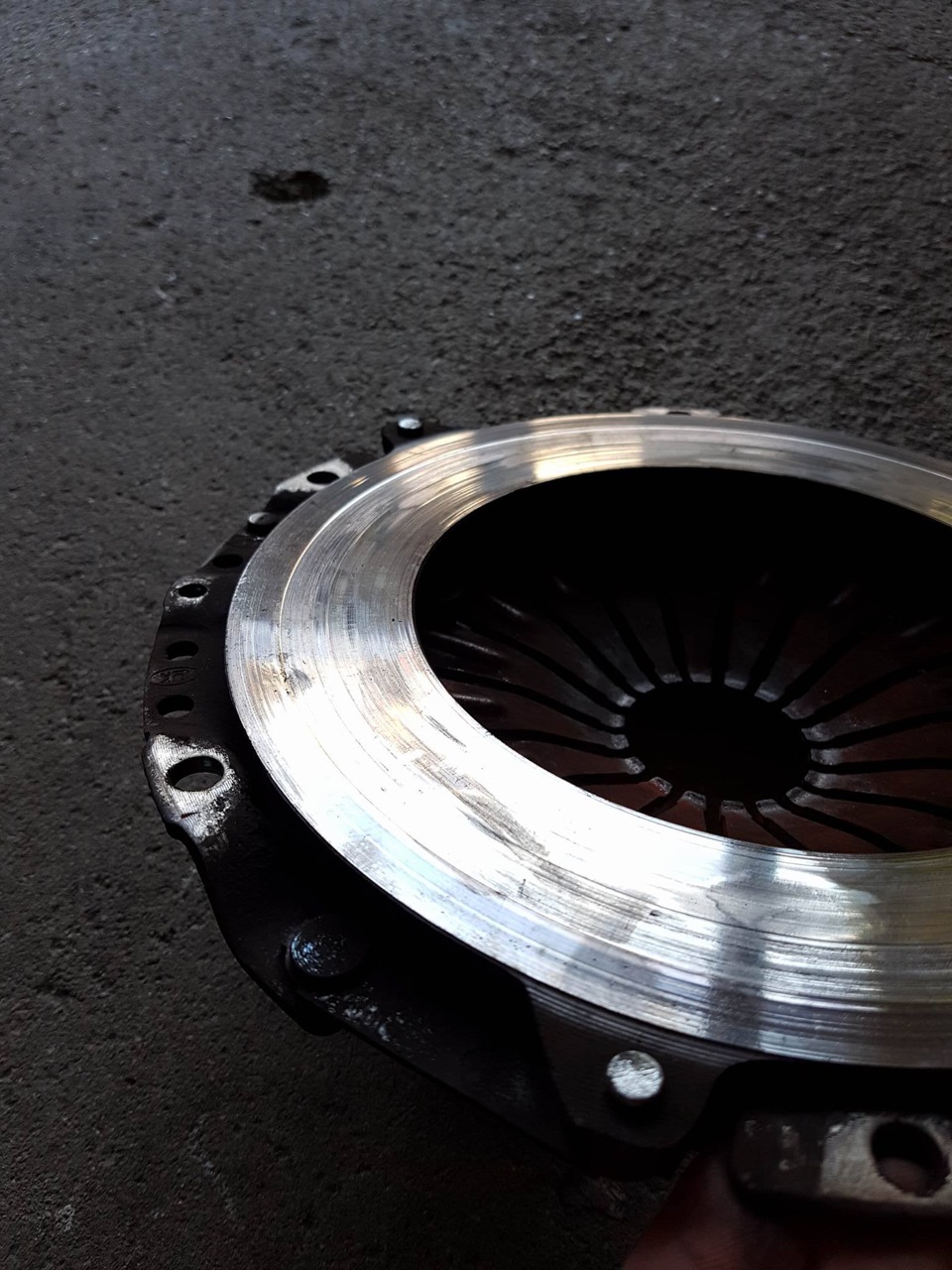

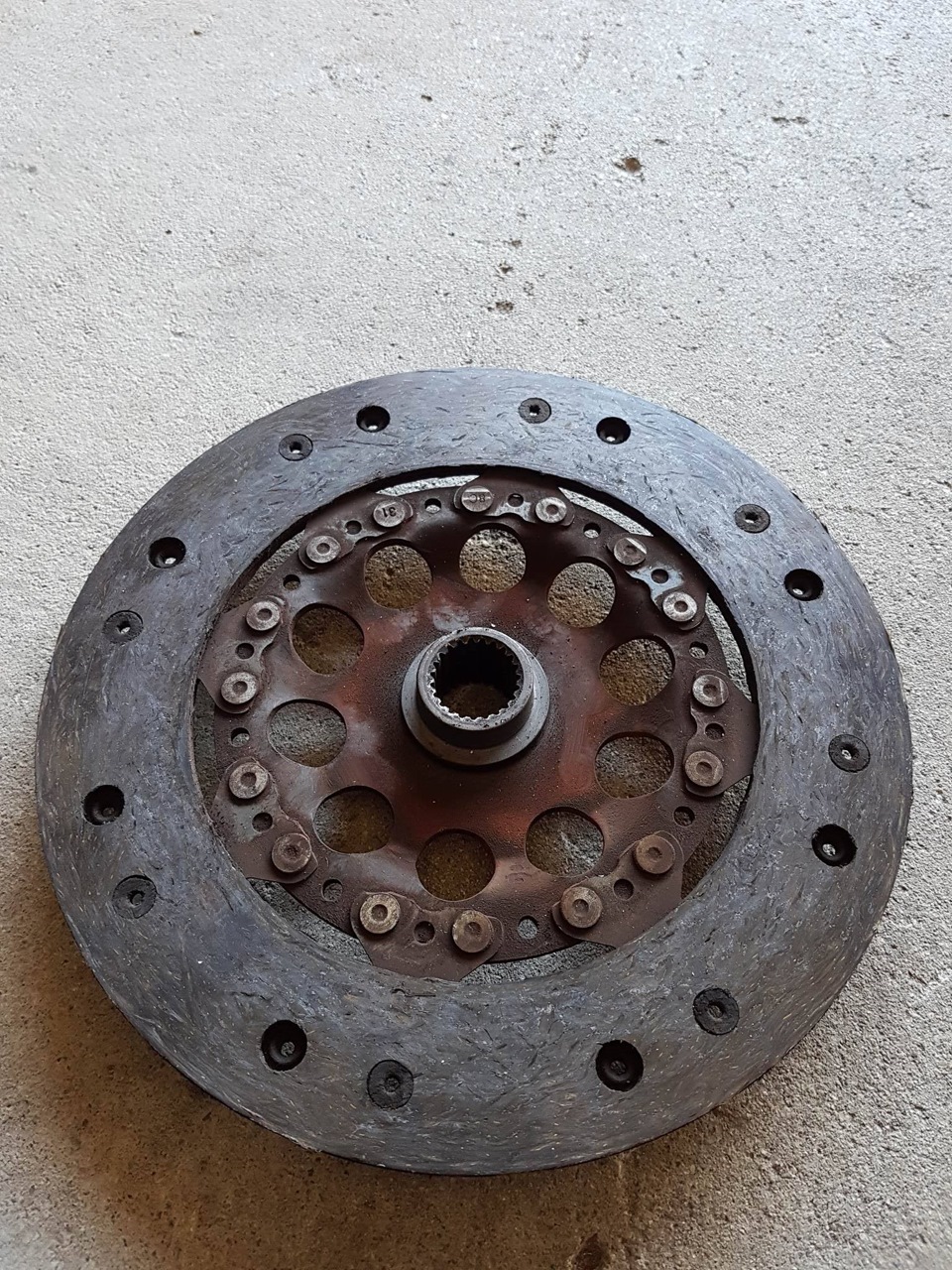

2) Берем фрикционный диск и корзину. Корзина ставится только в одном положении и садится на направляющие на маховике. Ставим диск и корзину. Корзину немного поджимаем болтами крест накрест от руки.

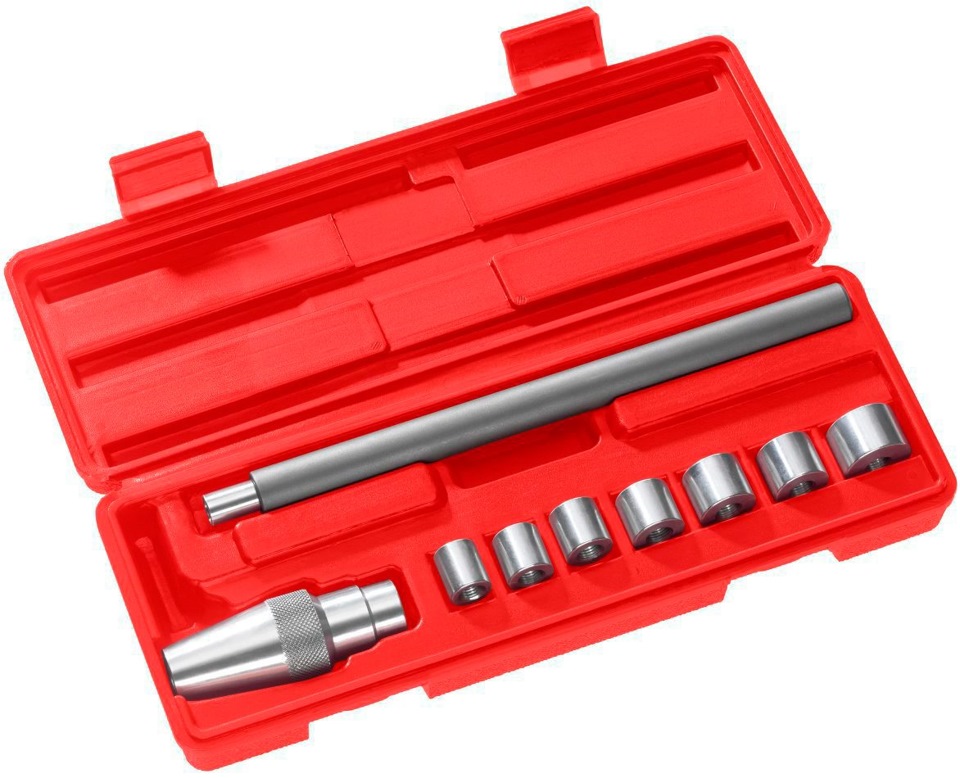

3) Вставляем центровочный инструмент и центруем фрикционный диск, я использовал набор для центровки диска сцепления HCB A2009 :

4) Затягиваем постепенно корзину. Конечный момент затяжки корзины 25 Нм.

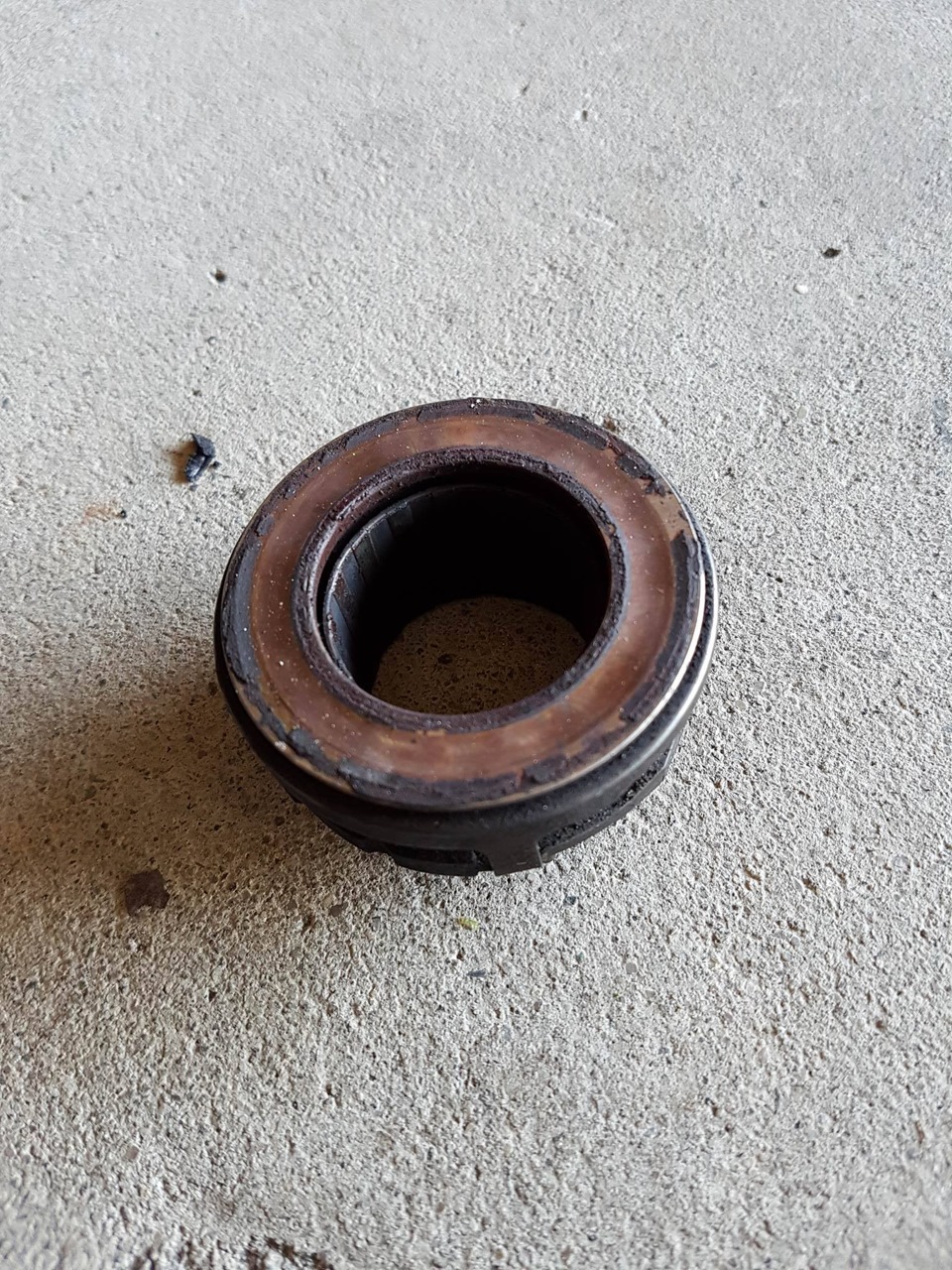

5) На коробке снимаем вилку, старый подшипник и втулку где ходит подшипник.
6) Меняем все на новое.
7) Ставим коробку на место
8) Через 7 часов работ по установке, заводим авто и радуемся что все работает!

Читать еще:  Как снять бампер газель некст

Что имеем в итоге.
Машина сильно поменялась. Педаль сцепления мягкая и легкая, передачи включаются мягко. Машина едет плавно и без вибраций на педали. На низах появился разгон, до этого только рывки и вибрация, приходилось скидывать на пониженную. На данный момент пробег на новом сцеплении около 100 км по городу и оно еще не приработалось до конца, но ощущения очень положительные, правда еще попахивает ))) ! На все работы ушло около 10 часов.

Самое сложное:
Сложнее всего было поставить КПП на место. Дело в том, что она весит довольно много и держать ее в руках и пытаться поставить на место не получится. Чтобы коробка встала на место, нужно валом попасть в маленький подшипник на коленчатом валу диаметром около 1 см и в шлицы фрикционного диска одновременно. Ничего не видно и делается это на ощупь, шевеля и поворачивая коробку. Для такой точности нужны 2 гидравлических домкрата и деревянные бруски. Одного домкрата может не хватить, так как засовывать нужно под определенным углом. Еще необходим помощник. Одному точно нереально. Когда коробка встала в подшипник, щель в 2 см можно стянуть двумя длинными боковыми болтами, которые вкручиваются в отверстия с направляющими. Как только болты зацепились за резьбу, необходимо проверить чтобы ни провода, ни крепления не остались между коробкойи мотором. Потихоньку вкручиваем болты и коробка встает на место. После сразу нужно поставить лапы с подушками на коробку и только потом убирать домкраты. Заняло около 2 часов, так как повторюсь, делали впервые.
Так же сложно закручивать шестигранный болт одной из тяг на коробку из-за недостатка места ( 30 мин ), вставить цилиндр сцепления на место и закрутить на него болт (30 мин ). Пожалуй и все, остальное просто занимает время, но если есть алгаритм действий, то все получится! 😉

Всем спасибо за внимание! Если есть вопросы или коментарии, пожалуйста, не стесняйтесь!

Замена сцепления на Audi A4 B7 quattro

Итак, я всю работу разбил на несколько этапов — первый, это подготовка. Сначала ставим автомобиль на ручник, отсоединяем минусовую клемму с аккумулятора, который находится в багажнике и возвращаемся к передней части автомобиля. Под капотом нужно открутить и снять корпус воздушного фильтра, а затем гофру убираем в сторону. Чтобы мотор не упал, его необходимо застропить при помощи траверсы. Но так как траверса есть не у каждого в гараже, можно обойтись колхозным вариантом — толстая, стальная труба на деревянных лапах, а под лапами резиновая прокладка, чтобы не поцарапать краску на крыльях машины.

Когда застропили мотор, ныряем под машину и откручиваем защиту (в случае, если она есть), а затем ШРУСа от фланцев, выходящих из коробки и подвешиваем привода на проволоке. Хочу предупредить, что привода не дадут открутить металлические экраны на трёх болтах под шестигранник, поэтому перед тем как снимать ШРУС, следует открутить их.

Переходим к выхлопной системе. Откручиваем болты крепления выхлопной трубы к катализатору.

Из-под капотного пространства следует отсоединить фишки датчиков лямбда-зонд 1 и лямбда-зонд 2. После того как отсоединены фишки с датчиков, их можно аккуратно выкрутить и достать. Главное при сборке их не попутать местами! Советую на первый датчик лямбды налепить изоленту.

Остаётся открутить два болта крепления выхлопной трубы к среднему глушителю и достать выхлопную трубу вместе с катализатором.

Следующим этапом, будет снятие карданного вала. Для этого откручиваем 6 болтов крепления вала кардана к хвостовику коробки.

Остаётся открутить подвесной подшипник (открутив два болта) и просто опустить первую половину карданного вала либо увести его в сторону, подвесив на проволоке — кому как удобно. Я не снимаю его полностью, так как пространства для работы вполне достаточно, а если ещё и вдобавок ко всему целиком снимать кардан — тут и с ума можно сойти.

Снимаем стартер и подставляем под картер КПП домкрат с деревянным брусом на лапе, откручиваем три нижних болта крепления коробки к двигателю. Откручивается передняя подушка двигателя.

Далее откручиваются гайки гидроопор двигателя. То есть гидроопоры полностью снимать не нужно, просто окрутить болты их крепления к кузову!

Теперь нужно очень плавно поддомкрачивать двигатель и открутить ещё три болта крепления коробки к мотору.

Опускаем двигатель и откручиваем все верхние болты крепления коробки и переходим к подушке коробки. Откручиваете болты крепления подушки, поддомкрачиваете коробку, чтобы она вышла из поперечины и откручиваем болты крепления поперечины.

Коробку можно приопустить и приступать к откручивания крепления штанги и отсоединить шарнир переключения от его оси.

Далее откручивается и вытаскивается гидравлический толкатель.

С датчиков коробки снимаете все фишки, откручиваете оставшиеся болты крепления коробки к мотору, зовёте помощника и наконец, снимаете КПП. На этом самая главная и сложная часть работы окончена. Приступаем к замене сцепления.

При помощи монтажной лопатки, фиксируем маховик, чтобы он не прокручивался, и начинаем откручивать корзину сцепления.

Осматриваем состояние маховика, чтобы от старого выжимного диска не оставалось задиров и если всё в порядке, устанавливаем новый, фиксируя специальной оправкой. В самой коробке стоит осмотреть состояние выжимного подшипника, но я бы посоветовал его тоже заменить, потому что, раз уже пришлось туда полезть (снимать коробку), то лучше всё заменить, поставить на место и, как говорится, забыть.

Сборка осуществляется в обратном порядке. Единственное, хочу дать пару советов во время сборки. Резьбы датчиков лямбда-зонд советую смазать смазкой на основе меди, места соединения выхлопной трубы смажьте графитной смазкой, а все болты крепления подушек, опор и т.д. — смажьте нигролом, чтобы в следующий раз всё открутилось без проблем.

Читать еще:  Ниссан мурано ремонт рулевой рейки

Замена сцепления S-Tronic Audi A4

0B5 DL501 DL382

Краткое содержание:

Сцепление S-Tronic

При существенном износе сцепления коробки S-Tronic, ЭБУ начинает максимально выдвигать шток включения сцепления, тем самым заставляя постоянно работать масляный насос. Вследствие этого он начинает перегреваться (обычно расплавляется изоляция контактов), а в самом ЭБУ DSG может произойти КЗ (из-за повышенной температуры).

Больше всего подвергается износу сцепление, которое отвечает за нечетные передачи, так как с помощью него автомобиль начинает движение (а как известно в этот момент максимальная нагрузка). Состояние сцепления (его живость) можно определить на диагностике. В случае его замены, затем производится регулировка и адаптация.

Когда требуется замена сцепления на S-Tronic?

Само по себе сцепление представляет из себя достаточно надежный механизм, но с течением времени они всё же изнашиваются. В этом случае производится замена сцепления Audi A3 в Москве. На коробке 6-ю скоростями, которая, как известно, является КПП мокрого типа данная процедура проводится гораздо реже (примерно раз 150-200 тыс. км при условии умеренной эксплуатации, хотя достаточно часто приезжали машины с пробегами около 300 тыс. км), нежели в КПП сухого типа, где замена сцепления Ауди А4 S-Tronic 7 ступ может понадобиться уже, начиная, с 25-30 тыс км.

Также следует знать, что сцепление отвечающее за нечетные передачи – изнашивается быстрее, т.к. оно отвечает за работу 1-й и задней передач (повышенная нагрузка). Постоянная езда в пробках также негативно сказывается на ресурсе сцепления.

Изначально производители 6 и 7 скоростных КПП предусмотрели возможность замены сцеплений в коробке передач и, соответственно, выпускает ремонтные комплекты. После данной процедуры требуется адаптация сцепления. На эту работу (замена+регулировка+адаптация+установка) мы предоставляем гарантию 1 год.

DSG7 0B5 диагностика : бесплатно!
DSG7 0B5 ремонт мехатроника : от 25000 руб. Гарантия 6 мес.
DSG7 0B5 ремонтный мехатроник : по запросу. Гарантия 6 мес.
DSG7 0B5 ЭБУ мехатроника : 15000 руб. Гарантия 6 мес.
DSG7 0B5 ремонтная АКПП: по запросу. Гарантия 6 мес.
DSG7 0B5 б/у АКПП: по запросу. Гарантия 1 мес.
DSG7 0B5 ремкомплект сцепления: 25000 руб. Гарантия 6 мес.
DSG7 0B5 замена сцепления: по запросу под ключ за 1 день. Гарантия 6 мес.
DSG7 0B5 замена масла, фильтра, прокладки и картриджа – 2000 руб. Подробнее

* Наличный и безналичный расчет (ООО), оплата картой. Работы по договору.
** Представительства и партнеры в регионах (сервис, з/ч и т.д.)

Купить сцепление для S-Tronic

В DQDL всегда в наличии б/у, новые, ремонтные комплекты. Не лишним будет напомнить, то цена у нас существенно ниже чем у официальных дилеров. Вопросы можно задать по телефону либо написать запрос в комментариях внизу страницы.

Примеры работ

0B5 DL501 – после замены масла у официалов оно вытекло

Ауди А7 3.2 2010 0B5 DL501 S-Tronic приехал со следующей проблемой: после замены масла у официалов оно вытекло – сломали пластиковый корпус внешнего фильтра. Масло вытихало потихоньку естественно (при этом косяке) – в итоге сгорело сцепление, продукты износа попали в мехатроник – как следствие задиры в соленоидах.

Произведена замена сцепления, ремкомплекта мехатроника, мехатроник отремонтирован. Также заменили все фильтра, прокладки и залили новое масло.

Тестовая поездка перед выдачей и отправляем

p.s. Всегда в наличии б/у и восстановленные мехатроники S-Tronic DL501 0B5, перепрограммируем под вашу машину за 5 мин.

0B5 DL501 – замена сцепления и модуля датчиков

Ауди S7 с DL501 (0B5) приехал с проблемой – иногда не заводится и на приборной панели пишет “Переведите селектор в положение P”. Это одна из болячек 0B5 – выходит из строя модуль датчиков находящийся внутри “механической” части коробки. Для его замены необходимо полностью разбирать коробку.

Дополнительно было заменено сцепление.

Коробка была демонтирована и полностью разобрана. Заменен модуль датчиков и необходимые сальники.

Список основных неисправностей S-Tronic, которые мы решаем
  • Толчки и рывки при переключениях. Ошибок по электронной диагностике нет
  • Вибрации и толчки при начале движения. Ошибок по электронной диагностике нет.
  • Пропала задняя передача. При включении R машина переходит в аварийный режим, горит PRNDS. По электронной диагностике обычно ошибка: 19143 P2711 — Недостоверные данные процесса переключения передач.
  • При включении режима “D”/”R” из кпп доносятся щелчки и затем машина начинает движение. По электронной диагностике ошибка: 19143 P2711 — Недостоверные данные процесса переключения передач.
  • КПП валится в аварийный режим, зажигается PRNDS. При вкл/выкл зажигания какое то время КПП работает нормально, затем всё то же самое. По электронной диагностике обычно ошибки: 18222 P1814 — Клапан регулировки давления 1 для АКП-N215: обрыв цепи/короткое замыкание на массу 18223 P1815 — Клапан регулировки давления 1 для АКП-N215 короткое замыкание на плюс 18227 P1819 — Клапан регулировки давления 2 для АКП-N216: обрыв цепи/короткое замыкание на массу 18228 P1820 — Клапан регулирования давления 2-N216 Короткое замыкание на плюс
  • Периодически КПП валится в аварийный режим, зажигается PRNDS. При вкл/выкл зажигания какое то время КПП работает нормально, затем всё начинается снова. По электронной диагностике следующие ошибки: 18115 P1707 — Помехи в работе блока Мехатроник, 17252 P0868 — Давление в коробке передач адаптация на пределе
  • После установки б/у мехатроника, передачи не переключаются так как нужно. Обычно идет затягивание при переключениях.
  • После установки б/у мехатроника, при начале движения КПП валится в аварийный режим. По электронной диагностике ошибка: 19143 P2711 — Недостоверные данные процесса переключения передач

Это далеко не полный перечень проблем и ошибок. Если у вас есть какие либо вопросы, то можно позвонить либо задать вопрос на сайте.
