Замена сайлентблоков задней балки тойота королла

Замена сайлентблоков задней балки тойота королла 150

Переднюю подвеску перебрал прошлым летом, а до задней руки дошли только сейчас. Не сказать что она беспокоила, просто видимо всему свое время, вот и я созрел для этого.

Сайлентблоки были куплены еще в начале года, в наличии были родные Тойота и фирмы RBI (по отзывам некоторых людей тоже неплохой производитель). Поставил естественно оригинал, разница в цене на них минимальна. За оригинал отдал 2000 руб./пара.

Хоть и зарабатываю на жизнь ремонтом автомобилей, но ранее не доводилось менять сайленблоки на Короллообразных.

Естественно перед ремонтом пошерстил интернет на эту тему. Ну думаю все как обычно, по месту с лобзиком, пять минут и готово))

Вариант с лобзиком приемлем только если у вас уже совсем кончились сайлентблоки, в моем же случае они оказались еще пригодными и проходили бы еще 3-4 года. Поэтому такой способ оказался не удачным и только отнял время.

Пришлось открыть книгу.

Естественно такого инструмента как и Японцев нет, потому в ход пошел советский.

При помощи большого съемника используя опорную шайбу впрессовывал, а с помощью меньшего самопального запрессовывал. Запрессовывать оказалось намного быстрее чем впрессовывать.

Процесс можно описать так: подданкратил — снял колесо — открутил сайлентблок — выпрессовал сайлентблок — запрессовал — собрал обратно. Имея опыт на все провсе уйдет 1-1.5 часа.

Вот можно сказать и весь ремонт задней подвески. Все остальное уже менялось 1,5 года назад. Дешего, быстро и почти просто. Вот за это я и люблю Короллу))

По ходу дела проверил задние колодки. Планов менять не было, хотел еще поездить до весны и прикупить что нибудь поприличнее. В итоге все же поставил то что было в запасе NibK.

Теперь в скором времени останется подготовиться к зиме. Если кто помнит то в прошлой зимой я говорил про подогрев воздуха на впуске. В общем идея почти реализована, так что скоро об этом будет запись.

Когда обрабатывал днище и красил бак решил заодно поменять сайлентблоки в задней балке, они были уже совсем уставшие, в одном лопнули два ребра и резинки на половину отслоились от обоймы. Описаний данного процесса довольно много, у меня уже были сняты колёса и стойки, по этому я решил снять балку чтобы было удобней работать. Открутил крепления троса ручника и провода датчика АБС (предварительно всё прыскал WD 40), и снял фишки с датчиков АБС. Далее открутил ступицы, предварительно закрепив их проволокой к кузову.

Ступицы открутились на удивление легко.

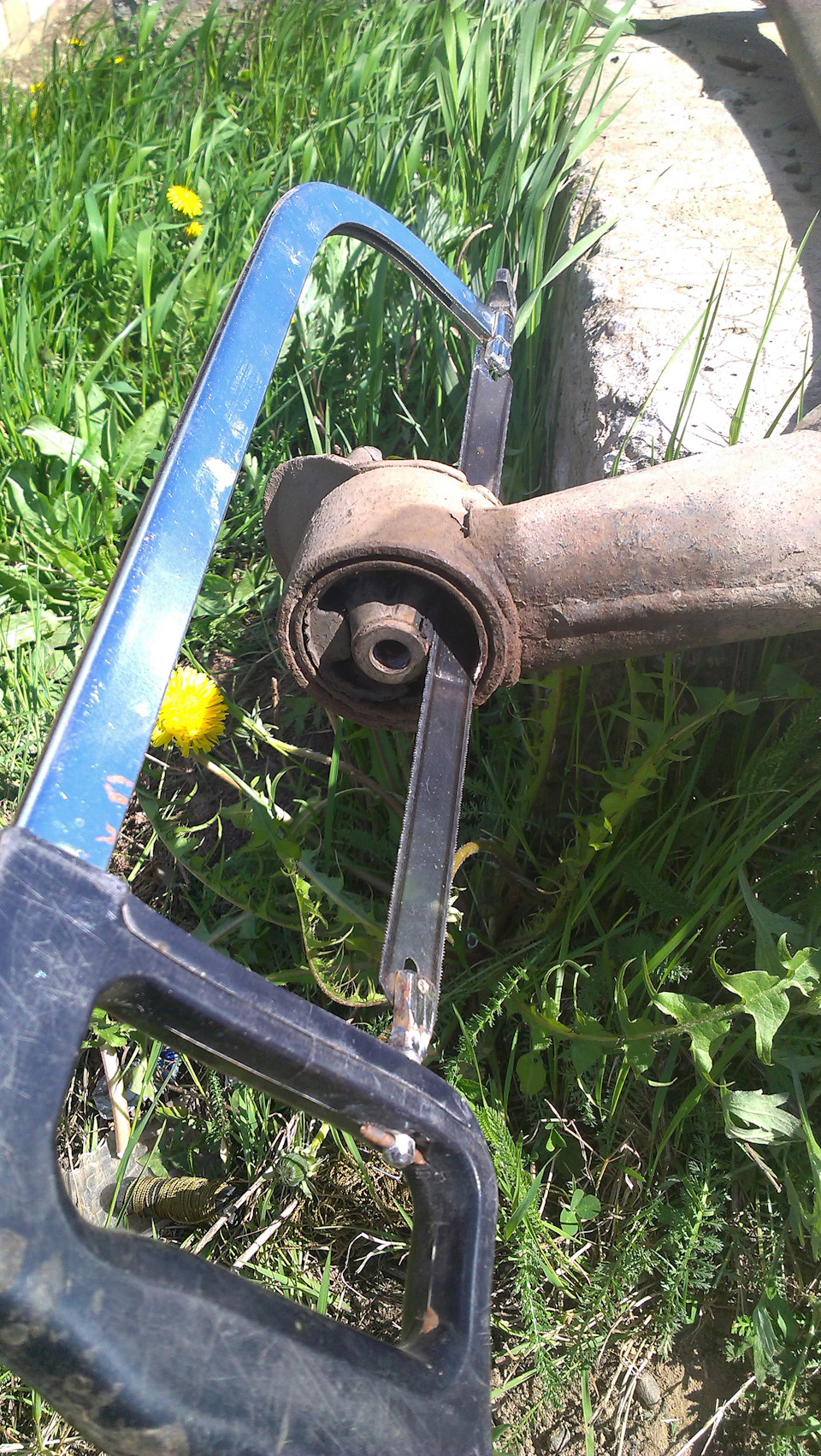

В интернете посмотрел что если пропилить обойму то сайлентблок вылетает за несколько ударов, решил тоже так сделать.

В итоге полностью пропилить его не получилось т. к. обойма не цилиндрической формы, по середине она толще и именно этой частью в балке и держится, а саму балку подпиливать я не хотел. Замял края зубилом внутрь и потихоньку выбил, выходили они очень неохотно.
На замену купил такие резинки.

Хотел купить оригинал, по Экзисту пробил что стоит он тысячу с копейками (48725-02240), переписал номер и пошёл к нашим барыгам, цена у них оказалась в полтора раза дороже, в деньгах сейчас я ограничен, пришлось купить аналог. RBI почему-то не было, взял это (860 руб. шт.), по компу показывало производитель Япония, на упаковке написано Тайланд. Текст на упаковке ровный и без ошибок, хоть это радует.
Сначала пробовал запрессовать болтом с шайбами, вставив его посередине (тоже где-то в интернете увидел) ничего из этого не получилось, не тратьте время и нервы.

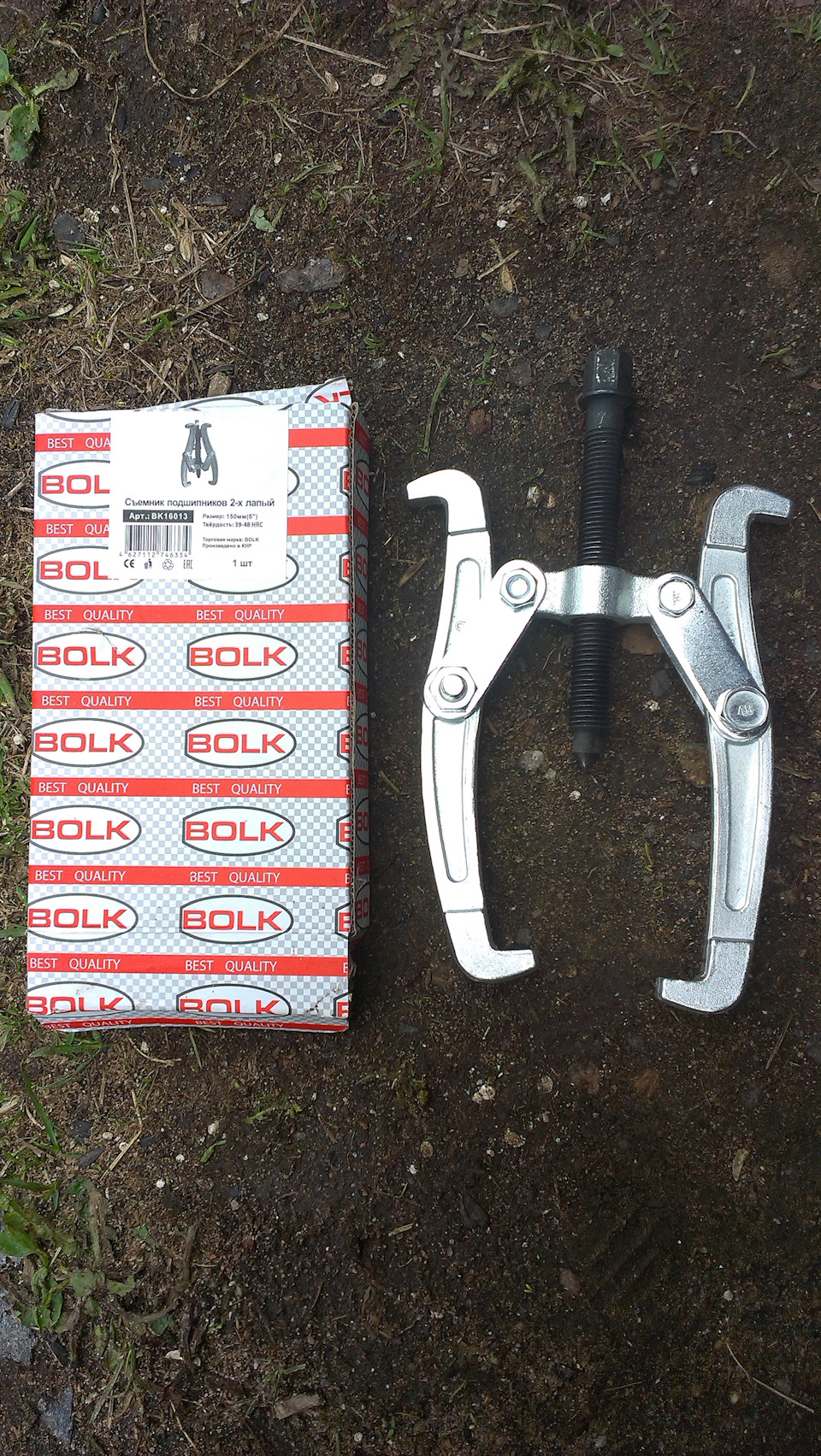

Купил такой съёмник за 380 руб.

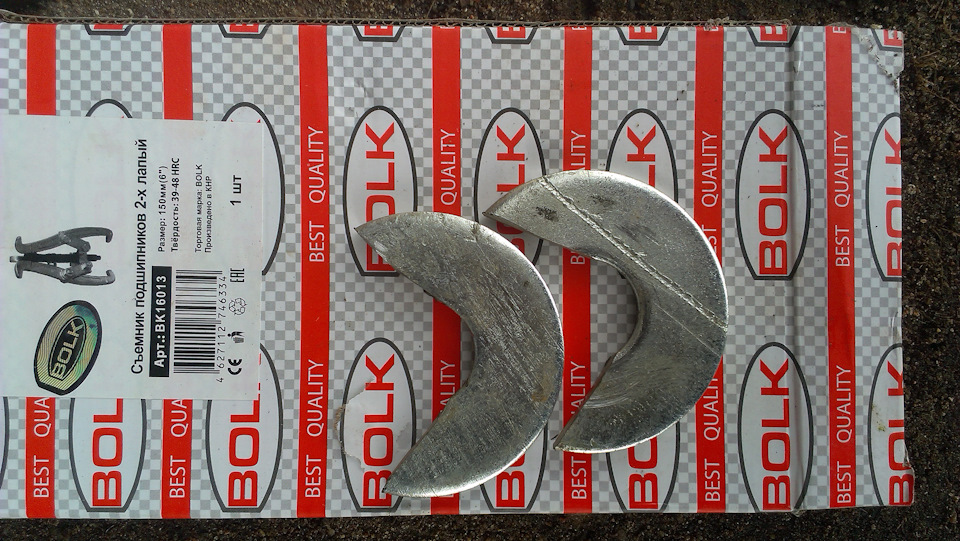

Из шайб, которые у меня были куплены сделал такие оправочки, просто пропилил болгаркой.

Внешний диаметр шайб 70 (штангелем померил 72).
Хотел подложить 2 чтобы их не смяло, но достаточно и одной.
Съёмник ставим так.

С обратной стороны толстую пластину, я приклеил её малярным скотчем (был под рукой) чтобы удобнее было устанавливать съёмник. Потом натягивал съёмником и стучал молотком (не сильно) по шайбе и лапам съёмника, сайлентблок осаживался в балку (натянул постучал, натянул постучал…).
Благодаря шайбе края обоймы не повредились.

Читать еще:  Веерные форсунки на шевроле круз

Практически все владельцы Тойота Королла Е120 сталкивались с тем, что приходила необходимость менять сайлентблоки задней балки. Это связано с износом резинового изделия, и при этом в подвеске слышен металлический звон и стуки.

Видеоматериал о замене сайлентблоков задней балки на автомобиле

Видео повествует о смене сайлентблоков задней балки. Расскажет, о процессе, тонкостях и нюансах

Признаки выхода из строя сайлентблоков

Первым признаком выхода со строя сайлентблоков задней балки Тойота Королла Е120 является стук в подвеске сзади.

Диагностика этих изделий проводится на яме или подъёмнике. При этом сайлентблоки должны упорно держаться. Если в месте установки деталей балки имеет сильный люфт, то это признак неисправности резинового изделия.

Алгоритм замены сайлентблоков задней балки на Королле кузов E120

Рассмотрим последовательность действий по смене сайлентблоков задней балки:

  1. Замена сайлентблока потребует поднятия задней части транспортного средства, а также доступа к ней снизу. Поэтому выполнять работы нужно на яме или подъёмнике. Можно выполнять операции на ровной поверхности, при поднятой задней части автомобиля. Но это не совсем удобно.
  2. Снимаем задние колёса.
  3. Демонтируем задние датчики АБС с транспортного средства.

Снимаем датчик АБС с балки заднего моста.

Откручиваем крепление стойки от балки.

Наглядный процесс прессовки сайлентблока в посадочное место.

Прессуем новые сайлентблоки в заднюю балку.

Выбор запасной части для кузова E120

Для успешной и долгой эксплуатации сайлентблоков, к выбору необходимо отнестись достаточно серьёзно. Так, автомобильный рынок запасных частей предлагает широкий ассортимент запасных частей, не только оригинального, но и аналогового производства.

Оригинал

48725-12590 – оригинальный каталожный номер сайлентблока задней балки Тойота Королла Е120. Стоимость запасной части составляет 2000 рублей.

Аналоги

Довольно популярный аналог.

Кроме оригинальной дорогой детали, можно приобрести аналог, который по качеству не будет уступать, но будет гораздо дешевле. Рассмотрим, список аналогов, которые можно устанавливать вместо оригинала.

Наименование производителя Каталожный номер Стоимость в рублях
Akitaka 0101-455 1000
Febest TAB-455 1000
Jikiu BH21267 1500
LYNXauto C9850 1200
Masuma RU-477 1500
Nakamoto R010640 1500
Patron PSE1426 1200
Q-fix Q005-1511 900
RBI T25ZE151E 900
Stellox 77-00041-SX 1600

Выводы

Сменить сайлентблоки задней балки Тойота Королла намного сложнее, чем передние, поскольку приходится демонтировать всю балку. Выбору изделия стоит уделить особое внимание, поскольку от качества запасной части будет зависеть долгосрочность и безопасность эксплуатации.

Меняем сайлентблоки балки заднего моста на Toyota Corolla E120 своими руками

Практически все владельцы Тойота Королла Е120 сталкивались с тем, что приходила необходимость менять сайлентблоки задней балки. Это связано с износом резинового изделия, и при этом в подвеске слышен металлический звон и стуки.

Видеоматериал о замене сайлентблоков задней балки на автомобиле

Видео повествует о смене сайлентблоков задней балки. Расскажет, о процессе, тонкостях и нюансах

Признаки выхода из строя сайлентблоков

Первым признаком выхода со строя сайлентблоков задней балки Тойота Королла Е120 является стук в подвеске сзади.

Диагностика этих изделий проводится на яме или подъёмнике. При этом сайлентблоки должны упорно держаться. Если в месте установки деталей балки имеет сильный люфт, то это признак неисправности резинового изделия.

Алгоритм замены сайлентблоков задней балки на Королле кузов E120

Рассмотрим последовательность действий по смене сайлентблоков задней балки:

  1. Замена сайлентблока потребует поднятия задней части транспортного средства, а также доступа к ней снизу. Поэтому выполнять работы нужно на яме или подъёмнике. Можно выполнять операции на ровной поверхности, при поднятой задней части автомобиля. Но это не совсем удобно.
  2. Снимаем задние колёса.
  3. Демонтируем задние датчики АБС с транспортного средства.

Снимаем датчик АБС с балки заднего моста.

Откручиваем крепление стойки от балки.

Наглядный процесс прессовки сайлентблока в посадочное место.

Прессуем новые сайлентблоки в заднюю балку.

Выбор запасной части для кузова E120

Для успешной и долгой эксплуатации сайлентблоков, к выбору необходимо отнестись достаточно серьёзно. Так, автомобильный рынок запасных частей предлагает широкий ассортимент запасных частей, не только оригинального, но и аналогового производства.

Оригинал

48725-12590 – оригинальный каталожный номер сайлентблока задней балки Тойота Королла Е120. Стоимость запасной части составляет 2000 рублей.

Аналоги

Довольно популярный аналог.

Кроме оригинальной дорогой детали, можно приобрести аналог, который по качеству не будет уступать, но будет гораздо дешевле. Рассмотрим, список аналогов, которые можно устанавливать вместо оригинала.

Наименование производителя Каталожный номер Стоимость в рублях
Akitaka 0101-455 1000
Febest TAB-455 1000
Jikiu BH21267 1500
LYNXauto C9850 1200
Masuma RU-477 1500
Nakamoto R010640 1500
Patron PSE1426 1200
Q-fix Q005-1511 900
RBI T25ZE151E 900
Stellox 77-00041-SX 1600

Выводы

Сменить сайлентблоки задней балки Тойота Королла намного сложнее, чем передние, поскольку приходится демонтировать всю балку. Выбору изделия стоит уделить особое внимание, поскольку от качества запасной части будет зависеть долгосрочность и безопасность эксплуатации.

Замена сайлентблоков на Тойоте Филдер: поэтапная инструкция

Говоря о замене сайлентблоков на Тойоте Филдере, следует начать тему с того, что это такое вообще. Итак, сайлентблок – это небольшая деталь подвески автомобиля, которая служит для соединения деталей подвески и служит для смягчения колебаний и вибраций передающихся от одной детали к другой во время движения автомобиля. Также в народе можно встретить и другое название – резинометаллические шарниры. Помимо подвески их можно встретить в двигателе, коробке, передних рычагах, стабилизаторах, амортизаторах и так далее.

В данной статье мы поговорим о том, как правильно их менять. Объектом ремонта будет задняя балка на Тойоте Королле 120. Прежде чем начать говорить о процессе замены сайлентблоков, следует сказать, что при их замене, лучше всего менять оба – это сэкономит время и силы, потраченные на разборку авто. Также очень важно покупать оригинальные детали, так как их верхний порог износостойкости намного выше, чем у китайских или корейских аналогов. На этом все приступаем к процедуре замены сайлентблоков задней балки на Тойоте Королле 120.

Поэтапная инструкция или как и что делать?

Первым делом необходимо приподнять автомобиль и вывесить заднюю часть на деревянных чурках. Важно что бы автомобиль держался на них – это необходимо для безопасного проведения всех дальнейших работ.

После того как все это сделано, давайте открутим оба задних колеса. Сделать это не сложно и подробных объяснений не требует. После того как колеса сняты и мы имеем непосредственный доступ к подвеске, нам необходимо первым делом рассоединить датчик АБС и раскрутить от балки. Смотрим фотографии в процессе выполнения работ.

Далее нужно отсоединить тормозную трубку. Во время сбора важно ее хорошо затянуть, однако, нужно делать это аккуратно и не перетянуть (гайка мягкая).

Далее разжимаем скобы и потихоньку снимаем трубку. Можно что-нибудь подстелить, так как начнет течь тормозная жидкость. Смотрим фотографии.

Когда все провода и шланги были отсоединены, переходим к следующему этапу и начинаем освобождать стойки. Для этого берем необходимый нам ключ и откручиваем болт в нижней части стойки. На фотографии процесс откручивания.

Далее необходимо снять тормозной барабан. Для этого на необходимо снять четыре болта – для этого потребуется головка на 12 мм. Смотрим фотографии.

После того как все болты откручены, необходимо снять барабан. Сделать это очень просто.

Далее после снятия барабана, нам нужно вытащить болт, предварительно раскрутив гайку (затягивать необходимо со стороны болта. Важно!) При сборе, затягивать нужно при опущенной и нагруженной машине в самую последнюю очередь.

После того как все откручено, вытаскиваем деталь с кузовных крепежей. Если сама не выходит можно немного постучать молотком.

Далее снимаем стойку, предварительно полностью раскрутив болты.

Такие же действия необходимо произвести и с другой стороны. На этом процедура разбора практически завершена. Если нечего больше не мешает, можно выводить балку из-под автомобиля. Смотрим фотографии.

На этом по разбору все. На фотографии, представленной ниже видно как выглядит разобранная Toyota Corolla 120. Нечего сложного, все просто как детский конструктор.

Итак, балка снята, в ней установлены выработанные сайлентблоки – их необходимо выбить.

Для того что бы это сделать нужно найти подходящий инструмент и подходящую по диаметру трубу. Которую мы обежим, поставим на балку и выбьем сайлентблоки из балки. Важно, перед тем как выбивать найти подходящую опору для снятой детали. Ниже представлены фото и схема того как все должно происходить. Ничего сложного.

После того как старые выбиты, очищаем внутреннюю поверхность балки, смазываем и устанавливаем новые, примерно таким же методом, только постукивая уже слегка молотком по всей поверхности – между сайлентблоком и молотком можно подложить деревяшку.

На этом процесс замены заканчивается и можно приступать к обратной сборке автомобиля. Собирая нужно проверять все болты и гайки – затягивать и где необходимо фиксировать шпенделями.

Снятие и установка балки задней подвески Toyota Corolla

Вам потребуются: отвертка, шестигранный ключ «на 6», ключи «на 10», «на 12», торцовые головки «на 14», «на 17», «на 19», пассатижи, приспособление для сжатия пружин.

Балку задней подвески удобнее всего снимать на подъемнике и с помощником. Если нет возможности установить автомобиль на подъемник, вывесите домкратом заднюю часть автомобиля и установите на надежные опоры.

Описаны операции, проведенные с левой стороны подвески, операции с правой стороны подвески выполняются аналогично.
