Ваз 2109 не работает панель приборов

неисправности и методика поиска неисправностей панели приборов на автомобиле ваз 2108, ваз 2109, ваз 21099

Указатель температуры охлаждающей жидкости.

Когда стрелка указателя находится постоянно в начале шкалы, при включенном на автомобиле зажигании отсоедините провод от датчика указателя температуры охлаждающей жидкости и соедините наконечник провода с «массой». Если при этом стрелка отклонится, то, следовательно, неисправен датчик указателя температуры охлаждающей жидкости и его необходимо заменить. Если стрелка на датчике не отклонится, снимите панель приборов и, не отсоединяя от панели приборов проводов, включите на автомобиле зажигание и соедините с «массой» верхний вывод указателя температуры, который соединяется со штекером «2» (см. рис. 9.25) белой колодки. Отклонение стрелки указателя температуры в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик и указатель. Когда стрелка указателя температуры охлаждающей жидкости постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика указателя температуры охлаждающей жидкости. Если при этом стрелка вернулась к началу шкалы, то неисправен датчик. Если стрелка остается в красной зоне, то или провод имеет замыкание с «массой», или поврежден прибор.
Исправность прибора можно проверить, отсоединив от панели приборов белую колодку проводов и соединив с «массой» штекер «5» и с «+» аккумуляторной батареи штекер «12» белой колодки панели приборов. В этом случае у исправного прибора стрелка должна быть в начале шкалы.
Указатель уровня топлива.

Методика проверки указателя уровня топлива аналогична описанной выше для указателя температуры охлаждающей жидкости. Когда стрелка указателя уровня топлива постоянно находится в начале шкалы и не отклоняется после замыкания с «массой» наконечника розового провода, отсоединенного от датчика уровня топлива, то необходимо проверить прибор. Для этого снимите панель приборов и, не отсоединяя от панели приборов провода, включите на автомобиле зажигание и соедините с «массой» нижний вывод указателя уровня топлива, который соединяется со штекером «13» (см. рис. 9.25) белой колодки проводов. У исправного прибора уровня топлива стрелка должна отклоняться до конца шкалы.
Если стрелка указателя уровня топлива постоянно находится против метки «1», то исправность прибора можно проверить, отсоединив от панели приборов белую колодку проводов, соединив с «массой» штекер «5» белой колодки панели приборов и с «+» аккумуляторной батареи штекер «12». В этом случае у исправного прибора уровня топлива стрелка должна находиться против метки «0».

Рис. 9.25. Панель приборов «низкой» панели и схема ее соединений (вид сзади) автомобили ваз 2108, ваз 2109, ваз 21099:
А — порядок условной нумерации штекеров в разъемах панели приборов; а — соединение на печатной плате для панелии приборов без гнезда 17; 1 — вольтметр; 2 — лампы освещения приборов; 3 — указатель температуры охлаждающей жидкости; 4 — контрольная лампа обогрева заднего стекла; 5 — контрольная лампа дальнего света фар; 6 — резервная контрольная лампа; 7 — контрольная лампа заднего противотуманного света; 8 — контрольная лампа наружного освещения; 9 — контрольная лампа указателей поворота; 10 — контрольная лампа «STOP»; 11 — контрольная лампа давления масла; 12 — контрольная лампа стояночного тормоза; 13 — контрольная лампа аварийной сигнализации; 14 — контрольная лампа уровня тормозной жидкости; 15 — контрольная лампа воздушной заслонки карбюратора; 16 — контрольная лампа разряда аккумуляторной батареи; 17 — гнездо для реле-прерывателя контрольной лампы стояночного тормоза; 18 — указатель уровня топлива; 19 — контрольная лампа резерва топлива

Возможные неисправности контрольных приборов, причины неисправностей и способы устранения

Стрелка указателя уровня топлива возвращается к началу шкалы при полном баке

Стрелка указателя уровня топлива передвигается скачками и часто падает к отметке «0»

Постоянно горит контрольная лампа резерва топлива

Не работают какие-либо контрольные лампы панели приборов

Что делать если не горит панель приборов на ВАЗ 2109

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Приборка девятки

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

  • Низкая панель;
  • Высокая панель;
  • Электронный щиток на девятках с европанелью.

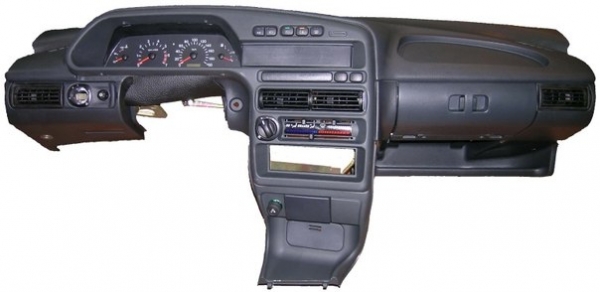

Европанель

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

  1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
  2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
  3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Куда пропала подсветка

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Тип неисправности

Ваши действия

Не работает указатель уровня бензина и температуры

В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры. Только в том случае, если ни одно из действий не позволило избавиться от поломки, можно приступать к замене самих приборов. Без вариантов, проблема кроется в них

При полном топливном баке стрелка указывает на ноль

Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель

Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле

Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор

Лампа уровня горючего постоянно светится

Если эта лампа горит постоянно, вероятно возникло замыкания питающей проводки датчика уровня топлива на массу. Другой вариант — замкнулась гибкая шина датчика с заборной трубой топлива. Вам придется разобрать устройство, чтобы выровнять шину и избавиться от возникшего замыкания

Контрольные лампы не работают на щитке

Высока вероятность, что лампочки просто перегорели, либо они слабо держатся на своих посадочных местах из-за ослабшего контакта. Замените лампочки, но предварительно попробуйте поджать контакты. Возможно обнаружение следов окисления. При зачистке лампочки могут вновь нормально заработать. Также не исключайте вероятность обрыва проводки, окисления наконечников питающей проводке. Попробуйте пройтись по проводам тестером, зачистить контакты, если необходимо

Спидометр не работает, шумит гибкий вал

В такой ситуации придется поменять тросик привода спидометра или заменить весь спидометр в сборе. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Гибкий вал может шуметь во время работы из-за деформации или нарушения допускаемого изгиба оболочки менее 10 сантиметров в процессе монтажа

Крайняя мера – полный демонтаж

Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.

Сообщества › ВАЗ: Ремонт и Доработка › Форум › Не работает приборка ВАЗ 2108 низкая панель.Помогите пожалуйста.

Привет всем.перестала работать приборка на восьмерке, помогите пожалуйста.при включеном зажигании ничего не горит вообще.а когда авто заводишь, загорается аккумулятор, типо зарядка не идет, хотя она есть.так же со всем этим вместе перестал работать уровень топлива.Подскажите пожалуйста что нужно проверить, прежде чем менять что либо.

под щитком приборов-разъем массы!одевается на кузов. проверь…

есть такой, даже два))проверил вроде все цело.никакой окиси.

Было подобное только потухло пол приборки не работала вся подсветка и тахометр с баком, проверь под торпедой где в чя разъемы подходят пошевели должно помоч

делал и это, тишина…

Провода в монтажный блок, провода на генератор, клеммы на аккуме.предохранители?

на генераторе почистил все, заряд идет.монтажный блок снимал, разбирал, все норм, никакие дорожки не паленые.предохранительи тоже внорме, местами менял.клеммы затянуты, смазаны.
всю голову сломал уже…
что купить, блок или приборку?)а если не они то вообще застрелюсь)))

попробуй приборку у знакомых взять…на время.блок вроде не должен так…

думал уже)у всех 14 и 12, и иномарки…)

навряд ли на низкую панель приборку купишь(новую)

Проверь контролькой питание на приборку идет или нет. если нет иди по цепи к источнику: например подсветку если на приборке не будет ищи на кнопке. если на кнопке не будет иди к блоку. если там будет значит нужно искать утечку. А вообще паленым в салоне не воняло может где замыкание? или провод внутри обмотки сломался?

а как проверить питание, я просто в этом мало чего понимаю.взять лампочку, два провода, минус на корпус, а плюс в разъем втыкать.так что ли?

ПОМИМО ПРИБОРКИ ВСЕ РАБОТАЕТ, ПОВОРОТЫ, ПЕЧКА И Т.Д?

да все работает.

Так. Но подожди у Тебя подсветка в приборке не работает?

нет не работает.сегодня запалил что температура поднялась на 50 градусов, хотя были все 90
и бензин на самом минимуме, хотя его больше пол бака.

как будто масса плохая…

Скорее всего масса проверь все кантакты с кузовом

буду пробовать.Спасиобо всем за советы.

Спасибо еще раз всем.Причина была в монтажном блоке.разобрал его, одна дорожка в окиси и подгоревшая чуток.Почистил тех. спиртом, напаял провод и всё сразу заработало.

жаль не успел приборку от 14 купит ьи поставить был бы ваще счастливый!

Привет всем, вот и я тоже столкнулся с такой же проблемой. Машина зоводиться, но на приборной панели работает только свет. Остальные стрелки стоят на ноль. Со второго завода всё работает, но задний дворник работае быстро, а передний не крутит. Горит ярко типа сел аккамулятор, он новый по сути. Когда прогреваешь, как будто начинает что то хрустеть за панелью, с включенным не слышно мотором. Возможно, что после тёплой погоды на холодную попала влага на блок предохранителей?Завтра попробую в тёплый бокс загнать и искать причину.

плюсы на щиток: красная колодка -6 белая -9 и 12 схема щитка: www.auto-nk.com/forum/127-102-1 как церковь утверждает : ищите да обрящите!

Привет, вот и я тоже столкнулся с такой же проблемой ничего не горит вообще стрелки все по нулям горит только индикаторы обогрев заднего стекла и аварийка когда включаю дальний свет прыгают стрелки вольтметра и стрелка бензина машина ваз 2109 карб низкая торпеда

если щиток с эконометром (старый) то проверь приходит ли плюс па 12 клемму белого разъема и на 5 этого же разъема. и банально глянь разъем не слетел? (белый)

remzona.clan.su/_fr/1/7467092.gifщиток с эконометром вот эти слова не ясны то проверь приходит ли плюс па 12 клемму белого разъема и на 5 этого же разъема. и банально глянь разъем не слетел? (белый)

как говорят в электрике есть только две неисправности: отсутствие контакта там где он должен быть и наличие контакта там где его быть не должно! с замка на белый 12 должен подаваться плюс (проверить) а белый 5 должен быть соединен с массой (зажигание включи и лампа между ними должна гореть) . если горит то одни варианты а если не горит то совершенно другие! ну и просто отошедший разъем я со счета не сбрасываю (чем не вариант) ! все неисправности проводки ищут по принципу вот в этой точке напряжение есть или нет? если есть то смотри сюда, а если нет то проверь там! делай первый шаг и отпиши результат, тогда можно подсказать следующие шаги !

Привет, вот и я тоже столкнулся с такой же проблемой ничего не горит вообще стрелки все по нулям горит только индикаторы обогрев заднего стекла и аварийка когда включаю дальний свет прыгают стрелки вольтметра и стрелка бензина машина ваз 2109 карб низкая торпеда

В общем машину загнал в тепло, проверил в блоке все предохранителя, два поменял. Самое интересное сразу всё работает, начинаешь задом вверх заезжать всё приходит к тому же. Все провода заизолировали в салоне. интересное, что пятый предохранитель поворотником рвёт на части.

такая же трабла искать надо в монтажном блоке?

У меня похожая проблемка, не работает подсветка приборки, кнопок и номера, что делать не знаю, поменял предохранители и не чего не изменилось все так же

вот и у меня тоже самое. приборка (ваз 2107) не работает вообще даже экономайзер и тахометр пока в салоне не станет тепло. как только салон прогревается- тут же все зарабатывает. единственное что работает на приборке- подсветка. остальное (свет, обогрев заднего стекла, вентилятор и т.д.) все работает

Ваз 2109 — неисправности комбинации приборов

Комбинация приборов, установленная на автомобиле ваз 2109 представляет из себя панель, встроенную в торпеду со стороны водителя и включает в себя комплекс различных приборов необходимых для контроля текущего состояния автомобиля. Сюда входят приборы контроля давления масла, оборотов двигателя, скорости движения, а так же ряд контрольных лампочек, сигнализирующих о работе или неисправности тех или иных систем автомобиля.

В рамках данной статьи рассмотрим популярные неисправности и способы их устранения.

  • Не работает указатель температуры и уровня топлива.

В большинстве случае причиной этому могут послужить либо неисправность самих приборов, их датчиков, либо обрыв в цепи их питания. Следовательно для устранения дефекта, в первую очередь стоит прозвонить цепь, проверить предохранители. Затем проверяем работоспособность датчиков контроля температуры и уровня топлива. И только потом, если приведенные выше причины не выявлены, произведите замену самих приборов.

  • Топливный бак полный, а стрелка возвращается к началу шкалы.

В случае если производились какие-либо манипуляции с датчиком уровня топлива, необходимо проверить не был ли сбит ограничитель поплавка или неправильно установлен/отрегулирован и как следствие кончается обмотка резистора. Для устранения данной проблемы, произведите снятие датчика, после чего проведите повторную регулировку ограничителя.

  • Стрелка уровня топлива постоянно скачет и часто падает к отметке «0».

В большинстве случаев проблема заключается в слабом касание резистора о токосъемник. Либо произошел полный обрыв в резисторе. Для устранения проблемы замените датчик уровня топлива.

  • Постоянно горит лампа уровня топлива.

Произошло замыкание питающего провода датчика на массу. Либо замыкание гибкой шины датчика с трубой забора топлива. Требуется разборка с целью выпрямления шины и устранения замыкания.

  • На панели приборов не работают контрольные лампы.

Возможно они перегорели или ослабло их крепление в своих посадочных гнездах. Замените лампы или подожмите контакты, так же возможно их окисление и их необходимо зачистить. Обрыв в проводах или окисление их наконечников. Прозвоните тестером проводку и если необходимо зачистите контакты.

  • Не работает спидометр, шум гибкого вала.

Произведите замену троса привода либо самого спидометра. Предварительно проверив качество затяжки гаек крепления наконечников. Причиной наличия шума при работе, является либо деформация гибкого вала или когда при его монтаже были допущены радиусы изгиба оболочки менее 10см.

Ниже приведена электрическая схема панели приборов:

  1. — Вольтметр.
  2. — Лампы освещения приборов.
  3. — Указатель температуры охлаждающей жидкости.
  4. — Контрольная лампа обогрева заднего стекла.
  5. — Контрольная лампа дальнего света фар.
  6. — Резервная контрольная лампа.
  7. — Контрольная лампа заднего противотуманного света.
  8. — Контрольная лампа наружного освещения.
  9. — Контрольная лампа указателей поворота.
  10. — Контрольная лампа STOP.
  11. — Контрольная лампа давления масла.
  12. — Контрольная лампа стояночного тормоза.
  13. — Контрольная лампа аварийной сигнализации.
  14. — Контрольная лампа уровня тормозной жидкости.
  15. — Контрольная лампа воздушной заслонки карбюратора.
  16. — Контрольная лампа разряда аккумуляторной батареи.
  17. — Гнездо для реле-прерывателя контрольной лампы стояночного тормоза.
  18. — Указатель уровня топлива.
  19. — Контрольная лампа резерва топлива.
Читать еще:  Шевроле лачетти не заводится
Ссылка на основную публикацию
Adblock
detector
Причина неисправности панели приборов Способ устранения неисправности панели приборов
Не работает указатель температуры или уровня топлива
1. Поврежден прибор указателя температуры или уровня топлива
2. Неисправен датчик указателя температуры или уровня топлива
3. Повреждены провода или окислены их наконечники
1. Замените прибор или панель приборов

2. Замените датчик указателя температуры или уровня топлива
3. Проверьте провода, восстановите соединения

Неправильно установлен ограничитель хода поплавка (кончается обмотка резистора) Подогните ограничитель на 1-2 мм вниз
1. Слабое касание резистора датчика уровня топлива токосъемником
2. Обрыв обмотки резистора датчика уровня топлива
1. Подогните токосъемник датчика уровня топлива
2. Замените датчик уровня топлива
1. Замыкание провода датчика с «массой»
2. Замыкание гибкой шины датчика с трубкой забора топлива
1. Проверьте, устраните замыкание
2. Отогните шину
