Уаз патриот замена сайлентблоков

Какие рессоры стоит поставить на УАЗ Париот

Рессоры УАЗ Патриот традиционно считаются слабыми элементами. Уже через год эксплуатации они могут дать трещину и осадку. При замене автолюбители рекомендуют использовать усиленные конструкции.

Конструкция рессоры

Рессора — это элемент защиты подвески и корпуса машины, представляющий собой комплект листов, соединенных между собой посредством хомутов. Эта конструкция крепится к мосту автомобиля в своей центральной части. Для этого необходимы шарниры и серьги.

Используемые в этой комплектующей пластины изготовлены из стали и имеют форму полуэллипса. Для правильного выполнения своей функции они должны быть разной длины. Коренной лист при этом имеет наибольший размер.

Неотъемлемым элементом является подставка. Она представляет собой подушку с кронштейнами для крепления. Оптимальный материал для их изготовления — полиуретан. Ранее применявшиеся изделия из пластика имели малый срок эксплуатации.

Назначение элемента

Рессоры предназначены для того, чтобы гасить импульсы, возникающие при ударе колес о дорожное покрытие. Благодаря им колебания не передаются на кузов автомобиля и не повреждают подвеску.

Стоит ли оставлять родные рессоры

Заводская комплектация УАЗ Патриот предполагает установку на заднюю подвеску рессоры, состоящей из 3 листов. При условии максимальной загрузки ее защитной функции будет недостаточно. Особенно сильно это заметно на машинах с кузовом типа «пикап».

Если автомобиль будет эксплуатироваться преимущественно на ровных трассах и перевозить нетяжелые вещи, комплектующая от производителя может использоваться без замены.

Тем же водителям, кто планирует ездить по бездорожью и использовать возможности машины по максимуму, будет целесообразно заменить эту деталь. В целях экономии допускается оставить родные детали, если они еще новые, а дополнительно установить еще один вспомогательный лист. Только так можно добиться хорошей защиты подвески при нагруженном автомобиле.

Подходящая замена

Опытные водители автомобилей подобного класса рекомендуют заменять трехлистовые рессоры, устанавливаемые на Патриот производителем, на четырехлистовые усиленные. Лучше всего использовать т.н. «барсовские». Эта модификация изначально предусматривает установку элемента, состоящего из 4 пластин.

Замена рессор и сайлентблоков

Замена рессор на УАЗ Патриот может быть произведена своими силами без обращения в сервисный центр. Если же речь идет о переустановке сайлентблоков, то выполнить эту операцию самостоятельно гораздо сложнее. Для этого требуется специальное оборудование. Использование не предназначенных для этого инструментов может привести к повреждению деталей.

Нюансы проведения работ

Перед тем как приступать к замене рессоры, необходимо обработать все крепления WD-40, жидким ключом или аналогичным веществом. Сделать это нужно примерно за 24 часа до проведения работ.

Необходимые инструменты

Непосредственно для проведения работ нужны:

  • пассатижи;
  • головки торцевые на 27, 17, 14;
  • ключ на 14.

Чтобы приступить к работе, потребуются 2 домкрата: один — для подъема рамы автомобиля, второй — для поддерживания моста.

Для извлечения сайлентблока и установки нового потребуется выпрессовочный ключ. Иначе этот элемент можно выбить с помощью кувалды или извлечь, применяя газовый резак, однако эти методы опасны и не менее сложны.

Процесс монтажа

Демонтаж старой рессоры происходит по следующей схеме:

  • приподнять с помощью домкрата заднюю часть автомобиля так, чтобы подвеска была разгружена, но колеса касались земли;
  • отвинтить гайки, крепящие деталь к мосту;
  • снять стяжной кронштейн;
  • убрать накладку;
  • отвинтить крепление, удерживающее серьгу и сайлентблок;
  • извлечь упорную шайбу;
  • поддеть рессору отверткой;
  • снять ее с болта.

Если рессора извлекалась для того, чтобы заменить сайлентблок, то после ее снятия необходимо:

  • извлечь его с помощью выпрессовочного ключа;
  • очистить место посадки;
  • смазать эту область (рекомендуется использовать Литол-24);
  • запрессовать в рессору новый сайлентблок.

Несмотря на то что описание замены сайлентблока включает всего 4 пункта, этот процесс трудоемкий. Извлечение старого элемента из рессоры и установка нового требуют не только специального инструмента, но и достаточного опыта.

Лечение суставов

Сайт про суставы

Уаз патриот замена сайлентблоков продольной тяги

Решил проверить и заодно познакомиться с передней подвеской Патриота (ему 4 года и 44тыс пробег). Закупился в Уаз58 на Пролетарской. Хорошо, что хозяин магазина сам опытный Патриотовод, быстро набрал мне комплект резинок.
Бегло почитал процесс замены и кинулся в бой. Начал с продольных штанг (клюшек), снял, проверил отверстия под болты в мосту — не разбитые. Тут началось самое интересное. В интернете нашел описания, что можно сайлентблоки просто выбивать кувалдой, также некоторые выжигают резинку сайлентблока, а затем выбивают внешнюю обойму. Если обойма просто так не выходит, то вроде можно пустить внутри ее сварочный шов, тем самым ее немного уменьшить в диаметре и тогда уже выбивать. В такой последовательности и приступил. Выбить, конечно, не получилось. Далее выжигал минут 10-15 бензиновой горелкой – резина только обгорела снаружи, но пока была теплая, удалось тисками выпрессовывать внутреннюю обойму. Но меня этот способ не удовлетворил. Решил двигаться дальше, пройти весь процесс замены на одном сайленте, а далее по отработанной тактике заменить остальные. Выбить внутреннюю обойму не получилось, даже после сварочного шва. Расстроился, что придется все равно ехать в сервис, и самостоятельной замены мне не светит. А был уже вечер воскресенья, сервисы не работали. Оставил машину в гараже, решил взять паузу до следующих выходных (хорошо, что на работу хожу пешком :)).

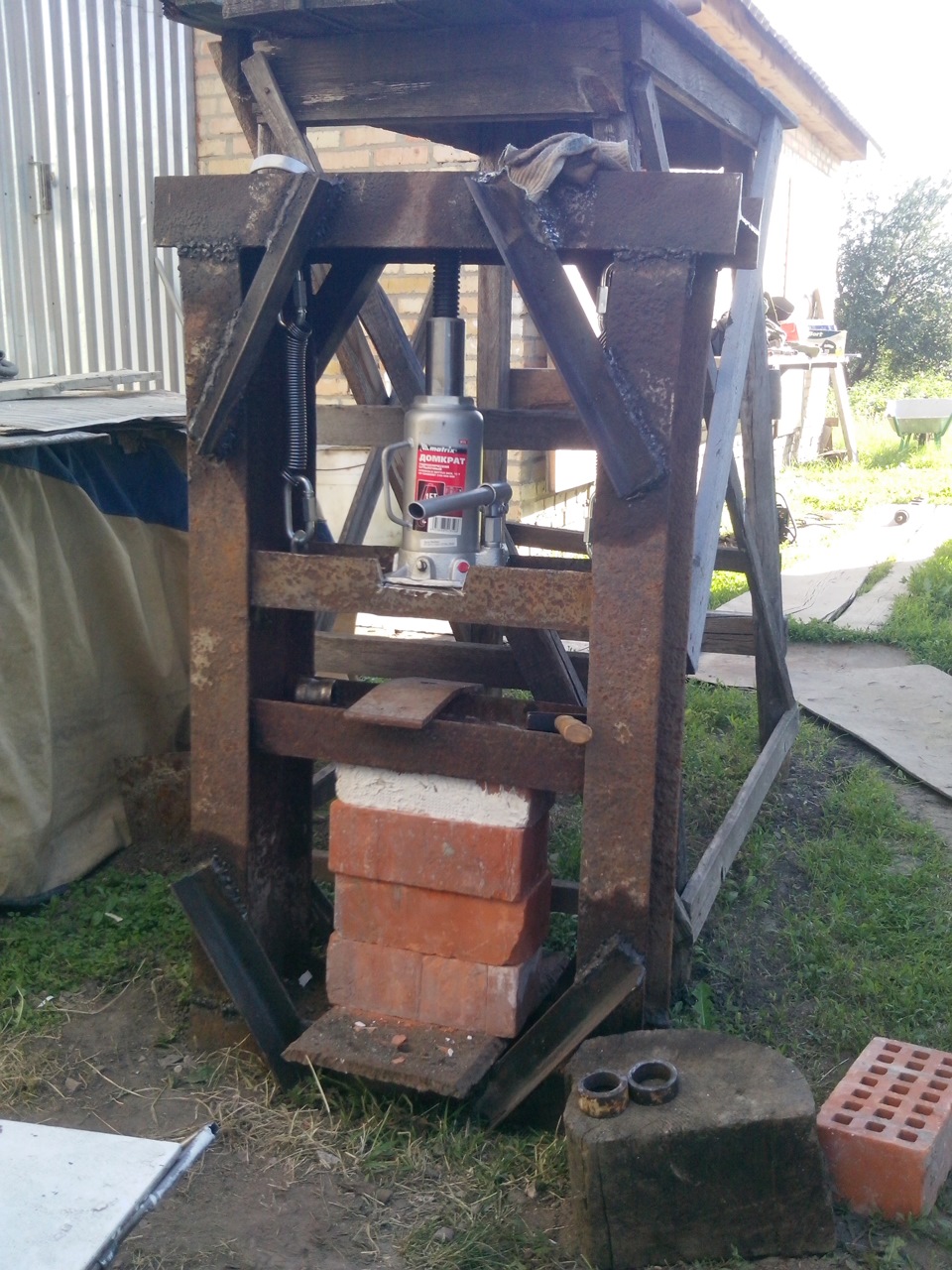

В течение рабочей недели у меня возникло непреодолимое желание закончить работу самому. Почитал побольше в интернете и на драйве и решил, что стоит сделать пресс, заодно научиться пользоваться сваркой, доставшейся в наследство от тестя. У тещи за домом нашел два огромных рельса, которые уже почти ушли в землю, ржавые, кривые, тяжелые. Купил 4 диска для болгарки, электродов и всю субботу резал, зачищал, варил. Получилась вот такая штука. Самооценка поднялась до небес (я все-таки офисный работник). В дело пошел домкрат на 15 тонн, мое детище трещало по швам, но выпрессовать обойму все же не получилось (нужны более точные оправки, чем огрызки труб, которые я использовал). Тогда попробовал другим способом, оказавшимся самым эффективным: внешнюю обойму сайлентблока нужно надрезать ножовкой или электролобзиком, а еще лучше – делать два надреза и выбивать из нее кусочек. Тогда она легко выбивается кувалдой. А далее эту обойму можно сварить и использовать как оправку для запрессовки-выпрессовки.
Следующие сайленты я уже не выжигал, а высверливал. Этот способ оказался намного проще и быстрее.
Сайлентблоки в тяге панара высверливать не удобно. Слегка выдавливал прессом внутреннюю втулку из обоймы, срезал болгаркой выступающую широкую часть втулки, и далее выдавливал ее в противоположную сторону. Далее процесс аналогичен продольным тягам.
Кстати новые болты для тяг оказались слабее заводских, затягивать их нужно строго моментом, указанным в инструкции, иначе резьба срезается. Доверия не вызывают, поэтому с собой на всякий случай вожу старые, ржавенькие.
Далее тяги зачистил, обработал цинкарем и покрасил антигравием, далее будет обработка антикорром.
P.S.: 1. Заниматься такой хер…ю нужно только если вам это нравится и вы получаете от этого удовольствие.
2. Полиуретановые подушки мне не понравились, плохо гасят колебания, на некоторых кочках что-то типо резонанса возникает.

Читать еще:  Как поменять стеклоподъемник на ваз 2107


Не смог победить драйв2, все равно переворачивает вверх ногами

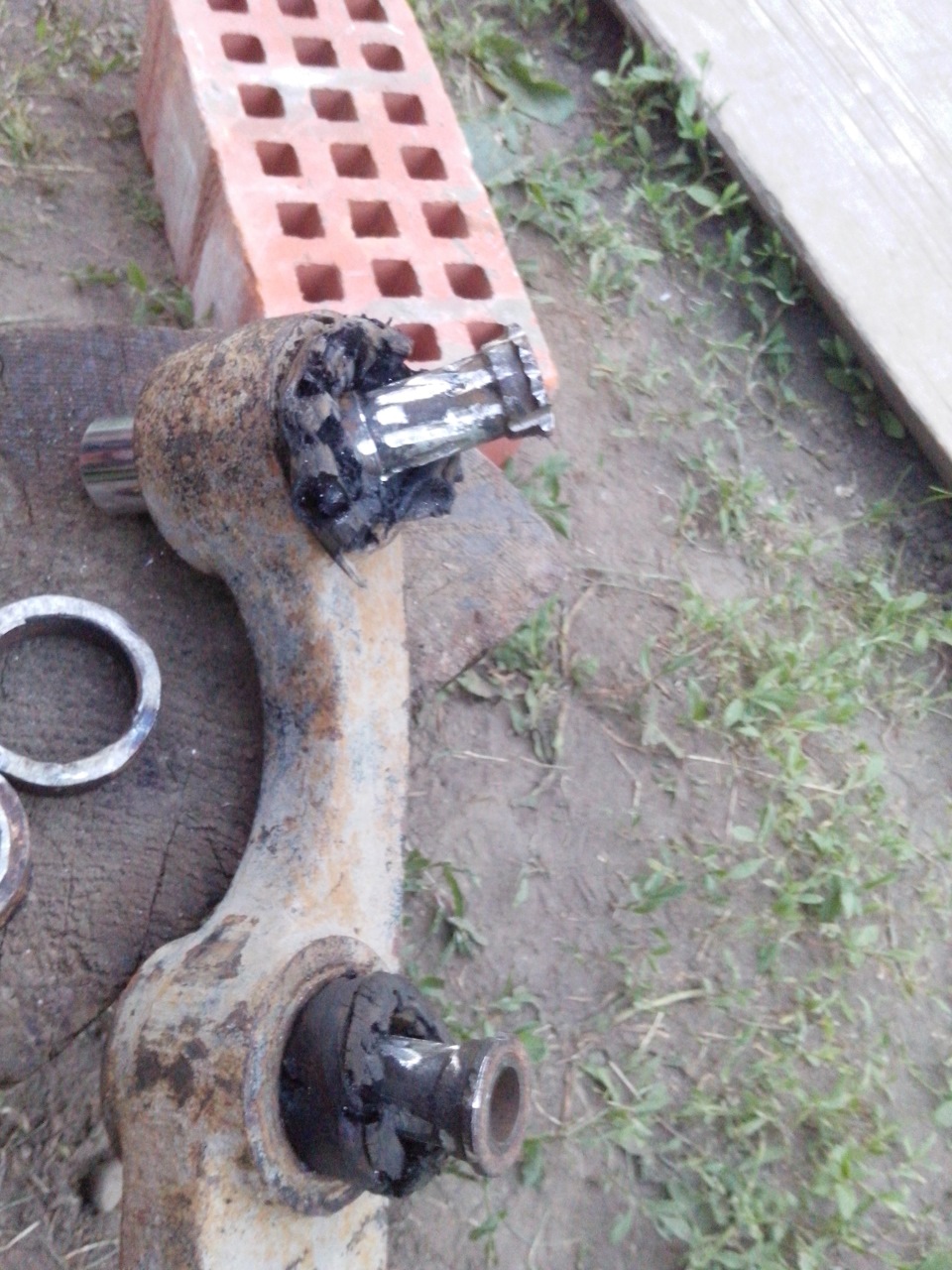

Отверстия не разбило


В принципе походили бы, но решил менять

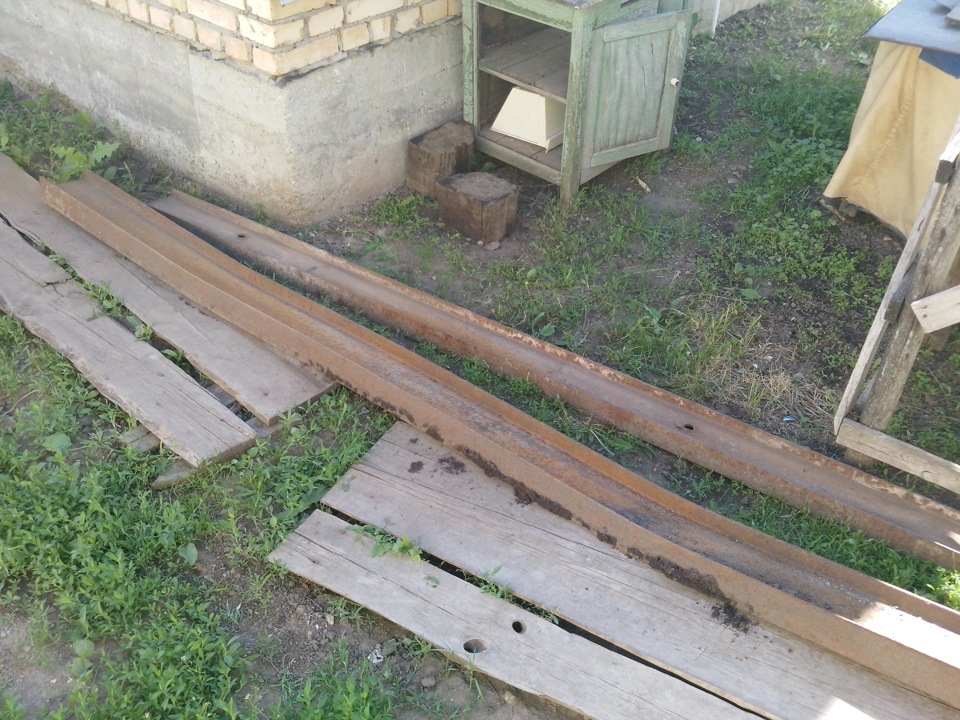

Сантиметровый металл гнет легко








Срезал часть втулки у панары



Source: www.drive2.ru

Замена задних рессор Уаз Патриот

Размеры и несущая способность кузова отечественного внедорожника UAZ Patriot позволяют ему не только «штурмовать» препятствия на бездорожье, но и перевозить тяжелые предметы. Причем перевозку можно осуществлять как в самом багажном отсеке, так и применив прицеп.

Такие завидные возможности ульяновского внедорожника стали осуществимыми благодаря применению рессор в конструкции задней ходовой. Однако иногда требуется замена рессор.

Именно о рессорах пойдет разговор в нашем материале. В том числе поговорим и о том, как осуществляется замена рессор.

Назначение и конструктивные особенности

В задней подвеске UAZ Patriot присутствуют две листовые рессоры. Они призваны сглаживать ударные воздействия на кузов, которые генерируются при тесном взаимодействии колес и неровностей дорожного полотна во время движения.

Принцип действия рассматриваемых нами элементов весьма схож с пружинами. Рессора поглощает все передаваемые на кузов колебания, делая автомобиль комфортным. Изделие выглядит как набор стальных полос, имеющих различную длину. Для UAZ Patriot конструкторы используют рессоры, в каждой из которых насчитывается по три металлических листа. В единый пакет рессоры стягиваются с помощью хомутов. Средняя часть рессорного набора фиксируется к заднему мосту. Две крайние точки рессоры крепятся непосредственно к кузову. Для этой цели у изделия имеются шарниры и серьги.

Нужны ли рессоры кузовному исполнению Пикап?

Оказывается, что именно этому варианту кузова рессоры необходимы, ка никакой другой модификации УАЗ Патриот. Ведь такой внедорожник изначально призван перевозить тяжеловесные и габаритные предметы. Иногда владельцы «Пикапов» жалуются на то, что стандартного пакета рессор им не хватает. При чрезмерной загрузке UAZ Patriot происходит негативное воздействие увеличившейся общей массы на рессоры и амортизаторы. Здесь нередки случаи выхода из строя одного из указанных компонентов подвески, что неминуемо отражается ходовой части кормы в целом.

Читать еще:  Ваз 2107 ремонт карбюратора

Чтобы избежать развития такой неприятной ситуации владельцы склоняются к самостоятельной установке дополнительной полосы в пакет рессоры УАЗ Патриот. Данное решение позволяет многократно повысить жесткость кузова.

Проставки рессоры УАЗ

Рессора изначально не имеет каких-то сложных конструктивных компонентов, требующих специальных знаний. Однако все-таки некоторые важные аспекты здесь имеют место. Что такое проставка рессоры? Это элемент, который призван сглаживать ударные воздействия. Также проставкам адресована дополнительная функция – они обеспечивают эффект «лифта» подвески, то есть участвуют в увеличении клиренса кузова.

Как выглядят проставки УАЗ Патриот? Это полиуретановые подушки, оснащенные специальными кронштейнами. Посредством этих элементов изделия фиксируются к заднему мосту. Происходит это в точках присоединения к рессорам.

Первые поколения проставок были выполнены из пластика, что негативно отражалось на их ресурсе. Полиуретан наделен завидной устойчивостью к механическому воздействию, причем структура материала мягкая. Эти качества способствовали выбору разработчиков именно в его пользу.

Почему рессоры скрипят?

Владельцы подтвердят, что нередки ситуации, когда еще не успел «намотать» на спидометре 10 тыс. км, как уже из задней части начинает доноситься неприятный скрип. Что это? Послушав внимательно, можно обнаружить, что источником досаждающего звука являются именно рессоры. Завод не прибегает к установке в пакете рессор каких-либо прокладок между полосами. Со временем между листами начинают накапливаться грязь и прочие дорожные «артефакты». В результате взаимного трения листов в движении генерируется этот неприятный звук.

Рессора склонна к постепенному проседанию, тем самым увеличивая площадь соприкосновения рядом расположенных листов.

Отметим, что обозначенная проблема решаема. Для этой цели понадобится обзавестись специализированными подкладками под рессорные листы. Стоимость данных изделий невысока. Подкладки изготовлены из пластмассы и подлежат установке в обе рессоры.

Еще скрип могут издавать поизносившиеся сайлентблоки. Эти элементы необходимы для крепления рессорного пакета к кузову. Осуществляется это посредством применения специальных серег. Если резиновый наполнитель сайлентблока поизносился, то деталь начинает издавать скрип, таким образом сообщая владельцу о необходимости в замене.

Диагностика шкворней Уаз Патриот

Рассмотрим, какие действия потребуется совершить, если возник вопрос в потребности замены сайлентблоков.

  1. Снимаем рессору.
  2. Берем специальный выпрессовочный ключ, которым демонтируем сайлентблок. Можно воспользоваться трубкой подходящего диаметра.
  3. Теперь устанавливаем новый элемент. Перед самой запрессовкой очищаем посадочное отверстие и наполняем его внутреннюю поверхность смазывающим компаундом «Литол 24».
  4. Запрессовку выполняем с помощью того же ключа или отрезка трубы.

Заметим, что владельцы иногда сталкиваются со сложностями именно при выполнении манипуляций по выпрессовке и монтажу сайлентблока.

Замена рессоры задней подвески

Когда появляются признаки существенного износа полос в рессорном пакете или стяжной болт коренного листа заимел неисправность, тогда требуется замена задних рессор.

В качестве коренного листа фигурирует полоса, которая обладает наибольшей длиной и по ее краям присутствуют крепежные серьги.
Этот элемент склонен часто выходить из строя, если владелец УАЗ Патриот исповедует неаккуратную езду.

Далее рассмотрим ремонтный процесс по замене. Если владельцем решено заменить рессорные пакеты, то целесообразно будет склониться к установке 4-листовых вариантов изделий.

Замену осуществляем в такой последовательности манипуляций:

  1. Домкратом вывешиваем заднюю часть УАЗ Патриот.
  2. Откручиваем 4 гайки, посредством которых рессора зафиксирована к мосту.
  3. Теперь извлекаем стяжной кронштейн.
  4. Удаляем накладку.
  5. Скручиваем гайки (с болта), с помощью которых рессорная серьга соединена с сайлентблоком.
  6. Поддеваем рессору мощной отверткой и снимаем ее.

Порядок монтажа несложен. Все манипуляции потребуется выполнять в обратной последовательности. Итак, замена задних рессор завершена.
В некоторых случаях можно обойтись ремонтом рессор. Рассмотрим особенности указанного процесса.

Ремонт рессоры задней подвески

Под ремонтным мероприятием подразумевается замена изношенных сайлентблоков, установка подкладок между полосами или смена проставок, замена задних рессор. Доукомплектовать пакет 4-м листом не составит труда, а вот установить сборку на штатное место будет несколько сложней.

Читать еще:  Иммобилайзер приора где находится

На видео показано, какие действия требуется осуществить, чтобы доукомплектовать рессору и смонтировать ее в подвеску.

Подведем итоги

Как видно, рессоры являются значимыми компонентами в задней ходовой части УАЗ Патриот. На них возложена функция обеспечить надежную несущую способность нагруженного кузова, что особенно актуально для модификации Пикап. С целью профилактики возникновения проблем с рессорами от владельца требуется своевременный осмотр состояния этих компонентов подвески и оперативное ремонтное вмешательство, вероятно даже замена задних рессор для поддержания работоспособности своего автомобиля.

Замена рессор на уаз патриот

Внедорожник УАЗ Патриот считается одной из наиболее надежных отечественных моделей авто. За счет установки рессор задней подвески, машина способна не только проходить по пересеченной местности без проблем, но и стабильно держать большой вес при максимальной загрузке. Однако, иногда все же требуется замена рессор на уаз патриот.

Слабой стороной данной модели является непродуманная ходовая система. Что, влечет за собой, преждевременный износ движущих частей колес. Через 10 тысяч километров пробега, абсолютно новая машина, купленная в автосалоне, начинается издавать страшные скрипы.

Причины появления скрипа

Самой частой причиной появления скрипа является непродуманная заводская сборка при установке рессор. На движущих частях, в принципе, нет никакой подкладки, что приводит к увеличению трения и появлению неприятного скрежета. Пыль, грязь, влага, которая копиться под днищем, может дополнительно усугублять ситуацию, способствуя быстрому износу деталей машины и ощутимому ухудшению ее ходовых качеств.

Количество листов в рессорах при желании можно увеличить

К тому же, в процессе эксплуатации, рессора начинает медленно проседать (это неизбежно), что влечет за собой более плотное соприкосновение отдельных ее частей (стальных листов) между собой. Поэтому, кроме стандартной процедуры замены с сооружением подкладки, необходимо позаботиться об установке подставки под мост. Она крайне необходима при обеспечении легкости хода и снижения нагрузки на монолитные детали авто.

Стремянка рессоры

Основания для замены рессор

К основным неисправностям, которые служат основаниями для замены можно отнести:

  1. Снижение показателей плавности хода, появление стуков и свистов в районе задней подвески.
  2. Видимый перекос задней части авто.
  3. Выбои центрального стяжного болта с последующим смещением положения задних колес.
  4. Надломы листов рессоры.

Как заменить рессору самостоятельно?

Замена рессор задней подвески на УАЗ Патриот — не сложная процедура. Соблюдая нижеприведенную инструкцию и обладая должным упорством, это можно сделать достаточно быстро и качественно. Для того чтобы осуществить замену, вам понадобятся: ключ на 14, торцовые головки на 14, 17, 27; пассатижи.

Последовательность действий такова:

На фото в красный цвет окрашена так называемая «Серьга» у которой по краям имеются «щеки»

  1. Приподнять заднюю часть автомобиля домкратом, чтобы снять нагрузку с подвески. Обязательно проследить, чтобы колеса соприкасались с землей.
  2. Открутить 4 гайки, которые соединяют рессору и мост.
  3. Снять подкладку стремянок.
  4. Извлечь саму накладку и стремянки.
  5. Удерживая гайки от выворачивания, снять 4 болта на которых крепится кронштейн.
  6. Открутить центральную гайку и достать упорную шайбу.
  7. Снять рессоры с оси.
  8. Вывернуть наружные гайки, чтобы снять упорные щеки серьги.
  9. Установить все скрученные детали в обратном порядке.

Отдельным пунктом в формировании инструкции стоит отметить — замену сайлентблоков на УАЗ Патриот. Так как в более ранних моделях авто использовались металлические втулки (они ставились одновременно и на рессору и на кронштейн) многие автовладельцы привыкли к подобной конструкции. В более современных моделях, втулки остались только в кронштейнах. На рессоры начали ставить сайлентблок.

Для его замены, необходимо:

  1. Снять рессору, как было указано выше.
  2. Извлечь сайлентблок при помощи специального ключа или трубки подходящего диаметра.
  3. Отверстие сайлентблока обязательно нужно очистить и смазать графитовой смазкой, после чего можно прессовать новый.
  4. Процедура запрессовки осуществляется при помощи того же самого ключа или трубки.

Как становиться ясно из текста статьи — осуществление текущего ремонта на УАЗ Патриот не является сложной, дорогостоящей процедурой. Главное условие для проведения качественного ремонта — желание разобраться во всех тонкостях и нюансах процесса.
