Как поменять термостат на Рено Логан

Термостат автомобиля позволяет быстрее прогреться двигателю за счет того, что перекрывает большой водяной круг охлаждения. А после прогрева двигателя термостат открывается и пускает охлаждающую жидкость по большому кругу, помогая мотору поддерживать оптимальную температуру, и не перегреваться.

Но почти любая автомобильная деталь когда-нибудь выходит из строя, и термостат не исключение. Поэтому его приходится иногда менять, а как это сделать самостоятельно, мы расскажем на примере замены термостата на восьмиклапанном моторе Renault Logan.

Отчет по замене темостата

Перед заменой термостата на Рено Логан слейте охлаждающую жидкость. Для этого спустите давление, открутив крышку расширительного бачка автомобиля.

Затем снимаем верхний шланг расширительного бачка, окрутив хомут.

Затем в предварительно подготовленную емкость сливаем охлаждающую жидкость. Это можно сделать намного быстрее, если в расширительный бачок через отверстие, с которого мы сняли верхнюю трубку, подать воздух из компрессора. Сливать охлаждающую жидкость лучше на холодном двигателе.

После того как жидкость слита (около 3-х литров), снимаем воздуховод. Снимается он легко, нужно только отщелкнуть его (клипсы).

Затем открутите три болта крепления термостата. Откручиваются они головкой на 8 или 10, зависит от мотора.

После этого извлекаем термостат из корпуса.

Определить, что термостат «свое отжил», можно, внимательно его рассмотрев. Резиновые уплотнители на нем потрепанные, с дефектами, клапан полностью не закрыт (открыт). Такой термостат обязательно нужно заменить.

Установка нового термостата начинается с подготовки установочного места, тщательно почистить его. Сам корпус термостата проверьте на наличие потеков, трещин и т. д. Если дефекты обнаружены, его лучше заменить.

Устанавливаем новый термостат. Он должен сидеть на своем месте плотно, на уплотнителях не должно быть дефектов.

Установка происходит в обратном порядке снятию. Прикручиваем три болта, устанавливаем патрубок воздуховода. Хомут верхнего патрубка расширительного бачка можно использовать повторно (если его сняли без повреждений).

Ещё кое-что полезное для Вас:

Затем заливаем антифриз. Опытные автолюбители рекомендуют перед повторным использованием антифриза процедить его, чтобы исключить из него примеси, которые могли попасть туда при сливании.

Вместе с пробкой заливной горловины нужно снять пробку для стравливания воздуха, чтобы при заливке антифриза не завоздушить систему охлаждения.

Охлаждающая жидкость заливается до максимального уровня, отмеченного на расширительном бачке. При этом жидкость должна начать немного вытекать из отверстия для стравливания воздуха. Заливать антифриз при этом нужно порционно, с небольшими перерывами, чтобы дать возможность воздуху выйти через небольшое отверстие для стравливания.

Чтобы остановить вытекание антифриза, нужно рукой закрыть отверстие заливной горловины расширительного бачка и на отверстие для стравливания воздуха надеть колпачок.

Доливать жидкость в расширительный бачок нужно до уровня между верхней и нижней отметкой. После нагревания мотора антифриз расширится и уровень дойдет до верхней метки.

Крепко закручиваем пробки, включаем фары и прогреваем мотор. Включать фары нужно, чтобы увеличить нагрузку на генератор и на мотор, а он от этого быстрее прогреется. После того как двигатель прогрелся, проверяем уровень антифриза в расширительном бачке. Если он не соответствует верхней метке, доливаем.

Видео: Замена термостата на Рено Логан

Чтобы окончательно стравить остатки воздуха из системы, закрываем рукой заливную горловину расширительного бачка и открываем пробку отверстия для стравливания воздуха.

Проверяем еще раз уровень антифриза, при необходимости доливаем. Желательно прогреть двигатель до включения вентилятора охлаждения, если в этот момент уровень антифриза соответствует верхней метке, значит мы залили его в нужном количестве. На этом замену термостата Renault Logan можно считать законченной.

Рено Логан термостат и его замена

Весьма частым случаем неисправности системы охлаждения у модели Рено Логан является утечка жидкости. Большинство владельцев пренебрегают появившейся проблемой и периодически пополняют систему новым хладагентом, что неминуемо вызывает нерациональную трату средств и создает риск внезапного перегрева мотора. Тогда потребуется Замена термостата. Причина данной неисправности кроется в нарушении герметичности корпуса термостата, из-под которого периодически подтекает антифриз. Особенно актуальна данная проблема для охлаждающих контуров на моторах 1.6 литра. Агрегаты 1.4 литра страдают от этого значительно реже.

Далее будет рассмотрен алгоритм действий по замене термостата и его корпуса в 1.6-литровых модификациях Рено Логан первой генерации.

Как правильно выбрать?

Для того, чтобы определиться в вопросе приобретения подходящего термостата для Renault Logan, следует придерживаться конкретных критериев. Автомобильный рынок сегодня предоставляет очень широкий ассортимент данных запчастей от различных производителей, предлагающих сомнительного качества продукцию по заманчивым ценам.

На основании большого опыта мы не рекомендуем приобретать запчасти, в том числе и корпус термостата от производителей этого сегмента, поскольку весьма высок риск повторного возникновения рассматриваемой нами проблемы, так же покупается и прокладка. Если после замены термостат дал течь, то, вероятнее всего, вы столкнулись с подделкой. Рекомендуется присмотреться к оригинальной продукции бренда Рено, что позволит избежать неприятностей после выполнения замены термостата и обеспечить регламентный ресурс установленного на авто узла. Да и корпус термостата прослужит долго.

Для 1.6-литровых агрегатов корпус термостата поставляется раздельно, в отличие от версии 1.4. Лучше приобрести корпус термостата в комплекте, поскольку материал корпуса характеризуется ограниченным сроком службы. Также мы рекомендуем приобрести новую прокладку, поскольку ее поставка не включается в комплект, а реализуется прокладка отдельно.

Какой потребуется инструмент?

Для выполнения замены термостата с его корпусом в 1.6-литровом двигателе на модели Renault Logan следует обзавестись следующим перечнем инструментов и приспособлений:

• большой емкость для слива хладагента;
• инструментом, предназначенным для ослабления и съема хомутов с патрубков контура охлаждения;
• набором отверток, имеющих фигурные и плоские профили;
• головками с трещоткой и накидными ключами;
• приспособлениями для пережима резиновых патрубков охлаждения;
• термостойким герметиком.

Имея в арсенале обозначенный перечень инструментов, можно без труда выполнить намеченное мероприятие. На 1.6 литровых Рено Логан эта процедура не является трудоемкой, поэтому специальных навыков автомеханика не потребуется.

Последовательность действий при замене

Замена термостата проводится на остывшем силовом агрегате.

1. Вывешиваем автомобиль подъемником или пользуемся ямой.
2. Отключаем клеммы от аккумулятора Renault Logan и извлекаем батарею целиком. Демонтируем площадку, на которой размещался источник питания.
3. Действуя снизу авто, удаляем хомут крепления нижнего патрубка контура к отводу на радиаторе. Сливаем жидкость в подготовленную заранее тару, а затем возвращаем патрубок и хомут на прежнее место.
4. Работаем с верхней части подкапотного пространства – демонтируем хомуты и патрубки с корпуса термостата, отодвинув их по возможности в сторону.
5. Корпус примыкает к головке блока в районе кожуха трансмиссии. Отвинчиваем болты его крепления.
6. Внимание! У данных болтов варьирует длина, поэтому в целях предотвращения путаницы с установкой их на прежние места рекомендуется перед демонтажем изобразить эскиз или воспользоваться фотокамерой.
7. Далее вынимаем узел в сборе и выполняем очистку поверхности прилегания от грязевых отложений.
8. Подготавливаем новые запчасти к установке, нанеся на прокладку корпуса и поверхность прилегания тонкий слой термостойкого герметика.
9. С осторожностью монтируем узел путем завинчивания болтов.

Внимание! Затяжку болтов осуществлять поочередно по технологии: друг напротив друга до момента, когда прокладка окончательно выжмется. Если этим правилом пренебречь, то в системе вновь гарантированно образуется протечка.

Выполнив правильную затяжку, пристыковываем к корпусу все патрубки контура охлаждения.

1Монтируем на место площадку под АКБ, устанавливаем саму батарею, подключаем клеммы.

Заливаем антифриз в заливную горловину, находящуюся на расширителе радиатора.

По окончании заводим мотор и, дав ему поработать непродолжительное время, убеждаемся в отсутствии протечек в системе. Закрываем пробки.

Замена термостата завершена.

Подводим итоги

Исходя из практики видно, что обслужить систему охлаждения на 1.6 литровых Рено Логан не составляет труда. Поэтому Замена термостата выполняется собственноручно, экономя средства и не обращаясь в сервис. Данный материал может стать отличным помощником любителю Рено Логан в проведении ремонтных работ системы охлаждения.

Меняем термостат на Рено Логан, выбор лучшего

Система охлаждения на двигателях Рено Логан (Сандеро) достаточно надежна и, что немаловажно, ремонтопригодна. Термостат чаще всего проявляет свой характер после пробега 40-60 тысяч, но справиться с ним достаточно просто. Это касается как 16-клапанных моторов К4М, так и 8-клапанных К7М (К7J). Сегодня займемся проверкой и диагностикой термостата, а при необходимости выберем лучший, узнаем его цены и артикулы и заменим буквально за 40 минут.

Неисправности термостата Рено Логан

Как ни странно, но у двигателей Рено К4М и К7М есть свое отношение к термостату. Мы понимаем, что моторы не новые, термостаты простейшей конструкции, но детские болезни до сих пор не прошли. Это тем более странно, поскольку эти двигатели ставятся на добрый десяток реношных, ниссановских и даже вазовских моделей (в частности, на Лада Веста и на Ларгус). Как бы там ни было, вот список основных неисправностей термостата двигателей Рено Логан:

• Течь антифриза из-под корпуса термостата. Лечится либо заменой прокладки, применением герметика, либо планированием привалочных плоскостей корпуса (если корпус металлический).
• Заклинивание клапана термостата. Здесь все понятно, это бесполезно лечить, термостат под замену.
• Коробление металлического корпуса термостата.
• Износ резинового уплотнителя.
• Несоответствие номинальной температуре открытия клапана.

Часть из этих неисправностей приводят к течи, часть к некорректной работы печки (печка не прогревает салон, дует холодным), также может перегреваться или наоборот, не прогреваться двигатель.

Корпус термостата Рено Логан

Базовый корпус термостата Логана и Сандеро выполнен из пластика, что также часто приводит к его деформации, особенно в районе проушин крепления. Проушины деформируются и антифриз, естественно, начинает подтекать. Многие владельцы решают эту проблему установкой металлического литого корпуса, но и этот вариант зачастую мало эффективен — уже после пробега 50-70 тысяч корпус может деформироваться и мы вновь сталкиваемся с течью. Хорошо то, что в случае с металлическим корпусом всегда есть возможность спланировать плоскость на большом наждачном кругу, тогда геометрия восстанавливается и течь удается побороть.

Как проверить термостат Рено Логан, признаки неисправности

Не нужно напоминать, что задача любого термостата, независимо от его конструкции и характеристик, направлять охлаждающую жидкость по малому кругу, минуя радиатор охлаждения, для быстрого прогрева, а после прогрева мотора до рабочей температуры пропускать антифриз по большому контуру, включая радиатор. Поскольку характеристики у термостатов могут быть разными, то и время открытия клапана термостата разное.

Аналог заводского термостата Gates

Заводской термостат Рено Логан срабатывает (должен срабатывать) при температуре 89 градусов, что для некоторых регионов недостаточно для полного прогрева двигателя. В этом случае рекомендуют устанавливать более «горячий» термостат, который открывается при температуре 95-97 градусов, обеспечивая более полный прогрев мотора. Впрочем, жарким летом такой термоклапан может вызвать перегрев двигателя. Как правило, у нас зимы достаточно мягкие, поэтому необходимости в установке «горячих» термостатов нет, справляется и родной.

Не работает термостат на Логане, симптомы

Признаков неисправности термостата не так много, но каждый из них красноречиво расскажет о болячках системы охлаждения:

• Двигатель долго не прогревается в мороз, печка холодная, дует холодным воздухом. В этом случае клапан термостата мог заклинить в открытом положении и постоянно гонять антифриз по большому кругу. Понятно, что в холод и с радиатором жидкость будет прогреваться очень долго, что нежелательно. Это плохо не только потому, что в салоне холодно, а и потому, что масло не прогревается до рабочей температуры и не выполняет свою работу как положено. В результате имеем повышенный износ поршневой, вкладышей, распредвала и в общем снижаем ресурс двигателя.
• Перегрев двигателя . Если мотор начал перегреваться без сильных нагрузок, вероятнее всего, виноват термостат. Конечно, можно найти тысячу других причин перегрева — забитый радиатор, нарушение циркуляции, выход из строя датчика температуры, позднее включение вентилятора охлаждения радиатора, падение уровня антифриза, уставшая помпа . Но все это легко проверяется безо всякого демонтажа. А вот для проверки термостата придется его снимать.
• Клапан термостата работает с перебоями , нестабильно — то приклинит, то откроется нормально. Самая противная ситуация, когда стабильных признаков неисправности нет. Сюда же можно отнести и те случаи, когда клапан завис в промежуточном положении .

Проверяем термостат Рено Логан

Для проверки работы термостата Логана можно пойти по двум путям — снимать его с двигателя, или же не снимать. Чаще всего предпочитают второй вариант, как самый быстрый, но не самый точный. Первый вариант предполагает демонтаж термостата, визуальный осмотр, нагревание элемента в чайнике или кастрюле с водой с постоянным измерением температуры. Именно так можно точно установить, при какой температуре открывается клапан.

Как правило, поступают проще. Не нужно сливать антифриз и снимать корпус. Достаточно запустить холодный двигатель и контролировать температуру верхнего отводящего патрубка радиатора. При этом нижний патрубок прогреется довольно быстро. Верхний должен оставаться холодным вплоть до того момента, пока двигатель не выйдет на рабочую температуру 86-89 градусов. Только после этого верхний патрубок должен начинать интенсивно прогреваться. Печка же должна начинать греть уже после 5-7 минут работы двигателя. В противном случае либо ищем воздушную пробку в системе охлаждения, либо занимаемся заменой термостата.

Замена термостата на Рено Логан 8 и 16 клапанов

Для замены термостата нам пригодится стандартный набор инструментов, новый термостат, возможно, герметик и несколько емкостей на 5 литров для слива антифриза.

Замена термостата на 8-клапанном моторе и 16-клапанном не отличается ничем, за исключением того, что на 16-клапанниках, независимо от объема, термостат расположен в менее удобном для работы месте.

Еще одно различие в ходе замены — подготовка свободного места. На восьмиклапанных моторах достаточно снять патрубок воздуховода, а на 16-клапанных придется снимать еще резонатор системы впуска. Ни то, ни другое проблем не вызовет.

Если автомобиль оборудован гидроусилителем, откручиваем бачок ГУР и, не отключая его от системы, отводим в сторону.

После демонтажа патрубка откручиваем винты крепления крышки корпуса термостата в таком порядке, предварительно подставив под модуль емкость для слива антифриза:

Порядок откручивания винтов крышки корпуса термостата

При этом отпускаем болты неравномерно, чтобы направить поток жидкости в емкость: болт 1 на 3 оборота, болт 2 на 2 оборота, болт 1 на 1 оборот. Теперь сливаем антифриз в емкость, помогая плоской отверткой:

Ждем до тех пор, пока не сольется вся жидкость.

В общей сложности должно слиться около 3-3,5 л антифриза. Теперь осталось полностью открутить крышку корпуса термостата, вынуть его и проконтролировать состояние уплотнителя. Возможно, он еще пригодится. Устанавливаем новый термостат пружиной к двигателю, ставим уплотнитель и затягиваем крепежные винты.

Затягиваем аккуратно, стараясь не деформировать корпус. После этого надеваем шланг на штуцер вентиля для стравливания воздуха, другой конец шланга опускаем в расширительный бачок. Таким образом мы не прольем ни капли антифриза и гарантированно стравим воздух из системы.

Теперь осталось залить антифриз в расширительный бачок, прогреть двигатель и проследить за уровнем жидкости. После прогрева доливаем необходимое количество жидкости до нормы.

Какой термостат лучше ставить на Рено Логан, Сандеро

В продаже есть около 40 видов термостатов для Логана. Можно купить как китайский, так и оригинальный, причем не факт, что оригинально упакованный термостат не будет сделан в том же Китае. Родной термостат на Логан имеет артикул RENAULT 8200772985 и стоит в сборе с корпусом нескромных 1200 гривен. Впрочем, есть куча неплохих заменителей:

Renault Logan реношечка (“стрела”) › Бортжурнал › Замена термостата логан фаза-2 1.6 8кл.

Спасибо всем Вам кто откликнулся и посоветовал мне заменить термостат
(Об этом была запись “глюк 2.4.2” www.drive2.ru/l/514893050024034382/)

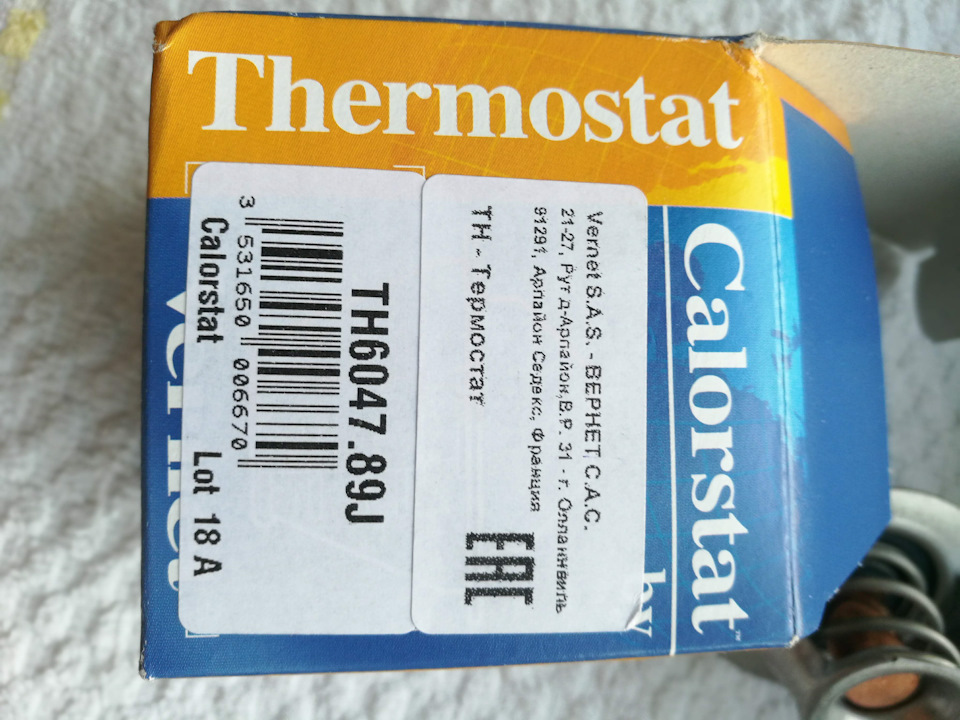

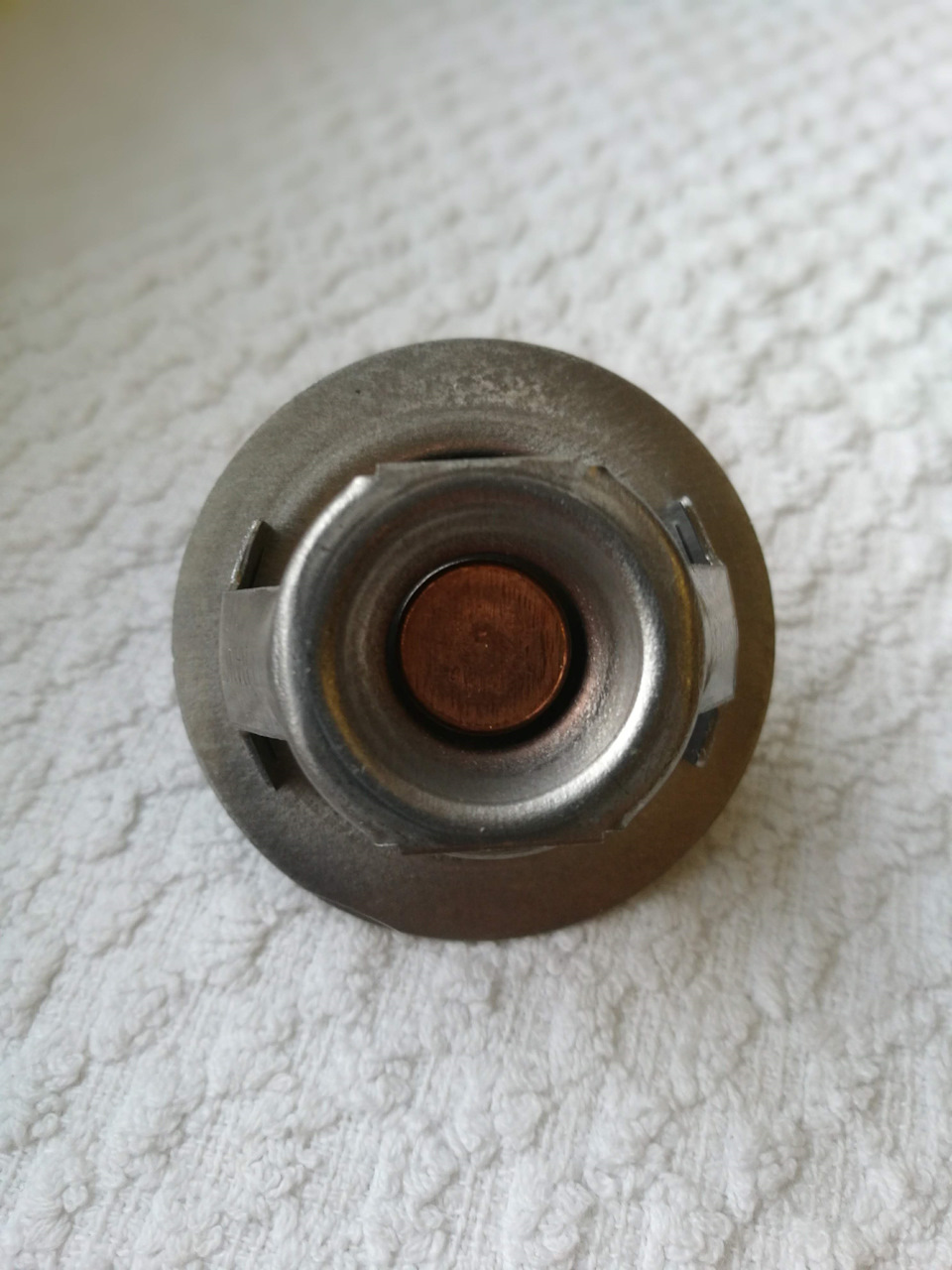

Был приобретен на exist-е термостат Vernet TH6047.89J за 443 рубля.

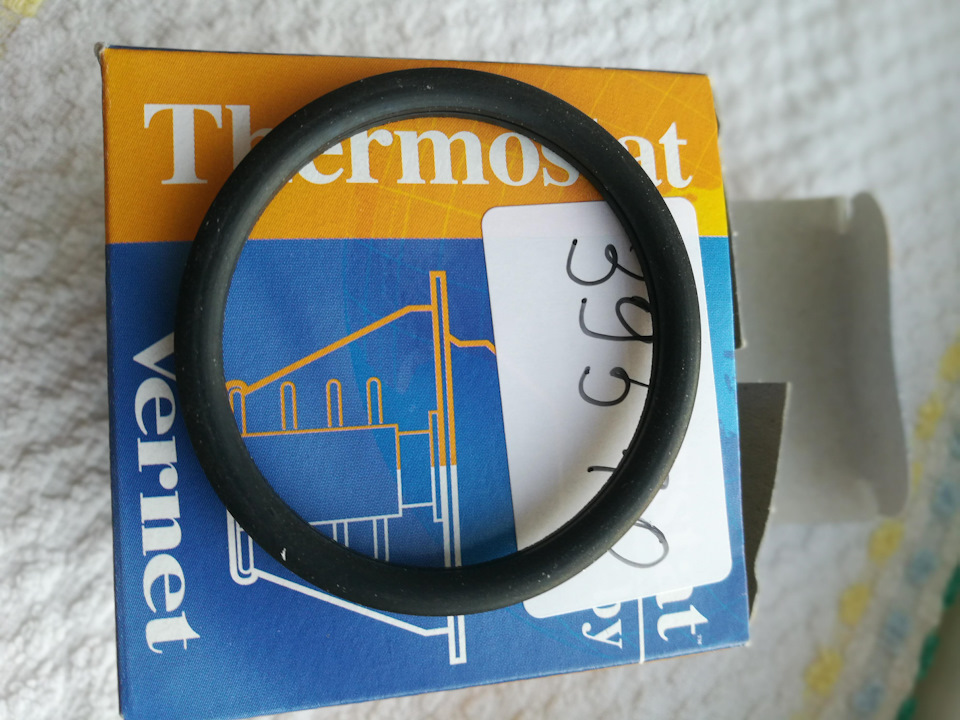

Также была заказана прокладка TamaP102 за 53 рубля.

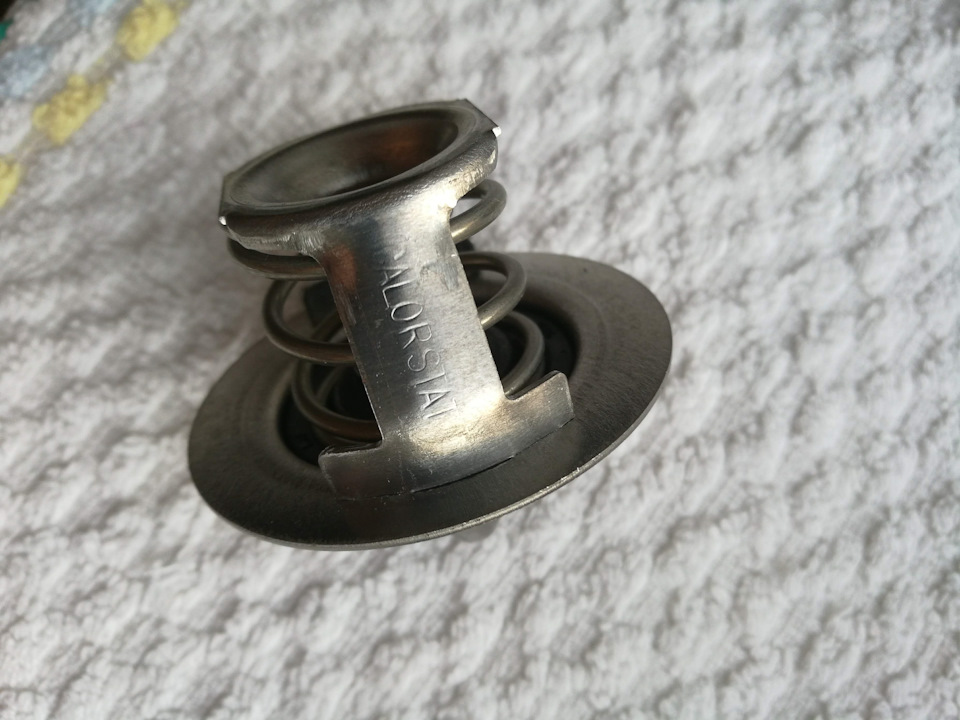

Термостат пришел к какой-то мятой упаковке, без целлофана и я уже было подумал, что купил китай.
Потом рассмотрел немного под лупой. Гравировка какая-то есть, может и не китай. Фиг знает!
Решил рискнуть и поставить.

Пришел в гараж. Взял с собой две бутылки из под воды на 1.5 литра. Итого 3 литра в двух бутылках.
По пути зашел в аптеку и купил систему для капельницы.

Сливал я антифриз следующим способом.

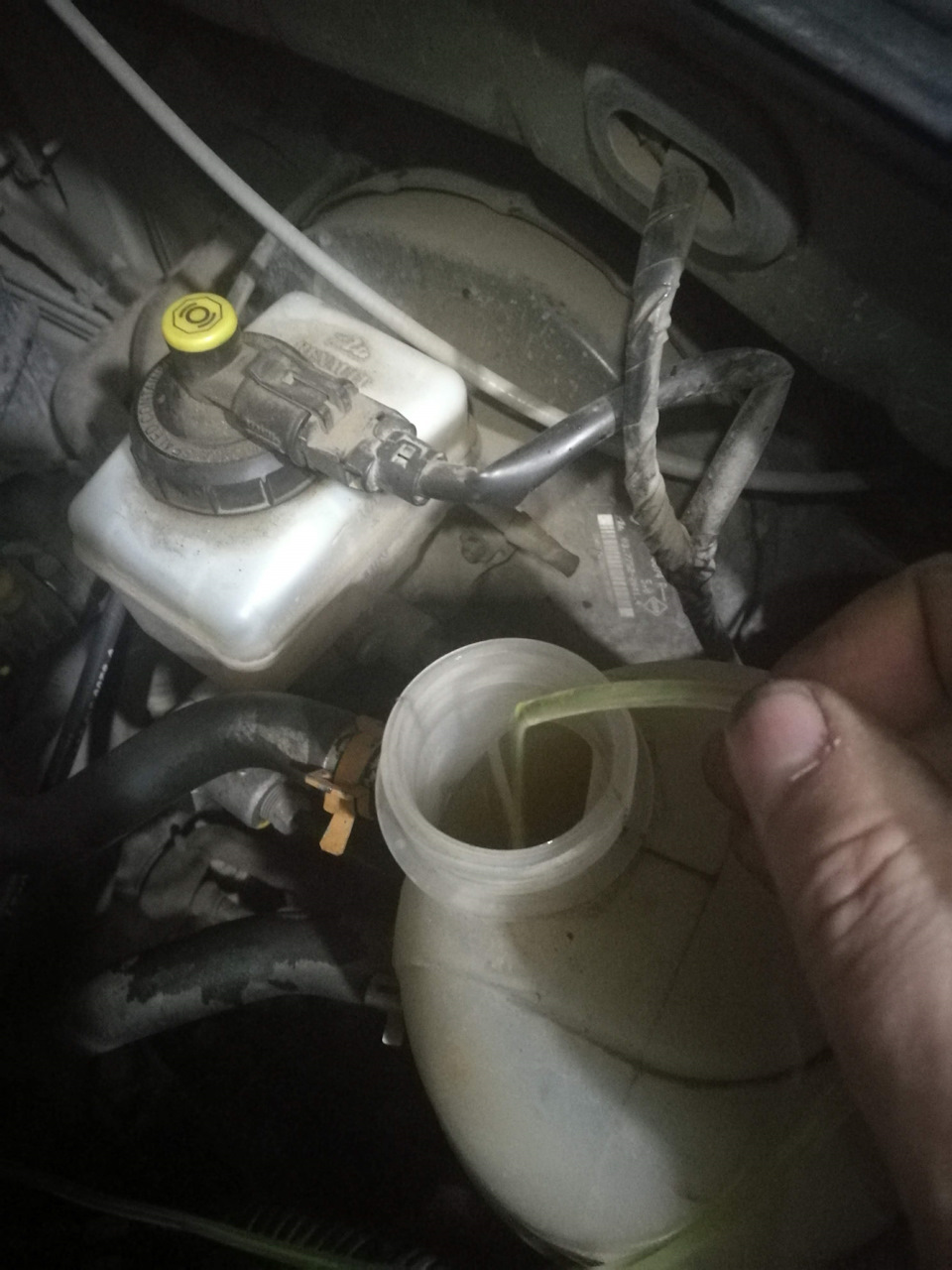

Конец этого шланга я вставил в отверстие 1.5 литровой бутылки, а саму бутылку поставил вниз на лист защиты картера, прямо возле выпускного коллектора, рядом с кислородным датчиком.

Потом взял кусок подходящего по размеру шланга (у меня был кусок шланга АКПП) и одел на голый сосок расширительного бачка. Крышку бачка я естественно не снимал.

Подул ртом в этот шланг и в бутылку вылилось грамм 300 антифриза.
Диаметр шланга большой, ртом давление трудно создать. Как я щеки не надувал — больше ничего не вылилось.

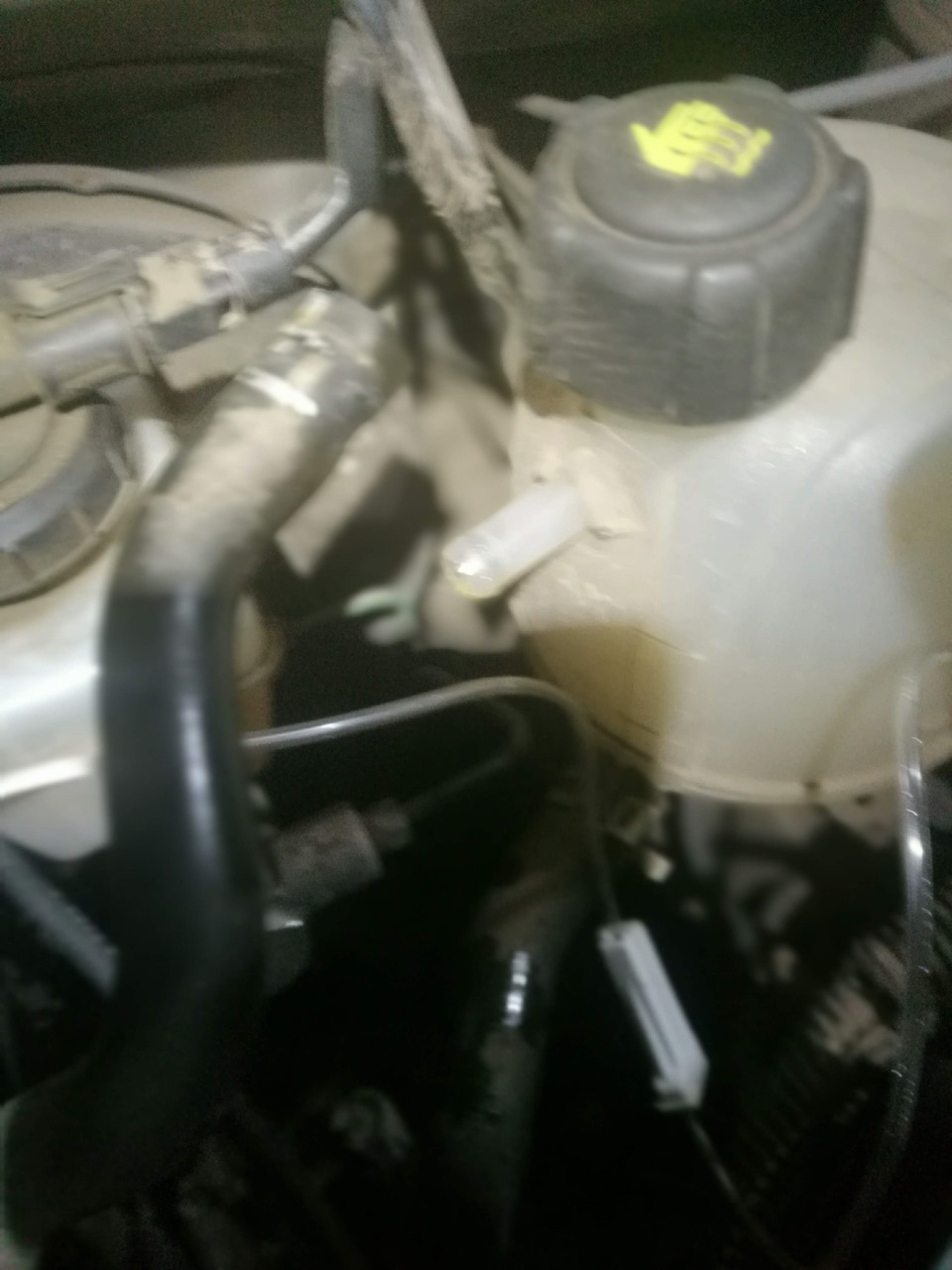

Потом я снял колпачок с пипки отверстия выпуска воздуха и оттуда, “удивительно”, ничего не полилось.
Я отрезал кусок купленной системы для капельниц и натягивая, одел на этот сосок.

Потом я ртом, через другой конец капельницы стал ртом нагонять давление в системе.
Это получается очень легко, так как диаметр прозрачного шланга капельницы очень маленький и поэтому ртом можно создать довольно большое давление.

В итоге, пока я создаю давление ртом через прозрачный шланг, бутылка 1.5 литра набирается полностью.

Пришлось подставить вторую 1.5 литровую бутылку и продолжить это надувательство. 🙂

Вторая бутылка таким образом набралась полностью и я уже стал искать третью бутылку, но неожиданно потом жидкости иссяк и более уже ничего не выдувалось.

После этого я подложил тряпку под корпус термостата и открутил три болта.

Вылилось на тряпку буквально 50 грамм не больше.

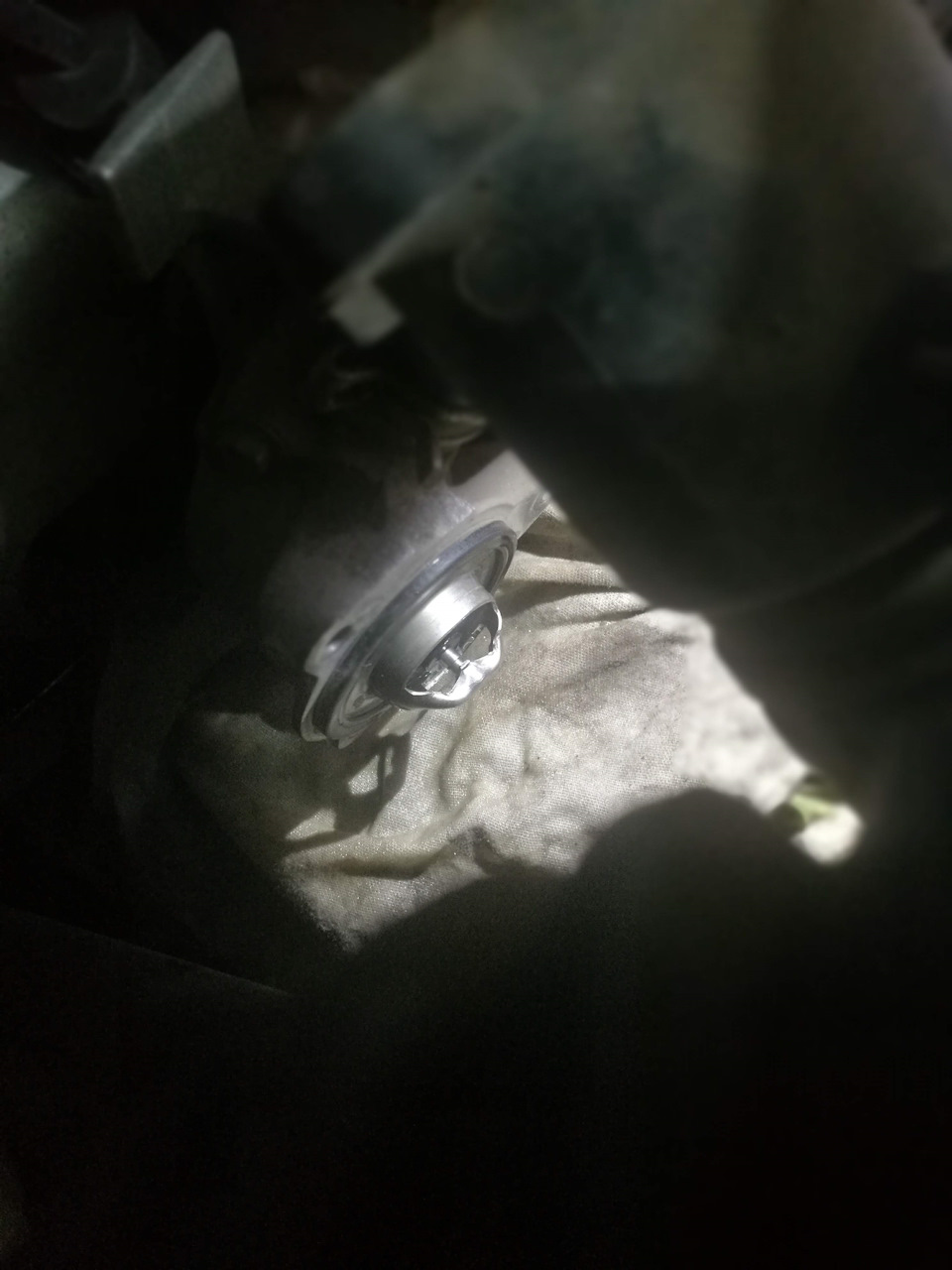

И тут моему виду предстал сам термостат.

Руками он с места не сходил. И только отверткой, просунутой под центральную часть термостата мне удалось его сковырнуть.

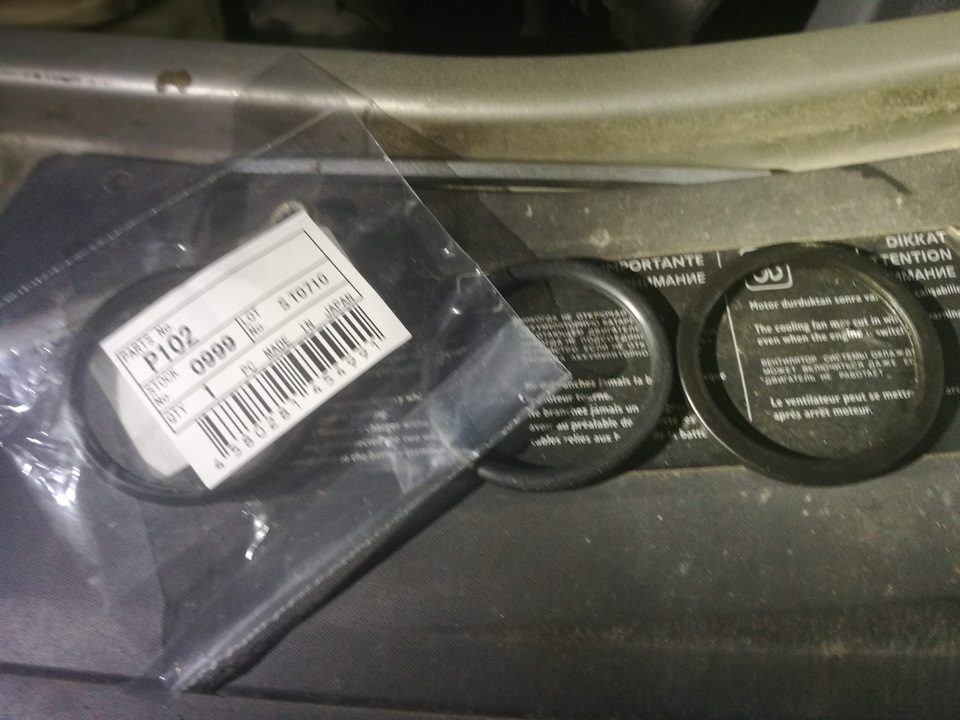

Родная прокладка кольцо имеет самую правильную форму из трех колец.

Решил поставить штатную повторно.

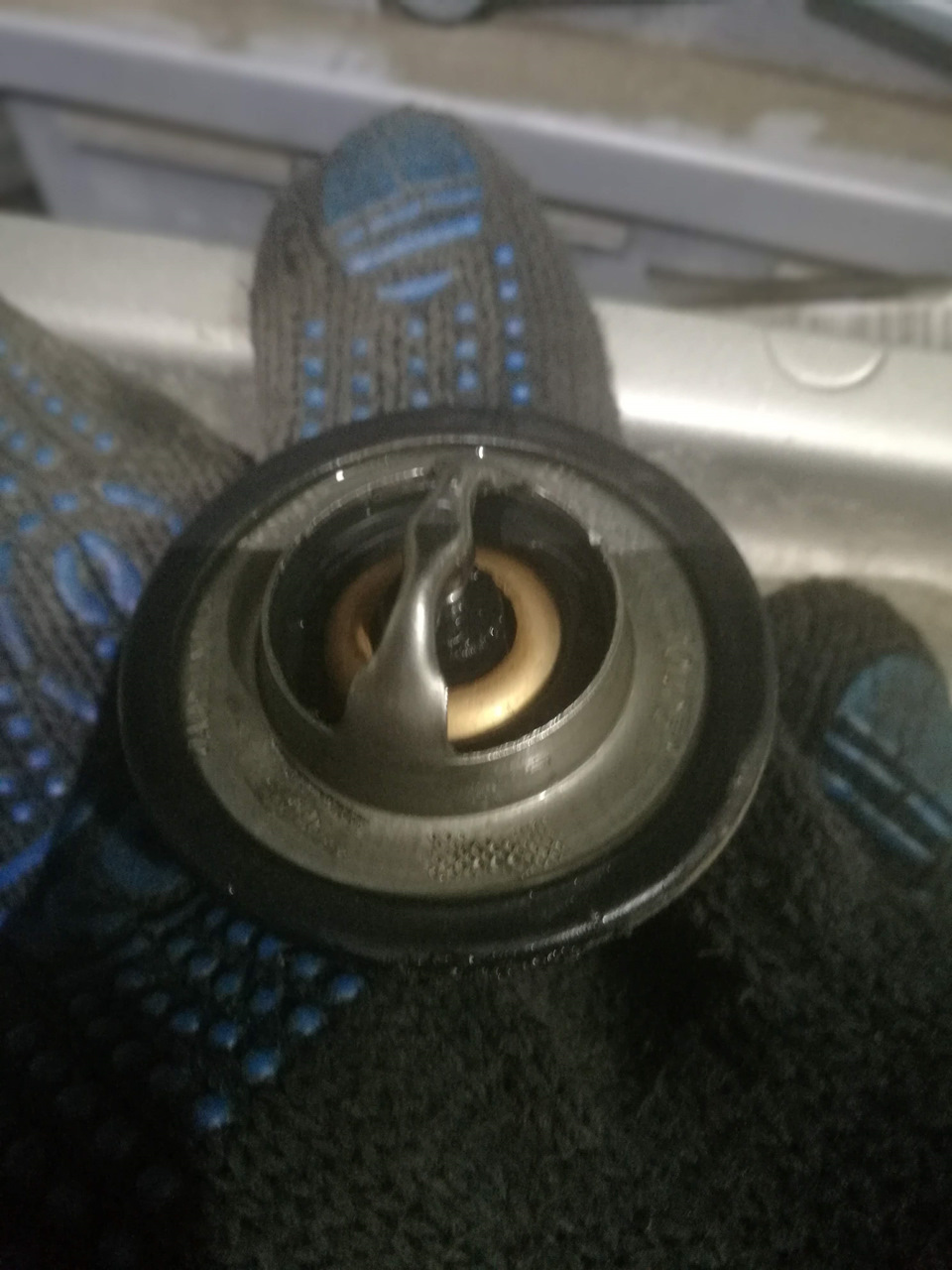

Снятый термостат имел довольно приличный внешний вид.
Если бы не его усталость (более раннее открытие) то еще бы ходил и ходил!

Все протер чистой тряпкой и закрутил всё на место.

Попутно снял защитный кожух выпускного коллектора и посмотрел как поживает моя левая нижняя шпилька, которую я недавно посадил на высокотемпературный герметик.

Вроде всё нормально, ТТТ

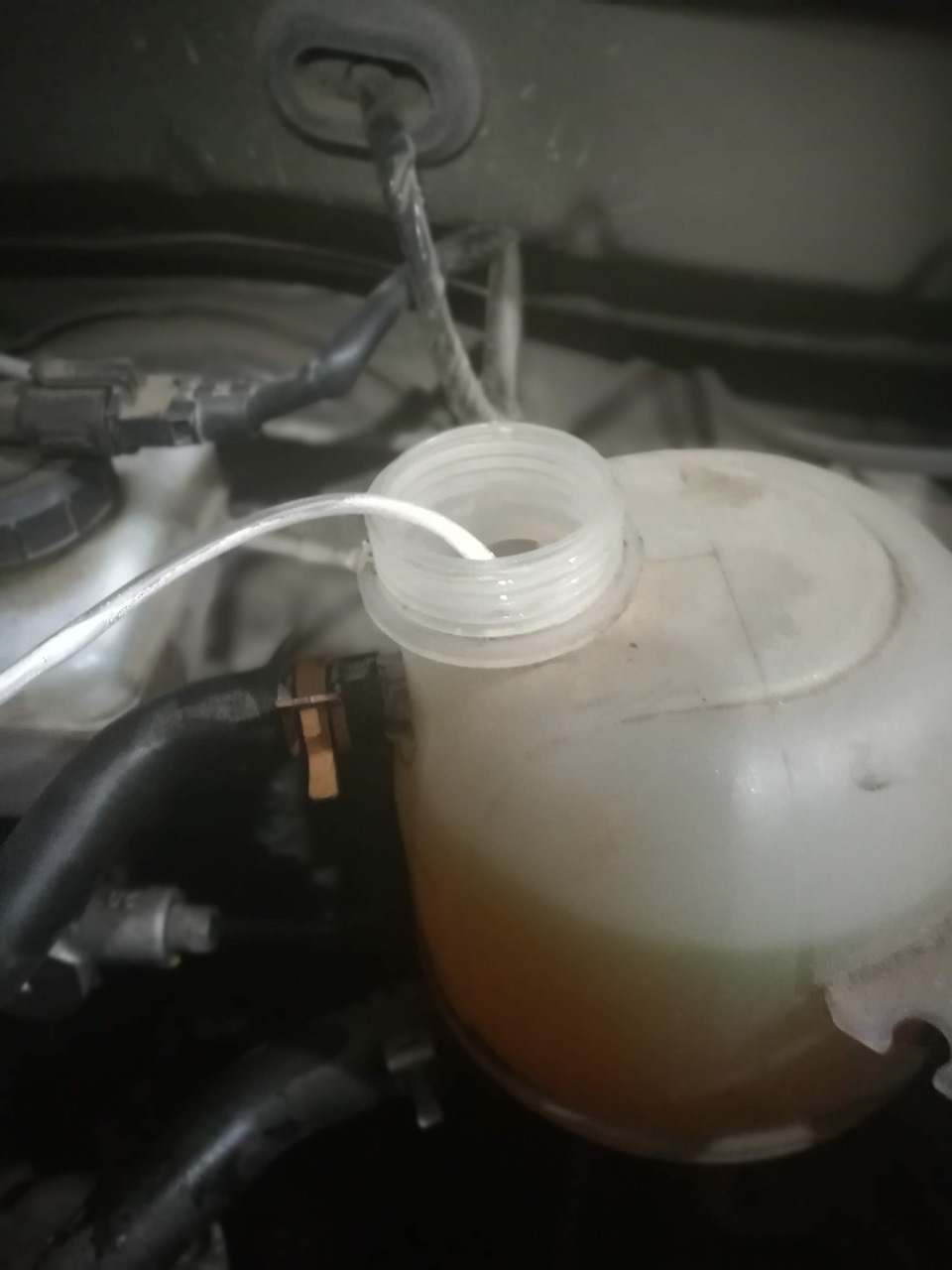

Залил обратно в бачок слитый антифриз, вставил конец прозрачного шланга в расширительный бачок и ЗАВЕЛ МАШИНУ!

На смартфоне стал мониторить температуру двигателя.

Как только температура стала 96 градусов, открылся термостат и в расширительном бачке стала литься жидкость из шланга от термостата.

Прозрачный шлаг нагрелся так, что рукой держать было не комфортно.

Всё время пока машина прогревалась по прозрачному шлангу бежали пузырьки воздуха.

Как только термостат открылся, я заглушил машину, закрутил крышку расширительного бачка, снял с пипки прозрачный шланг и закрутил колпачок на пипку.

Сам колпачок чуть не потерял, если будете его снимать, то кладите его в надежное место!

Поездил по городу. 2-4-2 больше не появлялось.
Печка дует кипятком, вроде воздуха нет.

Оказывается, заменить термостат не так страшно как кажется, все очень и очень просто!

Завтра по утру придется мне проконтролировать уровень и если он будет минимальным, то придется долить.
Но думаю, что потерянные 50 грамм антифриза сильно не повлияют на итоговый уровень и доливки не потребуется.
На подстраховку у меня есть 1 литр оригинального концентрата, купленного у дилера.
Докупить 1 литр дистиллированной воды — и будет целых два литра на доливку.

Можно было мне ртом сильно и не стараться, выдувая весь этот антифриз из системы! 🙂

Всем удачи на дорогах и исправных термостатов по зиме!

Ведь «Зима близко» (англ. Winter Is Coming) (с) Игра престолов. 🙂
