Ремонт заслонки шевроле круз

Ремонт печки Шевроле Круз

Довольно неприятным явлением для автомобилей марки Шевроле Круз является поломка или некорректная работа печки и кондиционера. Данный вид поломки довольно распространённый не потому, что в конструкции автомобиля имеются дефекты, а часто потому что владельцы Шевроле Круз забывают о правилах профилактики:

  • Диагностика охладительной системы.
  • Очистка рабочих деталей от загрязнений (радиатор, фильтр).
  • Использование качественного антифриза и его своевременная замена.

Основными факторами, которые сигнализируют о том, что следует выполнить неотложную диагностику и возможно ремонт системы считаются:

  • Повышение температуры двигателя.
  • Вытекание жидкости из системы охлаждения.
  • Потоки холодного воздуха при включенной печке.
  • Излишнее охлаждение ДВС.

Наиболее распространёнными видами поломок системы охлаждения в результате которых требуется ремонт печки Шевроле Круз являются:

  • Загрязнённый воздушный фильтр салона.
  • Вышедший из строя мотор привода воздушной заслонки дефлектора.
  • Сломанная тяга привода моторчика.

Как разобрать панель Шевроле Круз

Чтобы выполнить ремонт заслонки печки Шевроле Круз панель следует разбирать частично с водительской стороны. В случае, когда требуется выполнить замену корпуса печки, придётся полностью разбирать панель. Опишем первый вариант ремонта, потому как второй вид работ рекомендуется заказывать только в официальном сервисе Шевроле.

Этапы снятия торпеды Шевроле Круз для ремонта заслонки:

  • Первым делом необходимо снять с фиксаторов небольшой бардачок под рулём, который достаточно немного потянуть вверх, а затем на себя.

  • Далее через образовавшийся проход вытащить регуляторы света фар и отключить их от электричества.
  • Теперь при помощи отвёртки поддеваем и вытаскиваем боковую накладку на панели, после чего откручиваем 3 болта крепления и снимаем нижнюю пластиковую панель.

    Затем необходимо снять моторчик привода заслонки, предварительно отсоединив патрубок обдува ног.

    Теперь чтобы достичь тяги, необходимо нагретым канцелярским ножом вырезать в пластиковой панели отверстие.

  • После вскрытия можно будет увидеть сломанную тягу, которую восстанавливают при помощи велосипедной спицы, сделав из неё специальный крючок.
  • Затем нужно нагреть отдельный кусок спицы и с его помощью сделать отверстие в тяге. После чего готовый крючок устанавливаем в проделанное отверстие.

  • Чтобы обеспечить устойчивость крючка, на его концы следует надеть маленькие гайки и прикрепить их суперклеем.
  • Затем проверяем работоспособность воздушной заслонки и закрываем вырезанное отверстие герметиком.

    Сборку следует выполнять в обратной последовательности.

    Ремонт заслонки печки Шевроле Круз довольно сложный вид ремонта, который требует профессионального подхода и специального инструмента. Несоблюдение процесса ремонта могут привести к дорогостоящим последствиям, поэтому лучше обращаться к профессионалам. Официальный сервисный центр Шевроле Авторусь в Москве и Подольске гарантирует качественное разрешение всех проблем не только с ремонтом радиатора печки, но и с другими неисправностями автомобилей. Приезжайте в Авторусь!

    Заслонка на Chevrolet Cruze

    Типичные проблемы с заслонкой печки на Шевроле Круз:

    • электрический моторчик не запускается при его активации рычагом управления;
    • скорость вращения моторчика нестабильная, периодическая, количество оборотов то увеличивается, то снижается;
    • поток воздуха нестабильный, прерывистый;
    • с одной стороны дефлекторов поступает холодный воздух, с другой горячий;
    • дует холодный поток воздуха, несмотря на установленную максимальную температуру рычагом управления;
    • заслонка рециркуляции печки не полностью перекрывает канал подачи воздуха;
    • воздушный поток тёплый, но скорость поступления слабая.

    Причины поломок

    • блок предохранителя неисправен, перегорел;
    • недостаточные контакты на клеммниках;
    • превышено максимальное напряжение, короткое замыкание;
    • заслонка печки деформирована;
    • разгерметизация системы, течь магистральных патрубков, деформация крышки расширительного бачка;
    • засорение воздушной магистрали подачи воздуха, каналов, дефлекторов;
    • механическое, техническое повреждение после аварии, столкновения, удара;
    • нарушение целостности соединительных участков подачи воздуха;
    • электрический моторчик пришёл в непригодность, обмотка ротора сгорела, произошло короткое замыкание;
    • повреждение рычага заслонки;
    • бортовой датчик некорректно измерят, показывает температуру внутри, из-за чего электронный блок управления идентифицирует системную ошибку.
    Читать еще:  Ремонт рейки мазда 3

    Способы устранения поломок

    Учитывая несложность конструкции системы отопления, некоторые поломки владелец может самостоятельно устранить, снять своими руками печной отопитель. Когда причина поломки в обмотке или повреждении электрической цепи, нужно обращаться за помощью к специалистам СТО.

    Не имеете опыта в обслуживании Шевроле Круз, изначально доверьте дело настоящим профессионалам. Точно решили устранить поломку – тогда подготавливайте инструментарий, расходные материалы. Время на ремонт один час, при условии соблюдения рекомендаций.

    • диагностика с применением компьютерного оборудования для считывания системных ошибок электронного блока управления, их удаление, устранение;
    • визуализация, дефектовка магистралей, каналов подачи воздуха, проверка уровня антифриза в расширительном бачке;
    • когда первые два этапа не дали положительного результата – демонтаж передней торпеды, извлечение печного отопителя, замена заслонки, рычага. Сборка и установка на штатное место.

    Решение проблем с заслонкой печки на Шевроле Круз

    Начинаем ремонт отопителя только после диагностики, оценки общего состояния автомобиля, идентификации поломок, расчёта количества необходимых запасных частей. В условиях мастерской это обязательное условие, конечно, если речь идёт о сертифицированных сервисных центрах.

    • выставляем автомобиль Шевроле Круз на ровную площадку, чтобы по периметру был обеспечен доступ к переднему водительскому и пассажирскому сидениям;
    • необходимо снять обе клеммы с аккумуляторной батареи. Мотористы рекомендуют ограничиться одной – минусовой, но в целях безопасности две;
    • широко распахиваем переднюю водительскую и пассажирскую двери Chevrolet Cruze;
    • прижимая по краям стенки вещевого ящика, извлекаем его со штатного места;
    • появился небольшой проём, через который аккуратно отсоединяем контактные платы от аудиосистемы, магнитолы, рычагов управления климатическим оборудованием;
    • извлекаем встроенное штатное оборудование, чтобы центральная часть консоли была пуста;
    • отвёрткой с плоским наконечником аккуратно поддеваем с внутренней стороны пластмассовые вставки по центру консоли;
    • справа и слева от дверных проёмов извлекаем пластмассовые треугольники, отвинчиваем торпеду, аналогичную процедуру проводим с двумя крепежами по центру торпеды;
    • извлекаем переднюю консоль Chevrolet Cruze, отвинчиваем переднюю защитную балку, выводим из салона. Это своеобразный пассивный вид безопасности, защищающий водителя и пассажира при лобовом столкновении.

    Доступ к заслонке печного отопителя обеспечен. Остаётся только заменить тягу, установить новую. Готово. При необходимости проводится ревизия всего агрегата. Завершающий этап: сборка и установка на штатное место. На автомобиль Шевроле Круз идеально подходит тяга от Шевроле Лачетти.

    Так что покупать оригинал вовсе не обязательно. Цена на рычаг заслонки зависит от места приобретения и не превышает 350 рублей за оригинал. Аналоги имеют стоимость ниже на 150 рублей.

    Замена рычага заслонки рециркуляции Chevrolet Cruze окончена. При условии бережного обращения срок эксплуатации неограниченный. Однако встречаются исключения в виде брака, от которых никто не застрахован.

    Независимо от типа поломки, всегда отдавайте предпочтение оригинальным расходным материалам. Приобретайте детали в автомагазинах, устанавливайте в сертифицированных мастерских, где предоставляется гарантия качества.

    Chevrolet Cruze ❄WHITE BEAST❄ › Logbook › Ремонт заслонки печки ( часть 1)

    Всем привет!
    Так как мимо меня не проходит практически не одна “крузовская” болячка, Я давно решил выкладывать в своём БЖ все крузовские болячки и их решения, но хотел это сделать так чтобы эти записи максимально подробно описывали решение этих проблем, чтобы Крузоводы знали что в моем БЖ можно найти всю информацию по данной проблеме и не лазить больше по сетям инета в поисках недостающей информации.
    Скажу сразу что постов на драйве как устранить эту поломку много, но в каждом посте остаются какие то вопросы, и приходится собирать инфу не в одном месте, как собственно я и делал.
    Моя запись будет состоять из 3 частей . извиняйте! но будет описывать все максимально.
    Отвечу сразу на вопрос: “почему не вырезал окошко и не сделал крепление” — потому что очень много отзывов от тех кто делал через окошко, что проблема возвращается, а я не люблю полумеры, и если я чего то берусь делать, то это должно быть сделано капитально, а значит, будем снимать всю панель)))

    Читать еще:  Рено логан заправка кондиционера

    Хватит слов переходим к делу.

    Вот так у меня дул воздух

    Для того чтобы ХОРОШО отремонтировать заслонки печки, нужно снимать панель и доставать саму печку.
    Для этого понадобятся насадки на отвертку с головками на 5,5 на 7, 10, головку на 13 с воротком и удлинителем, крестовую отвертку. (отвертка с насадкой на 5.5 нужна будет короткая около 10 см)

    Еще я купил вот такой наборчик, но скажу честно, что с легкостью можно обойтись и без него.

    Полезный совет: все скрытые от первого взгляда ботлы складывать в разные места и подписывать номер а на место откуда они клеить малярный скотч с этим же номером. потом будет легче найти места откуда эти болтики по приклеенному скотчу. С проводами можно не боятся, все разъемы разные не перепутать.

    Самым первым делом скидываем клеммы с аккумулятора и + и —

    Чтобы не бегать из стороны в сторону, как делал это я по незнанию, разбираем все сначала со стороны водителя

    Начинаем снимать панель приборов

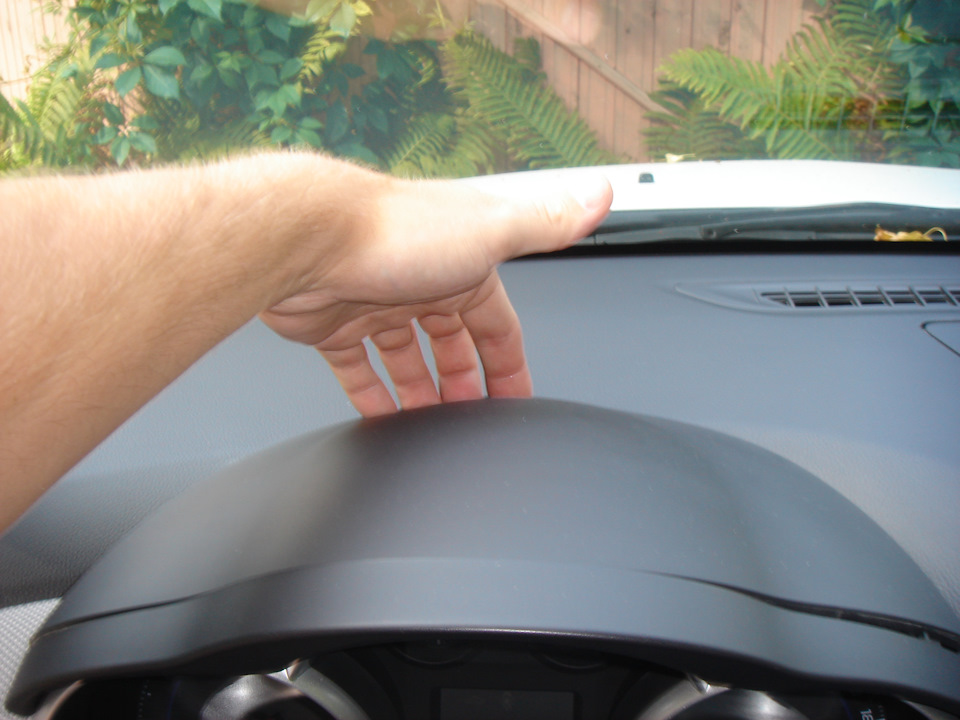

    Просто тянем козырек вверх, он на защелках.

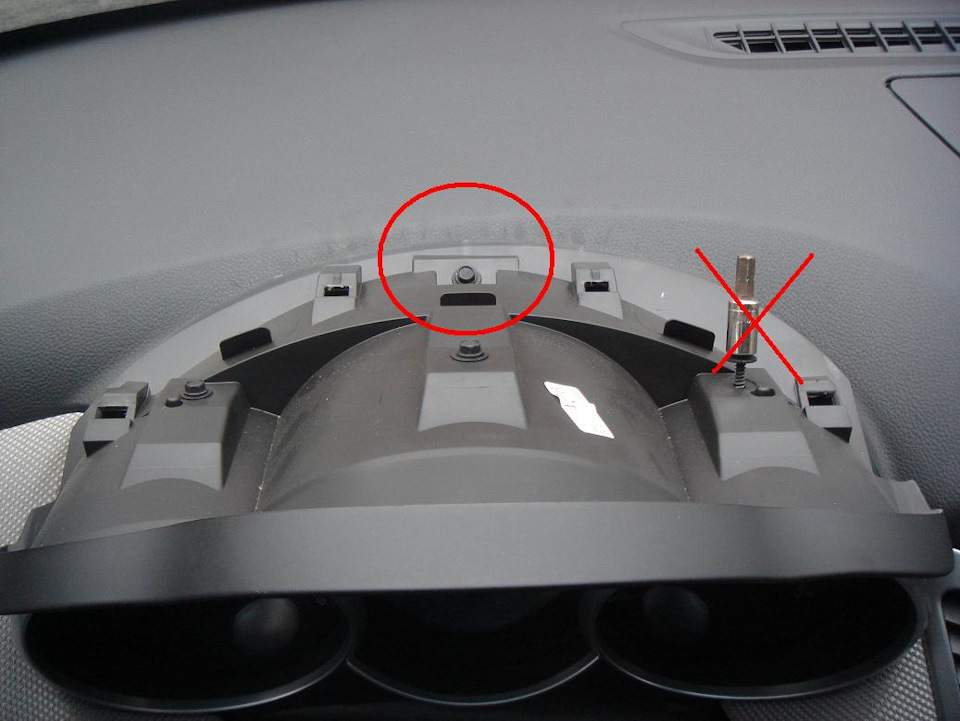

    Откручиваем 1 болтик по центру

    Тянем на себя и вверх

    Приподнимаем верхнюю обшивку руля и выкручиваем еще 2 болта

    Снимаем приборку вместе с верхней накладкой руля ( не пытайтесь отсоединить накладку) и выкручиваем один болт ( вот место этого болта можно приклеить молярный скотч с любым номером)

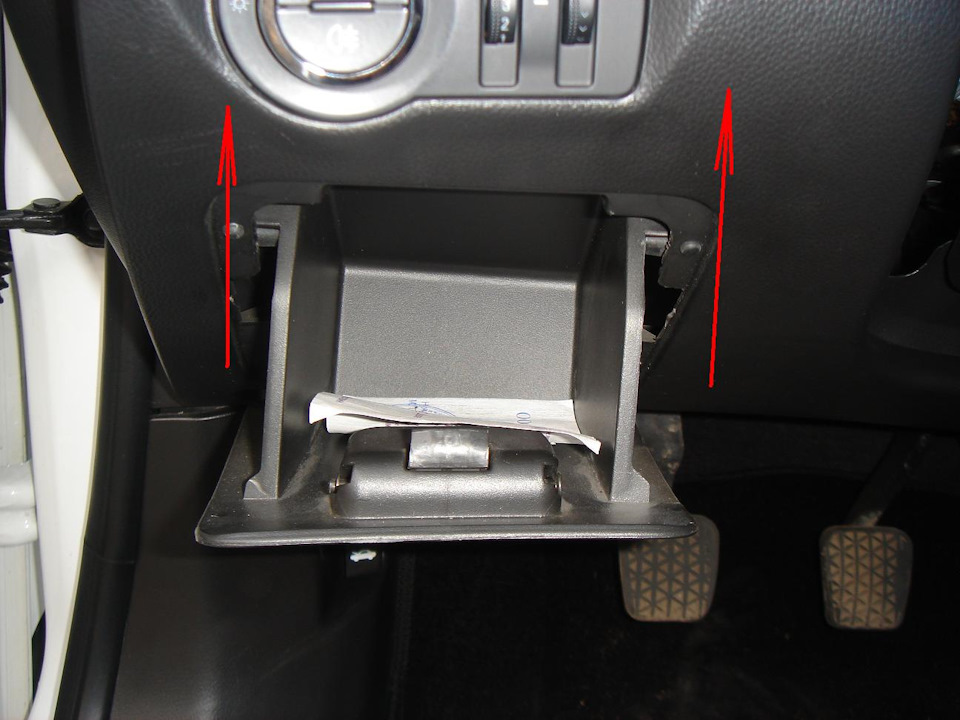

    Снимаем бардачок, в полуоткрытом состоянии тянем его на верх

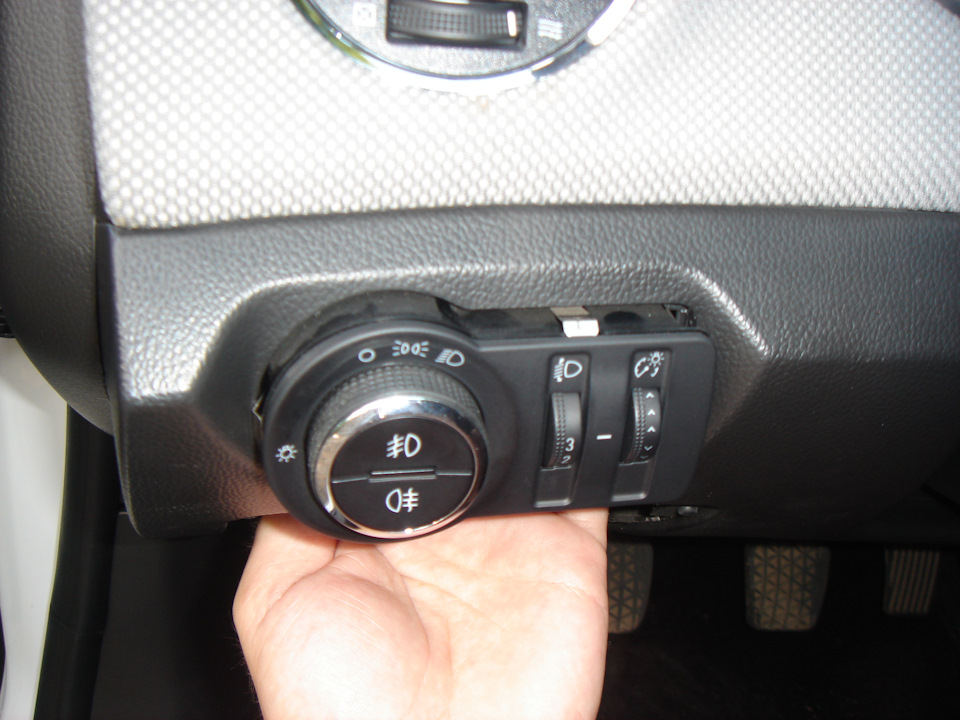

    Вытаскиваем блок света, на защелках

    Снимаем тканевую накладку вместе с воздуховодом, подцепить можно пластиковой картой, держится только на защелках

    Так же снимаем маленькую тканевую накладку с правой стороны руля
    Далее снимаем боковую заглушку панели, так же подцепив ее лопаткой или картой, помогая рукой через отверстие воздуховода ( сидит сильно) и откручивам 2 болта под ней

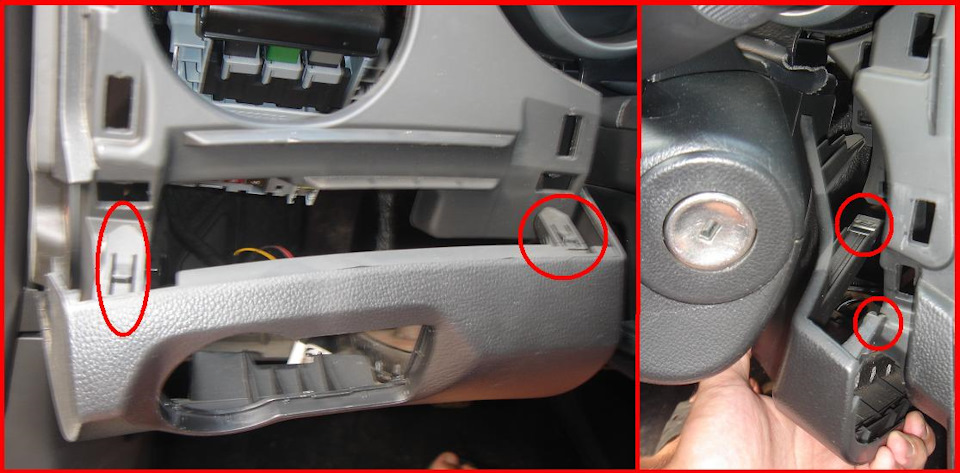

    Снимаем нижнюю накладку, внизу на болтах на верху на защетках

    Выкручиваем 1 болт под этой снятой накладкой

    Снимаем нижнюю обшивку руля 3 болта, поворачиваем руль в одну сторону, видим болт, в другую еще один и последний внизу

    Ремонт печки на Шевроле Круз

    Недавно столкнулся с проблемой работы печки, точнее её заслонок. Суть в том, что со стороны водителя всегда дует холодный воздух, а со стороны пассажира всё в штатном режиме. Начал читать разные статейки и выяснил для себя, что я не одинок — рано или поздно все крузоводы с этим сталкиваются. Решить проблему простой заменой узла у официального дилера оказалось не самым дешёвым и быстрым способом. Так как случай не гарантийный, ценник космический (14 000 руб. с работой), да и по времени это целый день. Кроме того, никто не гарантирует, что больше проблема не повторится.

    Потратив пару часов на поиски в интернете, нашёл простое решение проблемы в одной статейке. Теперь хочу поделиться опытом лечения данной болезни Крузов.

    1. Снимаем обшивку. Всё держится на клипсах: если немного потянуть её на себя, она целиком окажется в руках.

    Читать еще:  Замена сцепления ауди а4

    Снимаем обшивку со стороны водителя.

    2. Для удобства в работе я снимал также бардачок — в принципе, можно не снимать. Нужно его потянуть вверх в открытом состоянии, тогда он выскочит из пазов.

    Снимаем водительский бардачок

    3. Снимаем обшивку со стороны двери, аккуратно поддев отвёрткой, и откручиваем болт крепления обшивки под рулём.

    Снимаем обшивку со стороны двери и под рулём.

    4. Откручиваем оставшиеся шурупы накладки под рулём и — также для удобства — снимаем накладку с тканью (висит на клипсах).

    Снимаем декоративную накладку под рулём и справа от него

    5. Откручиваем шуруп крепления воздуховода для ног и снимаем его.

    Снимаем воздуховод для ног

    7. Снимаем воздуховод для ног пассажиров, которые сидят сзади. Он стоит в распор.

    Снимаем воздуховод ног пассажиров, которые сидят сзади.

    8. Снимаем моторчик, который управляет потоками горячего и холодного воздуха. Он крепится на двух шурупах.

    Снимаем сервопривод заслонок

    9. Маркером размечаем границы под отверстие и при помощи гравера вырезаем. Советую вырезать, чуть отступив от края, и резать неглубоко, так как, не зная, в каком положении зависла заслонка, вы рискуете повредить её резиновую прокладку. Также резать нужно не до конца, чтобы упростить в дальнейшем процесс сборки.

    Размечаем и вырезаем отверстие где находятся нужные нам крепления

    10. После несложной операции чётко видно, что крепление тяги, которая регулирует подачу горячего и холодного воздуха, сломано и находится отдельно от самой заслонки.

    Выявление проблемы

    11. Для ремонта крепления тяги я изготовил следующее крепление, буквально на коленке. Большее отверстие советую сделать чуть больше, чем диаметр крепления на заслонке, чтобы был небольшой люфт. Шурупы взял какие были и просто их укоротил.

    Подготовка к сборке (готовим шурупы и новое крепление тяги)

    12. Подогнав тягу к заслонке таким образом, как оно должно было быть, накидываем наше новое крепление и сверлим отверстие под первый шуруп. Используйте сверло меньшего диаметра, чем шуруп, чтобы при сборке всё было в натяг. Не советую его затягивать до конца (при монтаже нужно будет более точно отрегулировать положение тяги и заслонки), и аккуратно сверлите второе отверстие. При вкручивании шурупов не переборщите с усилием, рискуете доломать всё окончательно. Конструкторы GM явно просчитались и не учли, что данный узел может сломаться и, тем более, что он ремонтопригоден.

    Подогнав тягу к заслонке на её родное крепление размечаем отверстие под первый шуруп.

    13. После фиксации нового крепления на тяги, я его также зафиксировал на заслонке при помощи маленького кусочка шланга и суперклея.

    Если будете использовать суперклей, проверьте, что узел остался подвижным, иначе смысла в ремонте нет!

    Закрепляем тягу

    14. Аккуратно обработав все края внутри и снаружи, начинаем процесс сборки.

    САМОЕ ГЛАВНОЕ! Перед тем как всё заклеить намертво, нужно проверить работоспособность и выставить положение заслонки и моторчика. Положение моторчика можно изменить регулятором температуры, а заслонки — рукой!

    Замазываем отверстия герметиком

    Проделанное мной технологическое отверстие я замазал герметиком, который сохнет за 15 минут.

    Далее собираем в обратном порядке. На ремонт я потратил 2 часа времени, 0 рублей и следующие инструменты: гравер с диском, дрель, отвёртка с насадкой (размер не помню), отвёртка плоская, пара свёрел, герметик и немного терпения.

    И теперь я могу гарантировано сказать, что само по себе там больше ничего не сломается.
