Ремонт переднего редуктора нива шевроле

Communities › Chevrolet Niva › Blog › Передний редуктор шеви-нива–сборка и регулировка

…Итак, собираем предний редуктор.Запрессовали наружные кольца подшипников в картер-теперь замеряем базу картера.Ставим подшипники ВПЗ с металлическими сепараторами.

Подобрали регулировочное кольцо нужной толщины, запрессовали подшипник на ведущую шестерню, надели распорную втулку-все в картер, передний подшипник на хвостовик, маслоотражетельную шайбу, запрессовываем сальник

сальник на месте, теперь фланец, шайбу, и затягиваем гайку фланца-устанавливаем преднатяг подшипников ведущей шестерни, проверяем…

готово. главная пара у нас 2101,10/43, 4,3 была найдена у запасливого дедушки(Царствие ему Небесное)-в советское время люди запчастями впрок запасались.

собрали дифференциал-все сателлиты, шестерни полуосей, ось сателлитов-все новое, новые же и подшипники

напрессовываем подшипники дифференциала

Если нет оправки-можно воспользоваться старой распорной втулкой.

Осталось установить дифференциал и отрегулировать редуктор.Из своего субъективного опыта выработал следующий алгоритм действий.
Сначала беру гайки бугелей о закручиваю их без крышек до конца резьбы на посадочных местах подшипников картера

Затем равномерно откручиваю до того момента чтобы можно было вставить дифференциал

Всталяю дифференциал и от руки подкручиваю гайки-одну ослабляю, другую закручиваю-чтобы установить приблизительно нужный зазор в зацеплении ведущей и ведомой шестерни.После этого надеваю крышки подшипников диффа и закручиваю пока не сильно.Беру спецключ и проверяю как крутятся регулировочные гайки, нормально ли они по резьбе вращаются

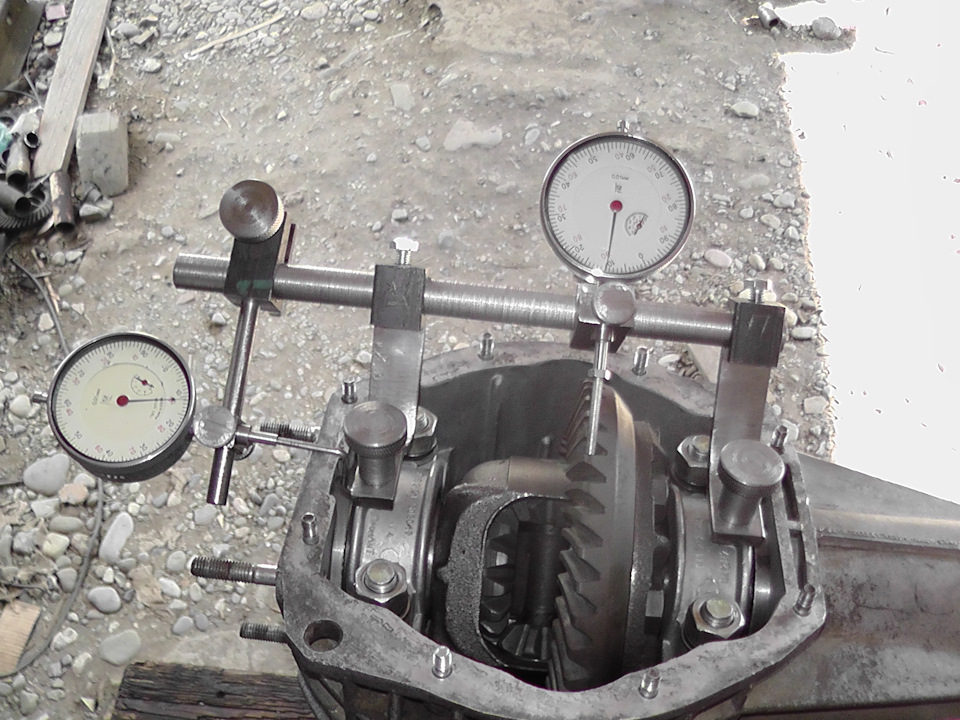

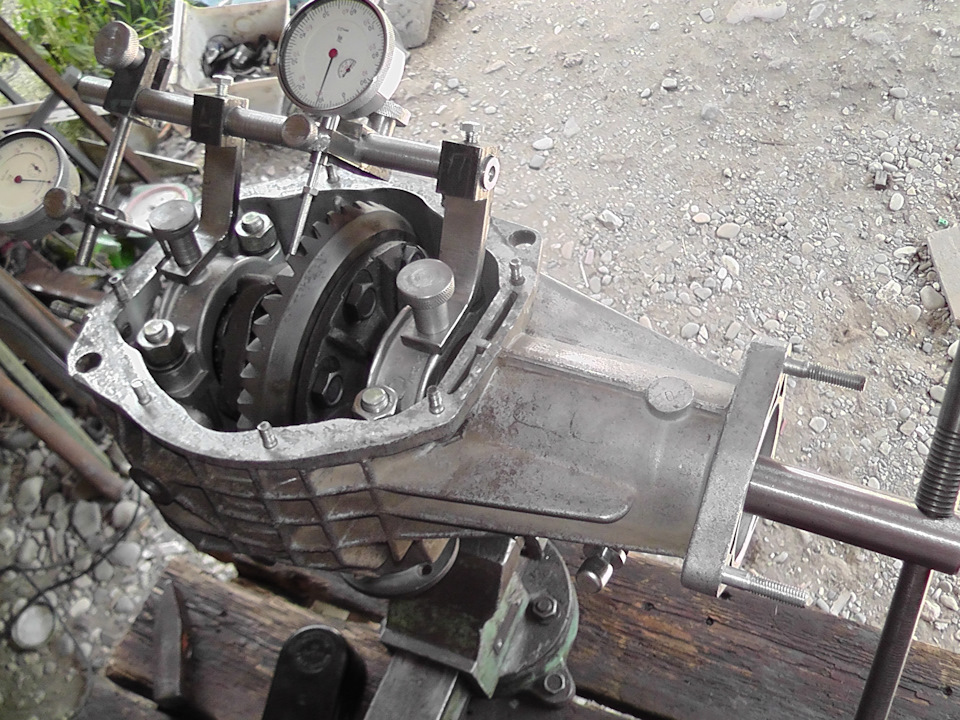

Теперь переходим к регулировке редуктора-устанавливаем зазор в зацеплении главной пары и преднатяг подшипников дифференциала.В отличие от заднего, на переднем редукторе расхождение крышек должно быть в пределах 0,08-0,11 мм.

Ну, все, готово, редуктор собран и отрегулирован.Задний, конечно, проще собирать…

Recommendations

Comments 9

Здравствуйте! Написал в Личку!

Вам надо бизнес открыть, я бы сам выслал вам на ремонт РПМ

С таким чудо набором грех не отрегулировать, а я все как музыкант на слух и ощупь(((

Поподались пару редукторов на которых даже такой чудо набор бессилен… По пятну видно было что не то кольцо. Собираем по оправкам, ставим- гудит, снимаем и подгоняем по пятну все работает как надо

Один правда был 5,1 естественно не вазовская пара- его подогнали по пятну и перестал гудеть. А один 3,9 пара с виду в отличном состоянии- по оправкам гудит, по пятну гудит…колец под подшипник перебрал штук 15 так и не смогли ничего от него добиться, подши ставлю только импортные новые… Видимо бывают случаи когда пара уже не поддается никаким регулировкам

Поподались пару редукторов на которых даже такой чудо набор бессилен… По пятну видно было что не то кольцо. Собираем по оправкам, ставим- гудит, снимаем и подгоняем по пятну все работает как надо

такое бывает, когда редуктор прошел тыщ сто-на хвостовике под кольцом вырабатывется десятка-другая-тут уже по величине отклонения не отрегулируешь…

С таким чудо набором грех не отрегулировать, а я все как музыкант на слух и ощупь(((

с набором хорошо когда пары новые или бу без пробега с ослабшей гайкой фланца, и без выработке на торце от кольца…

Всё о переднем редукторе Шеви Нивы — устройство, неисправности, ремонт

Редуктор переднего моста Нивы Шевроле передает крутящий момент на передние колеса автомобиля.

Необходимое усилие передается на его от раздаточной коробки через карданный вал.

Узел снижает угловую скорость, увеличивает крутящий момент и распределяет его между колесами.

Устройство

Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.

Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:

Признаки неисправности

Поломки механизма чаще всего проявляют себя в виде посторонних шумов или утечки масла. Давайте рассмотрим самые распространенные проблемы, возникающие с редуктором переднего моста, и способы их устранения.

Читать еще:  Регулятор холостого хода форд фокус 1

Повышенный шум во время движения возникает в следующих случаях:

  • Изношены подшипники внутреннего шарнира или дифференциала.
  • Повреждены шестерни.
  • В картер залито мало трансмиссионного масла.
  • Неправильно отрегулированы шестерни или подшипники дифференциала.

Для устранения неисправности нужно проверить уровень трансмиссионки и при необходимости долить ее.

Также следует произвести регулировку подшипников и шестерен, а также выставить правильные зазоры и моменты затяжки. Изношенные и поврежденные детали необходимо заменить.

Шум при торможении двигателем или разгоне появляется из-за ослабленной затяжки гайки фланца или неправильной регулировке подшипников и шестерен. Такая проблема устраняется регулировкой зазоров и момента затяжки.

Также шум во время разгона и торможения двигателем появляется в результате износа одного либо нескольких подшипников. Тогда их необходимо заметить.

Стук при начале движения — это следствие износа отверстий для крепления осей. Он пропадет после замены коробки дифференциала. Иногда приходится заодно менять оси шестерен.

Утечка масла — свидетельство износа манжет сальников, слабой затяжки крепления крышки картера или повреждения уплотнений. Если течь наблюдается из-под прокладки, нужно заменить ее и затянуть резьбовые соединения. Утечка трансмиссионного масла в районе хвостовика устраняется путем замены сальника.

Как поменять?

При серьезных поломках механизма имеет смысл заменить его на новый. Для этого вам понадобится новый редуктор и небольшой комплект инструментов:

  • баллонный ключ;
  • домкрат (если работа выполняется на смотровой яме);
  • зубило:
  • молоток;
  • шестигранный ключ на 12;
  • накидные или рожковые ключи на 13, 17 и 27;
  • шприц для заливки трансмиссионного масла;
  • емкость для отработки.

Важно: замену или ремонт редуктора не удастся выполнить без подъемника, смотровой канавы либо эстакады.

Порядок работы

  1. Подставить под редуктор емкость для отработки.
  2. Открутить сливную, затем заливную пробки.
  3. Дождаться, пока вся трансмиссионка вытечет из редуктора.
  4. Открутить и снять передние колеса.
  5. Открутить карданный вал от фланца на хвостовике.
  6. Отстыковать и вывесить кардан.
  7. Открутить крепление правой крышки от поперечины подвески.
  8. Отвернуть гайки крепления и отстыковать амортизаторы от передних рычагов.
  9. Раскрутить резьбовые соединения, удерживающие крышки подшипников приводов колес.
  10. Открутить гайки крепления скоб, удерживающих редуктор.
  11. Отвернуть гайку, удерживающую крепление левой крышки редуктора к поперечине.
  12. Снять ступичные колпачок и открутить гайку ступицы правого колеса.
  13. Демонтировать центрирующую втулку.
  14. Сжать пружину подвески и отвернуть крепления шаровых опор.
  15. Отвести поворотный кулак в сторону.
  16. Отсоединить приемную трубу от выпускного коллектора.
  17. Отвести редуктор назад.
  18. Снять привод правого колеса.
  19. Демонтировать редуктор с машины

Для установке нового узла на место необходимо выполнить операции в обратном порядке.

Важно: после монтажа редуктора не забудьте залить в него трансмиссионное масло. Иначе вскоре придется снова менять его другим

Ремонт

Не обязательно покупать новый узел. Можно самостоятельно заменить сальники или шестерни, а затем отрегулировать механизм. Ремонтировать механизм имеет смысл, если большинство деталей не изношены. Иначе стоит переплатить и установить заведомо рабочий узел, чтобы больше не возвращаться к ремонту.

Для ремонта и регулировки редуктора переднего моста понадобятся:

  • керно;
  • молоток;
  • накидные ключи на 10 и 17;
  • вороток с удлинителем;
  • торцевые насадки на 10, 17,19;
  • выколотка;
  • съемник для подшипника;
  • монтажная лопатка;
  • штангельциркуль;
  • пассатижи;
  • динамометр;
  • плоский щуп;
  • уровень;
  • тиски.

Также понадобятся новые прокладки под крышки.

Видео о ремонте РПМ

Совет: замена сальника ведущей шестерни не требует полной разборки узла. Поэтому многие из перечисленных приспособлений и инструментов не понадобятся.

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

  • уровень;
  • штангенциркуль;
  • плоские щупы для измерения зазоров;
  • регулировочные кольца с шагом 0,05 мм;
  • идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

  1. Горизонтально выставить привалочную плоскость картера (понадобится уровень);
  2. Установить на постель подшипников металлический пруток.
  3. Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
  4. Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
  5. Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
  6. Динамометрическим ключом затянуть гайку с усилием 12 кгс.
  7. Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку.

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

  • Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
  • Используя штангенциркуль, замерить расстояние между обеими крышками.
  • Затянуть вторую гайку.
  • Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
  • Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.
Читать еще:  Шевроле авео замена свечей

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.

Видео о разнице РПМ Шнивы и ВАЗ 2121:

Передний мост Нива Шевроле

Устройство переднего моста Шеви Нива: 1 – грязеотражатель; 2 – нижняя крышка картера редуктора; 3 – подшипники ведущей шестерни; 4 – корпус дифференциала; 5 – пробка сливного отверстия; 6 – пробка заливного и контрольного отверстия; 7 – подшипник корпуса внутреннего шарнира; 8 – сальник; 9 – корпус внутреннего шарнира привода колес; 10 – пружинная шайба; 11 – стопорное кольцо; 12 – крышка подшипника; 13 – регулировочная гайка; 14 – подшипник коробки дифференциала; 15 – крышка подшипника; 16 – болт крепления крышки; 17 – опорная шайба; 18 – сателлит; 19 – шестерня полуосей; 20 – картер редуктора; 21 – сапун; 22 – крышка подшипника внутреннего шарнира; 23 – ось сателлитов; 24 – регулировочное кольцо; 25 – ведущая шестерня; 26 – распорная втулка подшипников; 27 – сальник ведущей шестерни; 28 – фланец.

Передний мост Нива Шевроле представляет собой главную передачу и дифференциал, установленные в одном картере. Дифференциал, шестерни главной передачи и подшипники редуктора переднего и заднего мостов одинаковы. Картер редуктора переднего моста литой, спереди и снизу закрыт крышками. Крышки картера уплотнены прокладками.

Замена масла в переднем мосту Нива Шевроле

Завод изготовитель рекомендует замену масла в редукторе переднего моста каждые 45 тысяч пробега, для его замены потребуется ключ на 17, шестигранник на 17, шприц и емкость для старого масла. Лучше всего производить замену масла в редукторе Нива Шевроле после поездки на горячую

Отверните сливную пробку картера переднего редуктора и слейте масло в емкость после чего заверните пробку обратно

Отверните заливную пробку и залейте новое трансмиссионное масло при помощи шприца до уровня нижней кромки заливного отверстия и заверните заливную пробку. На этом замена трансмиссионного масла на Шеви завершена.

Замена сальника хвостовика Нива Шевроле передний мост

Сальник подлежит замене на новый при обнаружении течи масла, для его замены потребуется клю на 13, 24, отвертка, динамометрический ключ и молоток. Перед заменой сальника хвостовика переднего редуктора на Нива выключите передачу и заглушите двигатель, слейте масло из картера переднего моста и отсоедините передний карданный вал Шеви от фланца ведущей шестерни редуктора переднего моста. Выведите корпуса внутренних шарниров приводов передних колес из зацепления с шестернями полуосей редуктора переднего моста. Определите момент сопротивления вращению гайки фланца ведущей шестерни и замените сальник. Установите снятые узлы и детали в порядке, обратном снятию и залейте масло в редуктор.

Замена подшипника и сальника корпуса внутреннего шарнира привода переднего моста Шеви Нива

Перед началом работ приготовьте молоток, бородок, съемник стопорных колец и герметик. Для замены подшипника и сальника корпуса внутреннего шарнира потребуется снять привод передних колес после чего

Снимите стопорное кольцо подшипника, при помощи молотка и деревянной проставки сбейте и снимите корпус и подшипник с вала

Используя молоток и бородок, снимите сальник внутреннего ШРУС переднего колеса

Смажьте рабочую кромку сальника трансмиссионным маслом, а на наружную поверхность нанесите тонкий слой герметика

Затем при помощи молотка аккуратно запрессуйте сальник в корпус, установите снятые детали в порядке, обратном снятию, при необходимости произведите замену старого подшипника ШРУс Нива Шевроле на новый.

Читать еще:  Ремонт актуатора сцепления тойота королла

Снятие и установка редуктора переднего моста Шеви Нива

Редуктор переднего моста Нива Шевроле снимают для замены или ремонта. Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя. Ремонт редуктора Шевроле в гаражных условиях практически никогда не приводит к желаемому результату. Поэтому в случае необходимости ремонта редуктора воспользуйтесь услугами специализированной мастерской. Для того, чтобы снять редуктор приготовьте ключ на 13, 17, 27, шестигранник на 12, балонник, зубило, молоток, шприц для заливки трансмиссионного масла и емкость для масла.

Снимите передние колеса и слейте масло из картера редуктора переднего моста. Отсоедините передний карданный вал от редуктора переднего моста

Отверните гайку и выньте болт крепления левой крышки подшипника редуктора Нива Шевроле переднего моста к поперечине передней подвески. Снимите привод правого переднего колеса и отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста

Разверните поворотный кулак, чтобы он потянул за собой привод, отсоедините редуктор от привода и снимите его. Установка редуктора переднего моста Нива Шевроле и снятые детали выполняется в порядке, обратном снятию, после чего залейте масло в редуктор.

Замена и отключение редуктора переднего моста Шевроле Нивы (ВАЗ 2123)

Содержание статьи:

1. Замена редуктора переднего моста Шевроле Нивы (ВАЗ 2123)

Предыдущий был куплен в Тольятти, поставлен был не сразу, а пылился месяца 3, ждал своего часа. При установке выявился косяк моста, подвывал при движении накатом. За 20 тыс. км косяк не ушел, а только сильнее проявился, было принято решение поставить новый. Новый РПМ на Шниву у нас 14 т.р. на Ниву нового образца (24 шлица), разница со Шнивским только в нижней крышке и длинной боковых шпилек, 10 т.р. Поэтому, был куплен Нивский. Плюс скидка в магазине, обошелся в 9 т.р.

Вывешиваем машину за рычаг, откручиваем нижнюю шаровую, отводим узел в сторону.

Откручиваем крепления РПМ, проворачиваем, вытаскиваем левый шрус.

Немного покрутив РПМ, вытаскиваем его. Неудобно но несложно.

Снимаем правое “ухо”.

Вытаскиваем правый привод.

Сборка в обратной последовательности. На разборку не спеша, специально не торопился, ушло около часа.

2. Отключение переднего моста в Ниве Шевроле

Отключение переднего моста предназначено только для экономного движения автомобиля по сухим дорогам с твердым покрытием. При этом, для достижения наибольшей экономии топлива, рекомендуется движение автомобиля с постоянными умеренными скоростями. Резкие ускорения и замедления приводят к повышенному расходу топлива. При движении с отключенным передним мостом необходимо избегать движений по дорогам с тяжелыми условиями: грязь, снег, пески, крутые подъемы, и не допускать буксировки груженого прицепа. Для преодоления крутых подъемов и при движении по слабым грунтам, а так же для преодоления труднопроходимых участков, необходимо заранее подключать полный привод!
Отключение переднего моста обеспечивает снижение механических потерь в трансмиссии автомобиля, что в свою очередь позволяет достичь существенного снижения расхода топлива и токсичности, а также снижения износа шин передних колес и редуктора переднего моста.
При движении по сухой дороге с твердым покрытием отключение переднего моста позволяет существенно экономить бензин (до 2,5л/100км). При стремительном росте цен на бензин такой механизм становится очень актуальным. Экономия достигается за счёт снижения потерь на трение в приводе переднего моста, которые, в свою очередь, уменьшаются из-за снижения давления в месте контакта зубьев редуктора моста при его холостом выбеге.

Отключение/включение переднего моста производится из салона автомобиля штатным рычагом управления раздаточной коробки. за 2 секунды. Отключение и подключение переднего моста можно производить во время движения.

Специальное техническое обслуживание механизма отключения переднего моста не требуется

Данный узел описываемой здесь конструкции (защищен патентом в Росси) производится с 2002 года.
PS: явно пригодится комунибудь…
