Ремонт ржавых элементов кузова: пошаговая инструкция

Частенько любители отечественных авто сталкиваются с проблемными кузовами. К примеру, купили вы поддержанный ВАЗ 2109. На первый взгляд вроде бы все хорошо, но когда дело доходит до кузова — вы понимаете, что не все так гладко, возникают даже мысли о замене кузова целиком. Но не стоит бояться этой проблемы.

При помощи нужных инструментов и ровных рук можно избавиться от сгнившей арки, днища или порога. В этой статье мы опишем поэтапный процесс ремонта кузова.

Проблема отечественных авто

Ремонт кузова автомобиля начинается с подбора инструментов. Сразу скажу, что список будет достаточно большим, ведь работа трудоемкая и требует большое количество приборов, включая электронные и газовые модели. Нам понадобится хотя бы три вида молотов разных размеров, лепестковый и зачистной круг (он хорошо снимает краску и легкую ржавчину).

ВАЗ 2109

Болгарка также будет к месту, баллон углекислоты на 10 кубов, сварочный аппарат с максимальным током 150 ампер, несколько штук зубил, набор сверл по металлу. Без домкрата здесь тоже не обойтись, лучше чтобы их было два.

Запаситесь отрезными кругами примерно на 1-2 миллиметра и одним зачистным. Подойдет любой вид электролобзика. Кисть с преобразователем ржавчины, фибровый круг (можно заменить простой бюджетной щеткой). Стандартный шоферский набор, шнур 2мм и отвес. Вроде бы я перечисли все, что нужно. Пора приступать к работе.

Снятие прогнивших частей

Начинаем ремонт со снятия гнилых, ржавых и деформированных частей. Я буду описывать процесс на примере автомобиля, ВАЗ 2109, который мне поручено было отремонтировать. Приведу для начала свои проблемные места в машине. У автомобиля полностью прогнил передний пол со всеми поддомкратниками и усилителями. И использовать домкрат только можно было с подмоторной балкой. Задний пол тоже сгнил. Коррозия задела и двери автомобиля. В общем, днище почти отсутствовало. Крылья были не в лучшем состоянии.

Капот в передней части заметно покрылся ржавчиной, отсутствовали все соединители пола и пол бензинового бака, запасного колеса. Эта же участь постигла и отражатели почти всех фар. В районе редуктора лопнул передний лонжерон. А над глушителем, в полу багажника красовалась огромная дыра. По углам двери «съела» коррозия.

Я подробно описываю состояние своего автомобиля, чтобы автолюбители определили схожие поломки в своем и сделали правильные выводы. После того как необходимый инструмент для ремонта кузова автомобиля под рукой начинаем монтаж.

Монтаж и работа с инструментом

Шаг 1

Сначала проводим разборку в моторном отсеке: сливаем тосол, а затем снимаем и сам радиатор. Двери тоже нужно убрать, если там все прогнило окончательно, то его можно просто оторвать, срезаем отбортовки болгаркой, к которым был приварен телевизор.

Ремонт порога

Отрезаем панель задка, а также крылья. При помощи сварки и заплаток завариваем дыры в брызговиках (если они имеются), ставим отбортовки из свежего металла, к которым в дальнейшем будет приварен телевизор. На видео, где слесари делают ремонт кузова автомобиля все можно рассмотреть более подробно и «вживую».

Шаг 2

Ставим и завариваем новые усилители брызговиков, для этого хорошо будет использовать кровельное железо. Дальше идет подгонка новых деталей: задние и передние крылья, порог телевизор и капот. Эти элементы следует крепить при помощи саморезов. Здесь нам и понадобится набор сверл. Теперь предстоит сложный процесс варения. После того, как крылья, телевизор и порог «посажены» на саморезы, можно приступать к сварке. Телевизор следует покрасить заранее, потому что когда он будет твердо сидеть, качественно нанести цвет уже не выйдет.

Шаг 3

Для выполнения следующих операций, мне потребовалось взгромоздить автомобиль на опрокидыватель. Восстановление геометрии кузова автомобиля займет достаточно времени. Выполняется эта процедура при помощи стапеля, на который крепится сам автомобиль. Специальные зажимы обеспечивают надежное крепление, а силовые стойки задают определенное усилие для выравнивания. Выполнять эту часть лучше в автомастерской.

Шаг 4

Переходим к варке днища. Используем заплаты и крепим их на передний и задний пол при помощи сварочного аппарата. Привариваем все поддомкратники, соединители и усилители пола. Толщина металла кузова автомобиля значительно влияет на процесс варки, и для каждой модели требуется отдельно подбирать время. При помощи мовильницы покрываем все полости машина антикоррозионной смесью.

Читать еще: Замена охлаждающей жидкости ваз 2114

Правильное нанесение виниловой наклецки на автомобиль — непростая задача. Наша статья имеет подробное описание данного процесса.

Программное обеспечение необходимое для проверки возможности тюнинга автомобилей вы найдете по http://avtopolza.ru/tyuning-russkix-avto/tyuning-russkix-avtomobilej-v-rezhime-onlajn/ ссылке.

Шаг 5

В моем случае арки сгнили полностью. Механики советуют не мучиться и не переваривать их, а попросту купить и установить новые элементы кузова. Но если вы настроены на починку, то это тоже сделать вполне реально. Смола с отработкой является хорошим покрытием для арок, но даже она не спасет их в будущем. Ржавчина проберется и сквозь нее. Также существуют и другие смеси для антикора. Выбор зависит от бюджета и от опыта работы с тем или иным материалом.

Надеемся эта инструкция поможет и вам в ремонте кузова вашего автомобиля и после завершающего этапа — покраски, он засияет как новый.

Быстрый ремонт своими руками днища и пола авто ВАЗ 21099. Видео

Иногда возникают случаи, когда гораздо выгоднее как в финансовом плане, так и по экономии времени, провести ремонт своего автомобиля собственными руками. В связи с этим, рассмотрим сегодня, как можно легко и быстро провести восстановление переднего пола машины ВАЗ 21099. Как видно на фото ниже, придется менять весь квадрат, который насквозь прогнил, целиком, заплатки в этом случае не помогут.

На что нужно обратить внимание на подготовительном этапе:

-во-первых – необходимо поставить машину так, чтобы удобно было работать, то есть, чтобы был комфортный доступ к ней как снизу, так и со стороны двери;

-также рекомендуется накрыть пленкой панель приборов и сидения, чтобы на них не попадала пыль, когда нужно будет вырезать кусок пола. После этого понадобится приобрести или, по возможности, достать бесплатно кусок железа, чтобы из него вырезать «деталь необходимого размера для пола».

Также для ремонта понадобятся передний поддомкратник и соединитель порога. Какие материалы подойдут для обработки? Днище понадобится обмазать Body 930, а пол, после сварки, необходимо будет залить антикоррозийным грунтом Body 992.

Что еще ждет мастеров во время работы? Придется поднять опору (на фото ниже), под которой, скорее всего, можно будет найти ржавчину. Стык нового металла пройдет под ней.

Как ее поднимать? Необходимо высверлить точки, которые потом помогут сориентироваться, либо же можно поставить себе другие отметки.

Обязательно нужно попасть на то самое место, где она стояла, в противном же случае будут проблемы с установкой сидения. В верхней части порога ориентироваться нужно на область, где сохранилась краска и именно по краю этой области нужно вырезать проржавевший кусок пола.

Что касается двери, то ее лучше снять. Это поможет создать более комфортные условия для работы. Конечно, это займет немного больше времени на ремонт, но в последующем она не будет мешать проведению восстановительных работ.

Если взглянуть на порог, то можно увидеть, что сам он вполне пригодный, замялась только кромка.

Что можно сделать, так это на место усилителя, в соответствующее место (на фото ниже) поставить толстую пластину и скрепить ее сваркой в нужных местах.

На что обратить внимание: перед началом работ нужно накрыть салон (чтобы не попадала пыль на сидения и приборную панель, отключить клеммы аккумулятора).

В данном конкретном случае для сварки будет использоваться полуавтомат и газ СО2.

На стартовом этапе работы нужно высверлить основу. Точки проставлены, потом ее понадобится поставить на место.

Как видно, опора была снята не зря, под ней много ржавчины, которую нужно обязательно удалить, а также обозначить границы новой планки.

Теперь перейдем к лонжерону. Если он в хорошем состоянии, его можно оставить, как в нашем случае. К нему приварен пол точками. Они держат соединение порога и сам пол.

На фото видно лонжерон и соединение порога.

Необходимо будет также поменять и поддомкратник.

Также следует учесть еще один важный нюанс: сварка будет вестись в обозначенных на фото местах.

Вследствие этого, под аркой обгорит антикор. Чтобы наложить новый, понадобится снимать колесо и подкрылок. Однако сначала, когда эти элементы будут сняты, нужно вырезать проржавевший участок пола. В местах, где можно найти точки, нужно будет их просто высверлить, где их невозможно будет найти, понадобится срезать металл. Как один из вариантов уменьшения пыли в салоне, можно полить место обработки водой и резать по уже смоченной поверхности. После того, как будет вырезан участок проржавевшего пола, можно переходить к следующем этапу.

Читать еще: Потеет фара как устранить

Не стоит забывать, что под участком, который показан на фото, проходят трубки тормозные и бензопровода. Поэтому нужно их отсоединить, сделать проставку, чтобы они оказались как можно дальше от металла.

После этого можно отрезать старый пол. Где видно точки, немного проще, в этих местах их можно высверлить и отделить металл.

В местах, где их не видно (как на лонжероне) можно срезать края или даже сделать надрез посредине и, поддев надрезанный участок, отыскать эти точки. Главная идея в том, чтобы оставить лонжерон, который после очистки будет в хорошем, рабочем состоянии.

Помимо этого, как можно увидеть из фото, на месте планки основания, где раньше было довольно много ржавчины, теперь практически чистое место. Все, что для этого нужно, это очистить эту область шкуркой, обработать преобразователем ржавчины, покрыть участок грунтом и его не понадобится отрезать.

Далее следует вырезать передний поддомкратник, так как он довольно ржавый, да и у нас есть новый. Что касается соединителя порога, то он еще находится в хорошем состоянии и выполнять лишнюю работу, вырезая его и заменяя на новый, нет необходимости.

Что нужно делать дальше? Все очень просто: кусок пола, который удалось достать, устанавливается на свое место, лишние части отрезаются, выполняется тщательная подгонка и сварка.

Когда пол будет приварен, сверху понадобится приварить поперечину.

Необходимо приварить передний поддомкратник, установить соединения порога, сверху покрыть новый кусок пол грунтовкой, а снизу покрыть смазкой, подойдет Body 930.

Ремонт днища ВАЗ 2108

Задача: установить элементы усиления днища слева ВАЗ 2108

Привариваем элементы усиления днища слева на ВАЗ 2108. Для этого мы купили запчасти:
Соединитель порога левый 2108-5101067
Поддомкратник передний левый 2108-5101055
Лонжерон пола передний левый 2108-5101303

Зачищаем от транспортного грунта и грунтуем их по полной программе: реактивный, потом обычный грунт. Делаем сварочные отверстия в них и зачищаем сварочные прилегающие места. Привариваем соединитель порога, лонжерон пола, потом поддомкратник. Нужно, чтобы соединитель порога заходил под левый задний лонжерон, а с другой стороны нужно чтобы он заходил под поддомкратник. Поддомкратник должен заходить под лодочку (соединитель переднего лонжерона с полом левый 2108-8403297). Все, кто варил передний поддомкратник, насколько я видел, варят поверх “лодочки”. Мы приварили под лодочку, как изначально это и было. Зачищаем все от лишнего металла в местах сварки. Зачищаем обгоревший от сварки грунт. После всего этого матуем краску днища, обезжириваем и грунтуем реактивным потом обычным грунтом. Слегка зачищаем скотчбрайтом места нанесения герметика. Обезжириваем. Наносим герметик. Ставим колеса. Ставим машину на 4 колеса.
Теперь нужно приварить левый задний стакан.

Зачищаем места сварки

Привариваем подготовленный соединитель порога. Тут нет ничего сложного

Проделываем отверстия и зачищаем под сварку лонжерон пола и поддомкратник

Выставляем и привариваем лонжерон пола

Вставляем и привариваем поддомкратник. Здесь видно, как поддомкратник установлен под лодочку

При сварке использовали саморезы для стяжки днища и деталями его усиления

Провариваем все, что нужно приварить к днищу

Сварка завершена. После проверки всех точек проблем не обнаружено

Наши новые коржи. Здесь 4 металла — 16 слоев грунта и это еще не все)

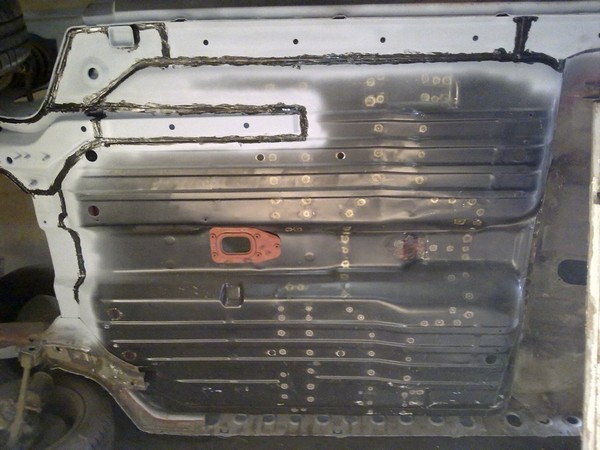

Вид на поваренное все место ремонта.

Зачищаем весь металл после сварки, зачищаем обгоревший грунт до металла, матуем краску днища в местах грунтовки, обезжириваем.

Грунтуем места голого металла реактивным грунтом

Грунтуем обычным грунтом все, что ремонтировали

Получилось как будто детали приклеены из картона))

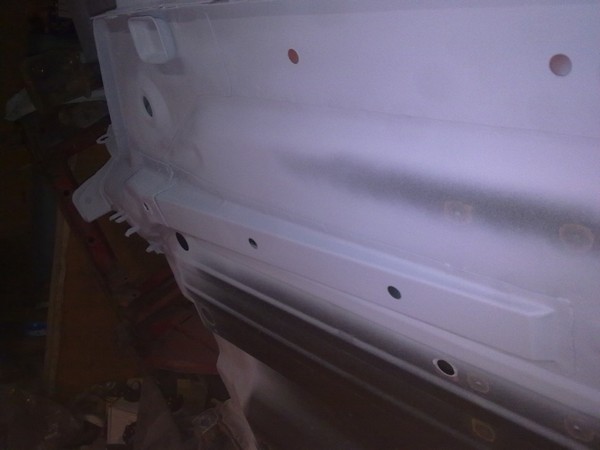

Наносим герметик, где считаем нужным

Лонжерон надежно загерметизирован

Результат: работы по ремонту и установке усиления днища ВАЗ 2108 выполнены

Покраска автомобиля

После длительного времени эксплуатации автомобиля возникает необходимость обновления его лакокрасочного покрытия.

Ремонт днища ВАЗ 2109

Водительская сторона: (См.Рис.3)

(Рис.3)

Пассажирская сторона: (См.Рис.4)

(Рис.4)

Вид из-за спинки заднего сиденья. (См.Рис.5)

(Рис.5)

Для несведущих: темные пятна – это дыры в металле. При разборке я сразу, где получалось, руками отрывал труху из ржавчины.

На следующий день приступил к удалению остатков гнили и резке до живого металла. Отрезал именно до живого, но не до самого верха в районе порогов. Так как корыта было решено вваривать не внахлёст, а встык.

Вот сами ремонтные детали днища, то есть пола автомобиля: (См.Рис.6)

(Рис.6) Начал я с пассажирской стороны, так как на ней уже «тренировался». После удаления остатков поразился внутренности лонжеронов пола – они ничем не были обработаны – ни следа! Только заводской грунт и всё! И остались живы – удивительно! (Рис.7)

(Рис.7)

От поддомкратников мало что осталось, кроме самих чашек. Это я пытался сфоткать пассажирскую сторону порога от стенки моторного щита. На переднем плане сама чашка поддомкратника, а заодно видно, как я вырезал старый пол от кузова.

(Рис.8)

Остатки пола отдирать от лонжерона, было проблематично. Получилось так, что всё вокруг сгнило, а часть пола, непосредственно над самой полостью лонжерона, была целой – получалось, что-то типа короба и металл там был крепким. Прошелся по кромкам этого короба щеткой по металлу на болгарке – нашел места старых точек сварки и прорезал продольную щель вдоль тела лонжерона. Потом прорезал поперечные надрезы между точками так, чтобы не прорезать сам лонжерон. Получилось нечто вроде приваренных точечной сваркой лоскутков металла – квадратиков остатков.

Но так как точечная сварка очень прочная, даже среди ржавчины, то её пытаться рвать – бесполезное занятие. Металл рвется рядом, по краю самой точки, но не сама точка! Поэтому остатки этих квадратиков я отрывал плоскогубцами, скручивая кусок в рулончик, или как получалось.

После отдирания всех остатков от полки лонжерона прошелся сверху по нему щеткой и кругом болгарки, чтобы убрать неровности и зачистить заподлицо металл там, где были заводские точки сварки. Заодно это стало примерным ориентиром для последующих сверлений под сварку заклепкой пола к лонжерону, но об этом чуть позже.

Короче, намучался я с отрыванием остатков от лонжерона – руки гудели!

Как позже выяснилось, о чём, кстати, в книжке по машине ни слова, на лонжерон сначала приваривается поддомкратник, а уже потом на весь этот «бутерброд» приваривается пол. Логика есть – поддомкратник привязывается к лонжерону, создавая более жесткое соединение. Пришлось докупать их уже в процессе, то сразу берите и поддомкратники – они привариваюся перед полом!

Но, как оказалось, то, на что должен ложиться поддомкратник – на часть лонжерона порога, у меня тоже стало отсутствовать вместе с самим полом.

(Рис.9)

Правда, здесь уже выровненные края в полости лонжерона под сварку, а на заднем плане тот самый сварочный полуавтомат ТЕМП.

Пока ковырялся в лонжероне порога, поприваривал и связал в кучу усилитель самого порога, благо он был еще жив, хотя, по-хорошему, пороги тоже надо менять (Рис.9,Рис.10)

(Рис.10)

Приготовил латку из того, что нашел в гараже. Металл был 1 мм, хотя лучше было приварить 1.5 мм, но не было. Латку, той стороной, что внутрь, предварительно загрунтовал. (Рис.11)

(Рис.11)

И сплошняком приварил к лонжерону порога – восстановил его короб. (Рис.12)

(Рис.12)

А уже потом, на все это дело снизу ложил поддомкратник и приваривал его к лонжерону пола и порога методом заклепки сваркой.

(Рис.13)

Это более мене светлая фотография из остальных по стороне пассажира, потому поддомкратники покажу на примере левой, водительской стороны – суть та же.(Рис.13)
