Как снять коробку на ниве

Снятие и установка коробки передач

Снятие

Установите автомобиль над смотровой канавой или на подъемник, поставьте упоры под передние колеса и вывесьте задний мост с одной или с двух сторон. Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение Отсоедините провода от аккумуляторной батареи.

Снимите передний коврик пола и наружные чехлы с рычагов раздаточной коробки и коробки передач. Снимите крышки люков рычагов и уплотнители. Отверните рукоятки с рычагов раздаточной коробки.

Нажмите вниз на стержень 29 (рис 3-12) рычага и отверткой или каким-либо другим заостренным инструментом выньте запорную втулку 33 из канавки на стержне рычага; снимите стержень.

Отсоедините подвеску труб и глушите; ей в задней части автомобиля, а затем трубу глушителей от приемной трубы. Отсоедините хомут крепления приемной трубы к коробке передач. Накидным ключом отверните гайки крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз.

Отверните нижние болты крепления крышки картера сцепления. Отсоедините провод соединения с «массой» от картера сцепления и провода от выключателя фонаря заднего хода.

Отцепите оттяжную пружину 1 от вилки 5 выключения сцепления (рис. 3-13) и выньте шплинт 4 из толкателя 6. Отсоедините рабочий цилиндр 8 от картера сцепления При этом цилиндр 8, соединенный с трубопроводом, идущим к главному цилиндру привода выключения сцепления, остается на автомобиле, что исключает потерю тормозной жидкости и необходимость последующей прокачки гидравлического привода выключения сцепления.

Рис. 3-13. Привод выключения сцепления: 1 – оттяжная пружина вилки; 2 – контргайка; 3 – регулировочная гайка; 4 – шплинт; 5 – вилка выключения сцепления, 6 – толкатель; 7 – болт крепления рабочего цилиндра к картеру сцепления; 8 – рабочий цилиндр привода выключения сцепления

Наденьте на эластичную муфту 3 (рис. 3-14) хомут 2 (А 70025) и затяните его Это облегчит снятие и последующую установку эластичной муфты. Отверните гайки 1 и, прокручивая промежуточный карданный вал удалите болты крепления эластичной муфты 3 к фланцу вторичного вала коробки передач.

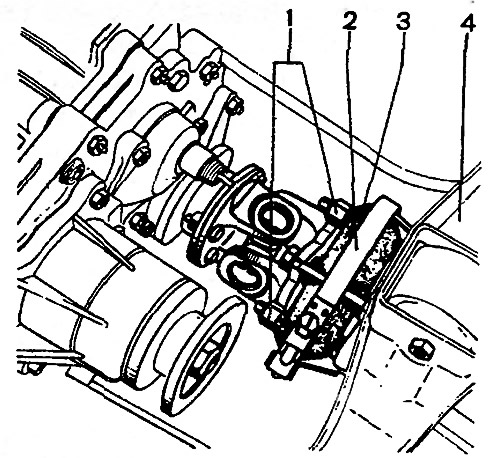

Рис. 3-14. Эластичная муфта соединения карданного вала с коробкой передач: 1 – гайки крепления фланца карданного вала к эластичной муфте; 2 – хомут а 70025; 3 – эластичная муфта; 4 – поперечина задней подвески двигателя.

Примечание. Можно снять коробку передач в сборе с промежуточным валом. В этом случае отсоедините фланец промежуточного карданного вала от фланца вала раздаточной коробки.

Отсоедините гибкий вал спидометра от привода спидометра на раздаточной коробке.

Отсоедините фланцы карданных валов раздаточной коробки Опустите и отведите в сторону карданные валы привода мостов.

Отверните болты крепления кронштейнов раздаточной коробки к кузову и снимите ее вместе с карданным валом.

Отверните шарнирным торцевым ключом 02.7812.9500 болты крепления стартера к картеру сцепления и освободите ею Отверните болты крепления крышки картера сцепления.

Отсоедините опору задней подвески двигателя от поперечины 4 (рис. 3-14), а затем снимите поперечину, поддерживая коробку передач снизу.

Поставьте под картер коробки передач домкрат, козелки или другую подходящую опору Шарнирным торцевым ключом А 55035 отверните болты крепления и снимите коробку передач вместе с картером сцепления, сместив ее к задней части автомобиля так, чтобы извлечь первичный вал коробки передач из переднего подшипника и из ступицы ведомого диска сцепления.

Предупреждение. При снятии или установке коробки передач категорически запрещается опирать конец первичного вала на упорный фланец нажимной пружины сцепления, чтобы не деформировать соединительные пластины сцепления.

Установка

Установка коробки передач производится в порядке, обратном снятию. Перед установкой нанесите тонкий слой смазки ЛСЦ-15 (ЛИТОЛ-24) на шлицевой конец первичною вала и отцентрируйте оправкой А.70081 ведомый диск сцепления (см. рис. 3-4).

Нива – Клуб / Niva – Club

Интернациональный Нива Клуб / International NIVA Club

Читать еще:  Какое сцепление лучше поставить на ваз 2110
Форумы

  • Темы без ответов
  • Активные темы
Фотогалерея НИВА-ШОП Файлы Видео
  • Список форумовАвто – ТехникаТехнический раздел Лада 4х4 НиваТрансмиссия
  • Поиск
  • Ссылки
    • Темы без ответов
    • Активные темы
    • Поиск
    • Интернет-магазин “НИВА ШОП”

    Снятие/установка РК и КПП.

    Снятие/установка РК и КПП.

    Сообщение MEW » 29 авг 2010, 11:17

    Re: Снятиеустановка рк и кпп

    Сообщение Captain » 29 авг 2010, 13:01

    Re: Снятиеустановка рк и кпп

    Сообщение MEW » 29 авг 2010, 14:02

    Re: Снятиеустановка рк и кпп

    Сообщение Captain » 29 авг 2010, 16:17

    Re: Снятиеустановка рк и кпп

    Сообщение MEW » 29 авг 2010, 16:32

    Re: Снятиеустановка рк и кпп

    Сообщение Pilot » 02 сен 2010, 23:55

    Re: Снятиеустановка рк и кпп

    Сообщение Captain » 03 сен 2010, 04:05

    Re: Снятиеустановка рк и кпп

    Сообщение Pilot » 03 сен 2010, 10:08

    Re: Снятиеустановка рк и кпп

    Сообщение MNV » 03 сен 2010, 11:48

    Re: Снятиеустановка рк и кпп

    Сообщение Portada » 03 сен 2010, 12:58

    Re: Снятиеустановка рк и кпп

    Сообщение Yuvich » 28 дек 2010, 17:51

    Снимаю/ставлю КПП и РК один на яме. Вдоль ямы кладу доску шириной

    10см и толщиной

    4-5см. На доску ставлю ромбический домкрат.

    Снимаю/ставлю КПП с помощью домкрата. Центр тяжести КПП возле сливного отверстия впереди на 3-5 см. Аккуратно придерживая коробку одной рукой, другой поднимаю или опускаю домкрат. Пока коробка в туннеле, она никуда не денется — можно аккуратно завести/вывести перв. вал в/из корзины сцепления (одной рукой направляешь, другой пододвигаешь/отодвигаешь домкрат). Когда коробка выйдет из тоннеля (“колокол” еще недоконца), можно уже снять с домкрата. Рычаг переключения передач, наверное, можно не снимать, но я снимаю.

    РК снимаю вместе с пром. валом. Сначала отделяю КПП от промвала, потом максимально ослабляю гайки на опорах РК, освобождаю промвал от КПП (иногда чтобы освободить промвал, приходится полность снять гайки с одной опоры, с пассажирской стороны, а потом снова повесить РК на опору). Ну а далее подставляю правое плечо — снимаю с одной опоры, подставляю левое плечо — снимаю с другой опоры и вывожу коробку из туннеля.

    Самое сложное для меня — ставить РК на место, потому что приходится поднимать раздатку на руках и при этом надо попасть рычагами в дырку в тоннеле, дальше подставляю левое плечо и заправляю опору, с водительской стороны, на шпильки и наживляю гайки. Потом правым плечом поддерживаю РК, а руками соединяю промвал и КПП, гибкости резинок в опорах и длины шпилек хватает, чтобы иметь необходимую свободу.

    У меня есть приспособа — табуреточка высотой 13-15 см (в свое время для ребенка делал). Когда стою в яме на полу, головой до днища машины достаю. Когда встану на табуретку, голова в туннеле, а РК на плече или на груди.

    Как правильно производить снятие кпп Нива Шевроле

    Всем известно насколько важную роль играет наличие КПП в автомобиле. Но со временем детали из которых она состоит начинают изнашиваться, при этом частично или полностью выводя из строя весь механизм. Коробка имеет цельную структуру, поэтому при возникновении проблем необходимо производить полное снятие кпп Нива Шевроле чтобы заменить один или несколько компонентов.

    Снять кпп можно и в специализированном сервисе. Это будет быстрее, качественнее и не понадобиться в специально оборудованного помещения и наличия инструментов. Но в некоторых случаях владельцы авто вынуждены делать эту процедуру самостоятельно в целях экономии. Так же, никто не гарантирует качественного проведения работ в сервисе, поэтому многие предпочитают проводить ремонт на дому. На самом деле эта операция доступна большинству автолюбителей, поскольку требует базовых навыков владения инструментом, достаточно лишь знать основные правила снятия коробки передач на Ниве Шевроле.

    В каких случаях необходимо проводить данную процедуру.

    При правильной эксплуатации коробка переключения передач способна прослужить довольно долго, поскольку является самодостаточным элементом конструкции, не нуждающимся в частом ТО. На Ниве Шевроле КПП спроектирована таким образом, чтобы удовлетворять внедорожные амбиции кроссовера, ведь изначально данный автомобиль оснащался полным приводом, чтобы преодолевать разнообразные препятствия. А значит трансмиссия авто рассчитана на повышенные нагрузки. Но при этом необходимо учитывать такие процессы как усталость металла и выработку деталей. Со временем, при повышенных нагрузках коробка передач начинает работать длительное испытывая перегрев, что ведет к расширению деталей и увеличенному износу.

    Может быть несколько основных причин, когда требуется снять КПП:

    • Демонтаж для полной замены всего механизма. Обычно редко применяется на практике, поскольку в большинстве случаев возможен ремонт старой КПП кроме тех случаев, когда поврежден корпус.
    • Для проведения ТО. Может быть проведена очистка комплектующих или замена расходников: сальников, кулисы или прокладок, в зависимости от конкретного случая.
    • При проведении других ремонтных работ, когда КПП будет препятствовать доступу к нужному узлу.

    Перед тем как снять коробку передач необходимо тщательно изучить целесообразность данных действий. Для таких процессов как замена масла, установка сальника кулисы или цилиндра сцепления извлечение коробки не требуется.

    Необходимый инструмент.

    В процессе демонтажа коробки потребуется

    • набор гаечных ключей для болтов на 10, 12, 13 и 17.
    • Набор шестигранников от 12 и выше
    • Емкость для сбора отработанного масла
    • Пассатижи, крестовая и шлицевая отвертки
    • Специальная подставка, подвес или помощник для того чтобы поддержать КПП.

    После того, как собраны все необходимые инструменты можно переходить к непосредственным работам.

    Порядок работ при снятии коробки переключения передач на Ниве

    Работы по извлечению кпп должны происходить на специальном подъёмнике или на смотровой яме. Перед тем как приступить к демонтажу необходимо отключить аккумуляторную батарею во избежание случайного короткого замыкания. После этого автомобиль устанавливается на стояночный тормоз. Если работы проводятся на смотровой яме, то колеса дополнительно блокируются при помощи башмаков.

    После того, как автомобиль зафиксирован необходимо слить масло, находящееся в коробке. Обычно его уровень составляет 1,7-2 литра. Нужно иметь емкость с широкой горловиной, подходящей по объему. Для слива масла на корпусе предусмотрена специальная пробка, которую можно открутить при помощи шестигранника. Масло КПП обладает повышенной вязкостью, поэтому для его удаления потребуется не меньше 10 минут. В это время нельзя проводить никаких дополнительных работ. Чтобы добиться максимального слива масла необходимо перед работой прогреть двигатель в течение 5 минут. Это обеспечит необходимое движение масла по каналам.

    1. После слива масла пробка очищается от пыли и остатков смазки, после чего лучше сразу заменить на ней уплотнительное кольцо и установить на место, завинтив до упора.
    2. После этого извлекается карданный и промежуточный вал.
    3. Отсоединяется провод подающий сигнал на фонари заднего хода, из салона отсоединяется чехол управления коробкой передач. Для этого нужно с помощью плоской отвертки поддеть его и поднять вверх к рукоятке. Затем рукоятка выкручивается вместе с чехлом.
    4. Со стороны смотровой ямы откручивается гайка на опорной пластине переключения скоростей, затем винт хомута, удерживающий тягу устройства.
    5. Затем вывинчиваются три винту, которые крепят кронштейн опорной пластины. После того, как они убраны отсоединяется привод для переключения передач.
    6. Щиток картера можно открутить при помощи ключа на 13, после чего необходимо приступить к вывинчиванию болтов на рабочем цилиндре сцепления. Его нужно отсоединить, но при этом он остается висеть на шланге.
    7. Отсоединяется стартер. Для этого нужно открутить 3 болта крепления.
    8. Снимается стабилизатор поперечной устойчивости, затем отключается приемная трубка

    После проведения данных работ необходимо наличие помощника либо специального подъемника. Откручиваются болты крепления кпп к мотору. В это время необходимо поддерживать заднюю часть двигателя. После этого можно извлечь коробку вместе с картером сцепления.

    При проведении работ нельзя опираться концом первичного вала на лепестки сцепления. Это может деформировать нажимной диск, вследствие чего потребуется его замена.
