Как снять масляный насос

СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО НАСОСА

СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО НАСОСА

Масляный насос снимают для замены при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнение привалочных поверхностей корпуса насоса и блока цилиндров. В запасные части поставляют насос в сборе, поэтому в данном

разделе описаны только снятие и установка насоса.

Так как в данной книге двигатель DOHC подробно не описан, работы по снятию и установке масляного насоса показаны только на двигателе SOHC. Кроме того, для снятия, установки и регулировки натяжения ремня привода газораспределительного механизма двигателя DOHC требуются специальные приспособления, поэтому заменять масляный насос этого двигателя нужно в сервисе.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма и масляного картера двигателя, а также ключ «на 12». Работа выполняется на подъемнике.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя.

3. Снимите ремень привода газораспределительного механизма и натяжной ролик (см. «Замена ремня и натяжного ролика привода газораспределительного механизма» ).

После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут быть повредить клапаны.

4. Отсоедините от масляного насоса датчик положения коленчатого вала (см. «Проверка и замена датчиков системы управления двигателем» ).

5. Снимите зубчатый шкив коленчатого вала.

7. Перед снятием масляного насоса для ремонта или замены при снижении его подачи проверьте состояние редукционного клапана, так как снижение подачи может быть вызвано его повреждением или засорением. Ослабьте затяжку пробки редукционного клапана…

8. …и выверните пробку вместе с пружиной.

9. Поддев отверткой, извлеките из корпуса масляного насоса плунжер редукционного клапана.

10. Осмотрите детали редукционного клапана. Искривленную или треснутую пружину замените. На плунжере не должно быть задиров и загрязнений. Промойте плунжер и гнездо в корпусе масляного насоса бензином или керосином и просушите струей сжатого воздуха. Небольшие царапины и задиры на плунжере удалите «нулевой» наждачной бумагой. Если сделать это не удается, замените плунжер.

11. Установите редукционный клапан в порядке, обратном снятию. На резьбу пробки редукционного клапана нанесите уплотняющий состав Loctite 573 или подобный ему и затяните пробку моментом 44 Н·м (4,4 кгс·м).

12. Выверните два болта крепления маслоприемника к насосу…

13. …и снимите маслоприемник.

Фланец маслоприемника уплотнен прокладкой. Сильно обжатую или надорванную прокладку обязательно замените, так как в противном случае из-за негерметичности соединения может резко снизиться подача масляного насоса.

При каждом снятии маслоприемника обязательно промывайте бензином или керосином его сетку от лаковых отложений из масла.

14. Выверните десять болтов крепления масляного насоса к блоку цилиндров и, поддев насос двумя отвертками, снимите его с установочных втулок в блоке цилиндров.

Болты крепления масляного насоса различаются по длине. Запомните их расположение и при установке насоса вворачивайте в прежние отверстия.

Соединение корпуса масляного насоса и блока цилиндров уплотнено герметиком. Какая-либо прокладка отсутствует.

При каждом снятии насоса заменяйте передний сальник коленчатого вала (см. «Замена сальников коленчатого вала» ).

15. Удалите старый герметик с привалочных поверхностей блока цилиндров и корпуса масляного насоса. Тщательно вытрите ветошью масло с привалочных поверхностей.

Не обезжиривайте перед нанесением герметика привалочные поверхности блока и корпуса насоса, только тщательно удалите с них масло. Это обеспечит возможность легкой разборки соединения при необходимости в дальнейшем.

16. Нанесите герметик в виде валика диаметром примерно 3мм по всему периметру привалочной поверхности корпуса насоса.

17. Установите насос в порядке, обратном снятию, и затяните болты его крепления равномерно крест-накрест моментом 14 Н·м (1,4 кгс·м).

Пускать двигатель после установки масляного насоса можно не ранее чем через один час, это время необходимо для полимеризации герметика.

Читать еще:  Сколько масла в редукторе ваз 2107

18. Установите все ранее снятые детали и залейте масло в двигатель.

При установке нового масляного насоса рекомендуем заменить масляный фильтр.

Снятие и установка масляного насоса

Снятие и установка масляного насоса ВАЗ 2170

Масляный насос снимают для ремонта при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнительную прокладку.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма и масляного картера двигателя, а также ключ “на 10”.

1. Отсоедините провод от клеммы “минус” аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя (см. “Замена масла в двигателе и масляного фильтра”).

3. Снимите ремень привода газораспределительного механизма (см. “Замена ремня привода газораспределительного механизма и натяжного ролика”).

После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут повредить клапаны.

4. Отсоедините колодку жгута проводов от датчика положения коленчатого вала.

5. Поддев двумя отвертками, снимите шкив с коленчатого вала.

6. Выньте шпонку из паза коленчатого вала.

7. Снимите масляный картер двигателя (см. “Замена прокладки масляного картера”).

8. Ключом “на 8” выверните три болта крепления маслоприемника…

9. …и снимите маслоприемник.

10. Очистите от грязи и промойте уайт-спиритом сетку маслоприемника. Если сетку не удается очистить или она повреждена, замените маслоприемник.

11. Замените порванное или потерявшее упругость уплотнительное кольцо маслоприемника.

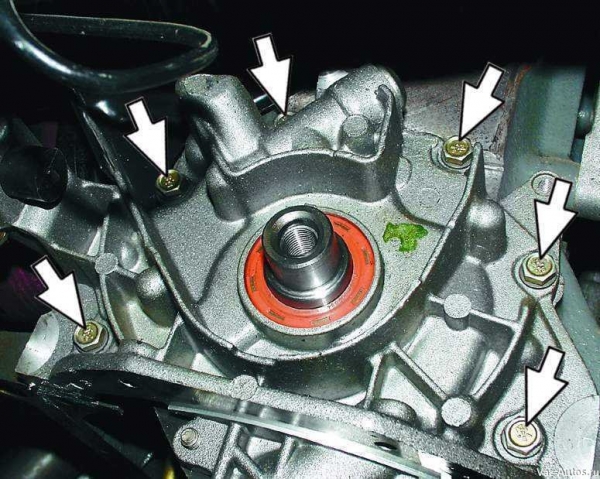

12. Выверните шесть болтов крепления масляного насоса к блоку цилиндров, сдвиньте масляный насос отверткой, вставив ее между насосом и крышкой коренного подшипника…

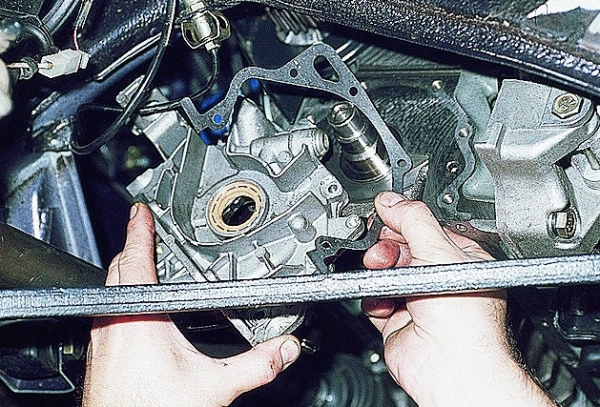

13. …и снимите насос с прокладкой.

При каждом снятии масляного насоса заменяйте прокладку новой. Устанавливайте только фирменную прокладку заводского изготовления, прокладка другой толщины вызовет нарушение нормальной работы насоса.

14. Очистите привалочные поверхности блока цилиндров и корпуса насоса от остатков старой прокладки.

15. Перед установкой заполните полость масляного насоса консистентной смазкой для обеспечения всасывания масла из масляного картера при первом пуске двигателя.

16. Поверните ведущую шестерню масляного насоса для правильной установки на коленчатый вал: выступы на ведущей шестерне должны совпасть.

17. . с лысками на коленчатом валу.

18. Смажьте рабочую кромку сальника моторным маслом. При установке насоса аккуратно заправьте рабочую кромку сальника на шейку ко ленчатого вала с помощью деревянной палочки. После этого заверните болты крепления насоса.

19. Установите все снятые детали в обратном порядке.

20. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. “Замена ремня привода газораспределительного механизма и натяжного ролика”).

21. Отрегулируйте натяжение ремня привода генератора (см. “Замена ремня привода генератора”).

22. Залейте масло в двигатель (см. “Замена масла в двигателе и масляного фильтра”).

При установке нового или отремонтированного масляного насоса рекомендуем заменить масляный фильтр.

Видео про “Снятие и установка масляного насоса” для ВАЗ 2170

Масляный насос ВАЗ, УСТАНОВКА, Oil pump VAZ, INSTALLATION.
Ваз 16V установка ремня ГРМ, замена маслонасоса, о датчике коленвала
ВАЗ 2110 ЗАМЕНА МАСЛЯНОГО НАСОСА Ремонт Своими руками!

Замена редукционного клапана масляного насоса на ВАЗ 2109

Роль масляного насоса в конструкции ВАЗ 2109 переоценить сложно. При выходе его из строя эксплуатация автомобиля должна прекратиться полностью. Далее отправляете машину на автосервис, либо выполняете ремонт своими силами.

Демонтаж

Снять насос своими силами — не сложно. Да и вам вполне по силам выполнить самостоятельный ремонт.

  1. Обесточьте автомобиль, сняв с АКБ минусовую клемму.
  2. Ослабьте крепежные болты генератора, снимите ремень.
  3. Приготовьте чистую тару, слив в нее масло из картера. Далее потребуется снять защиту мотора и поддон картера с маслом.
  4. Демонтируйте зубчатый ремень привода распредвала.
  5. Теперь, когда ремень снят, ни в коем случае не проворачивайте коленвал и распредвал. Иначе вы повредите клапана, ударив по ним поршнями.
  6. Снимите шкив коленчатого вала, вооружившись двумя плоскими отвертками и стянув его с вала. Если шпонка плохо удерживается на своем посадочном месте, ее лучше тоже снять.
  7. Следующий на очереди демонтажа маслоприемник. Для его снятия нужно открутить два крепежных болта, расположенных на крышке коренного подшипника, а также один крепежный болт соединения маслоприемника к насосу (масляному).
  8. Снимите насос, удерживающийся на своем месте за счет шести болтов.
  9. Открутив все болты, аккуратно сдвиньте масляный насос от крышки коренного подшипника, после чего со спокойной душой снимайте масляную помпу.
Читать еще:  Замена масла в акпп субару форестер

Демонтируем устройство

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

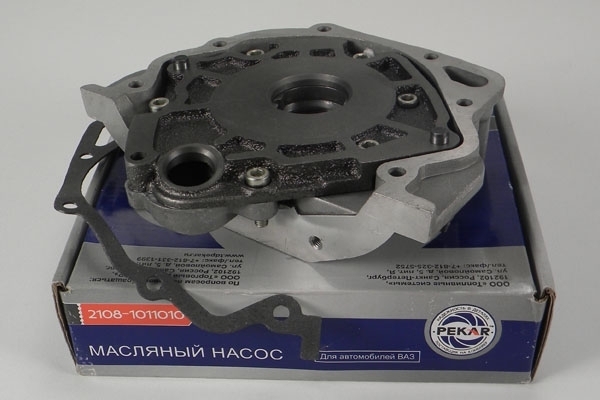

  • Заменить старый насос на новый;
  • Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.

С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

  1. Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
  2. Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.

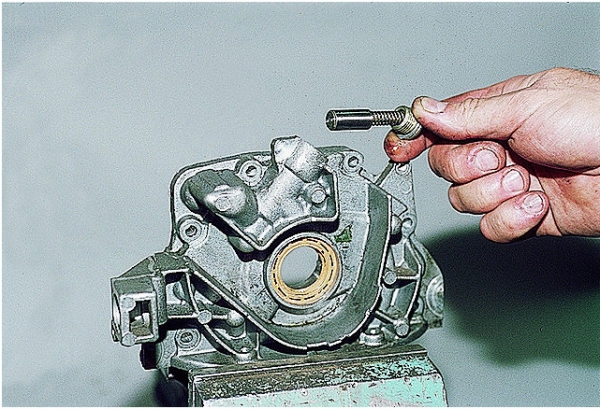

  3. Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
  4. В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
  5. Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин. Не забудьте потом протереть детали насухо.
  6. Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
  7. Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.

Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки

Требования

Диаметр посадочного гнезда ведомой шестерни

Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.

Толщина привалочной стенки

В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью

Толщина ведущей шестерни

Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый

Толщина ведомой шестерни

Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену

Осевой зазор ведущей шестерни

Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра

Осевой зазор ведомой шестерни

Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра

Состояние редукционного клапана и гнезда

Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя

Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

Читать еще:  Шкода октавия замена масла акпп

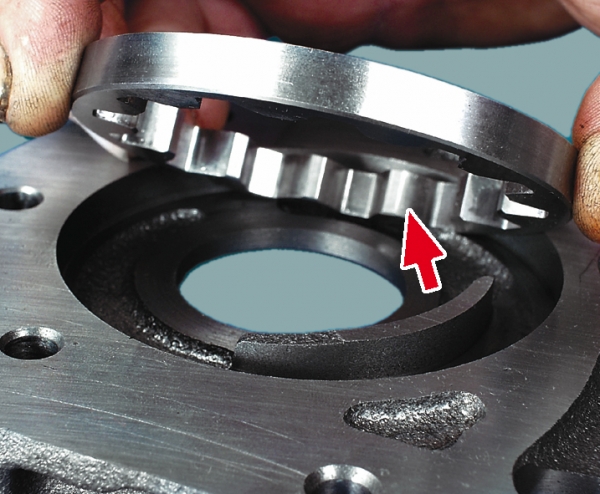

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.

Ведомая шестерня

Обратная сборка

Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки.

  1. Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
  2. Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
  3. При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
  4. Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.

«>]

Заменить и отремонтировать масляный насос достаточно просто, если иметь в распоряжении ремкомплект и необходимые инструменты. Основная объективная сложность заключается только в демонтаже и обратной сборке узла.

Самостоятельная замена масляного насоса ВАЗ-2109

Причин неисправности на самом деле бывает много. Во-первых, из строя может выйти сам датчик, который показывает уровень давления масла, из-за чего лампочка будет сигнализировать о проблеме. Также возможна неисправность самого масляного насоса или его деталей, которые находятся в нерабочем состоянии или функционируют неправильно. Чтобы полностью устранить проблему в случае поломки деталей, необходимо провести специальный ремонт маслонасоса.

Где расположен масленый насос

Масленый насос находится за шкивом коленвала, и поэтому четко его увидеть можно только после снятия шкива с двигателя. Насос прикреплен к блоку цилиндров с помощью шести болтов, которые обеспечивают надежную фиксацию деталей.

Когда масляный насос приходит в неисправность, возникают такие проблемы:

  • уровень давления масла в системе резко снижается, о чем и будет сигнализировать датчик на панели;
  • расход масла начнет значительно увеличиваться, что повлечет за собой необходимость регулярного добавления масла.

Если вы обнаружили подобные проблемы в своем автомобиле, необходимо обратиться в сервисный центр для диагностики, а также для устранения неисправностей.

В случае если вы имеет опыт в ремонте автомобиля своими руками, то самостоятельная замена масляного насоса на ВАЗ-2109 не станет для вас проблемой.

Как заменить масляный насос

Перед тем как приступить к снятию масляного насоса и его замене, необходимо провести подготовительные работы. Во-первых, обеспечьте себе свободный доступ к таким инструментам:

  • набор гаечных ключей;
  • торцевые головки;
  • карданные шарниры;
  • удлинитель.

Проводим снятие старого насоса:

  1. Если вы владеете инжекторным автомобилем, то вначале необходимо снять с двигателя датчик положения коленчатого вала. При карбюраторном двигателе делать этого не придется.
  2. После этого следует полностью слить моторное масло, которое находится в двигателе.
  3. Когда вы слили все масло, необходимо снять зубчатый шкив коленчатого вала.
  4. Теперь снимите поддон картера, отверните болты, которые закрепляют маслоприемник, и снимите его.
  5. Отверните болты масляного насоса с помощью удлинителя.
  6. Сдвиньте насос при помощи отвертки – для этого вставьте ее между подшипником и насосом.
  7. После все этого аккуратно снимаем насос с коленвала.

Когда вы сняли старый масляный насос, можно приступать к установке нового. Делать это необходимо соблюдая правильную последовательность:

  1. Прежде чем установить новый насос, поверните ведущую шестерню так, чтобы она полностью совпадала с лысками на коленчатом вале.
  2. Теперь необходимо тщательно смазать рабочую кромку переднего сальника коленчатого вала, используйте для этого моторное масло.
  3. Когда вы проделали все предыдущие операции, можно устанавливать маслонасос на коленвал. Аккуратно заправьте кромку сальника внутрь, а затем закрутите болты, которые крепят масляный насос.

После этого необходимо провести завершающий этап установки – соберите все детали, которые вы снимали до этого (в том числе крышки и прокладки), и установите их в правильном порядке.
