Датчик уровня масла ВАЗ 2110: как он работает и зачем нужен

Даже новичок среди автолюбителей, находясь за рулем автомобиля, без особых проблем найдет на приборной панели лампочку датчика уровня масла. Но не каждый способен адекватно отреагировать на ситуацию, когда эта лампочка горит, и никак не хочет гаснуть.

Как только датчик уровня масла на ВАЗ 2110 перестает работать, множество автовладельцем стараются как можно быстрее добраться до ближайшей станции технического обслуживания, чтобы устранить поломку. Но стоит ли это делать? Если у вас есть хотя бы базовые знания в области ремонта, а также имеется под рукой руководство по эксплуатации, решить вопрос вполне реально своими руками. При этом финансовые затраты окажутся несравнимыми по сравнению с тем, сколько вы заплатите на автосервисе.

Как он работает

Для начала следует понять, как именно функционирует этот датчик.

Если масло вытекает из картера, сопротивление падает, от чего на приборной панели высвечивается соответствующее предупреждение.

Именно за предоставление команды отвечает датчик уровня масла. С его помощью осуществляется контроль уровня смазывающего вещества, и водитель своевременно узнает, что количество масла снизилось, требуется предпринять соответствующие меры.

Но бывают ситуации, при которых сам датчик перестает работать. Из-за этого электронный блок управления получает ошибочные данные, на панели загорается сигнальная лампа, хотя с маслом при этом все нормально.

Следовательно, приходится вмешаться в конструкцию машины, искать в ней датчик масла и менять его на новый измерительный прибор.

Почему горит лампа ДУМ

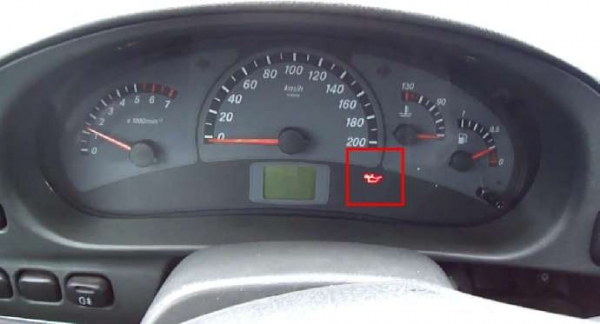

Индикатор неисправности

Для этого в общей сложности может быть всего две причины.

Сломался датчик масла, либо его контакты окислились, из-за чего прибор можно считать неисправным.
Уровень масла упал ниже критического.

Проверка работоспособности

Более или менее опытные водители могут определить, что именно датчик вносит сумятицу в работу автомобиля, поскольку заметных признаков утечки масла не наблюдается. Следовательно, первоочередное действие — это проверка состояния прибора, следящего за уровнем смазывающей жидкости.

Проверка выполняется следующим образом:

Автомобиль ставится на эстакаду или на смотровую яму;
Демонтируется защита мотора. На время ее можно убрать в сторонку;
Теперь найдите в подкузовном пространстве датчик уровня масла;
Включите зажигание автомобиля. Так вы сможете подать питание на устройство, которое, возможно, вышло из строя;
Отключите провода, идущие на датчик;
Используя вольтметр, подключите щупы к массе и соединительную колодку;
Если вольтметр показывает 12 Вольт, тогда датчик работает нормально.

Но при отсутствии напряжения речь может идти об одной из трех причин возникновения подобной ситуации:

Блок индикации сломался;
На контактах имеются дефекты;
Произошел обрыв проводки в цепи датчика.

Потому если проводка находится в хорошем состоянии, а контакты чистые, тогда дальнейшие действия будут заключаться именно в замене датчика уровня топлива на вашем ВАЗ 2110.

Замена

Не стоит переживать, поскольку для выполнения данной процедуры не требуется наличие специализированных инструментов или проведение сложных манипуляций, недоступных новичкам.

Все довольно просто. Подготовьте стандартный набор инструментов, новый датчик, а также выделите для своего автомобиля немного своего свободного времени.

Приступаем к работе.

Автомобиль расположите на смотровой яме, чтобы получить доступ к днищу. Под него можно просто залезть, подложив коврик, однако так работать будет неудобно.
Включите зажигание и отключите минусовой провод от аккумуляторной батареи. Все же о мерах безопасности забывать никогда не стоит. Плюс желательно дать машине остыть, поскольку контакт с горячим маслом – это далеко не самое приятное ощущение, которое вы можете испытать.
Снимите защиту мотора. Для этого придется постараться, если крепежи плотно сели на свои места. Хотя вашего усилия должно хватить.
Отключите провода, идущие на датчик уровня масла.
Отыскать устройство не сложно. Оно располагается возле масляного фильтра в нижней части двигателя.
Возьмите чистую ветошь, чтобы удалить все загрязнения, скопившиеся на корпусе датчика.

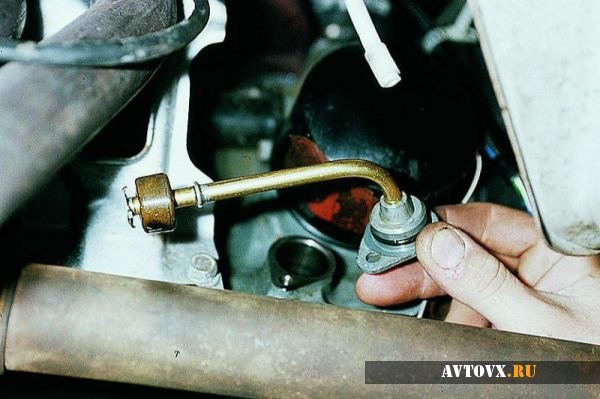

Обычным торцевым ключом на 10 миллиметров открутите крепления датчика.
Немного раскачайте устройство, что позволит ему постепенно сойти со своего посадочного места. Только не дергайте слишком резко, иначе вы повредите поплавок.
Вооружитесь приобретенным ранее новым датчиком уровня масла, который подходит именно для вашей модели ВАЗ 2110. Установите его на посадочное место старого прибора.
Сборка узла осуществляется в обратной последовательности. Попутно рекомендуем осмотреть состояние остальных агрегатов. Раз вы сняли защиту, имеет смысл это сделать.

Если во время езды на своей «десятке» вы обнаружили, что горит индикатор низкого уровня масла в двигателе, начинать панику ни в коем случае не нужно. Это вполне естественная ситуация, которая происходит с каждым владельцем ВАЗ 2110 рано или поздно.

Читать еще: Ваз 2109 замена маслосъемных колпачков

Нет необходимости тратить огромные деньги на услуги автосервиса, если целый ряд ремонтных и профилактических работ можно выполнить своими руками. Замена датчика уровня масла точно не исключение.

Датчик уровня масла ВАЗ 2114: принцип работы, проверка и замена

Работа двигателя любого транспортного средства, в том числе и автомобиля ВАЗ 2114, обеспечивается системой смазки. Система смазки ВАЗ-2114 осуществляет подачу масла к трущимся узлам и деталям двигателя, как под давлением, так и разбрызгиванием. Масляный насос через маслозаборник подает под давлением масло из картера в каналы системы смазки. Для обеспечения постоянного контроля за количеством масла в поддоне двигателя, используются:

Измерительный щуп для визуального контроля;
Электрический датчик уровня масла (ДУМ).

Датчик уровня масла

ДАТЧИК КОНТРОЛЯ ЗА УРОВНЕМ МАСЛА

Электрический датчик уровня масла на ВАЗ-2114 позволяет во время эксплуатации автомобиля контролировать количество смазывающей жидкости в режиме реального времени. Сигнал от него поступает на соответствующий индикатор приборной панели, оповещая водителя про нехватку уровня масляной субстанции в поддоне мотора. Недостаточный уровень масла в картере автомобиля приводит к выходу двигателя из строя и, как следствие, к дорогостоящему и долговременному ремонту.

Поэтому необходимо следить за тем, чтобы в двигателе постоянно находилось достаточное количество соответствующего моторного масла. Для ВАЗ-2114 его объем ориентировочно составляет 4 литра. При его замене, объем вновь заливаемого моторного масла не должен быть меньше объема слитой жидкости. Достижение необходимого уровня определяется с помощью измерительного щупа.

ПРИНЦИП РАБОТЫ ДУМ

Принцип работы датчика уровня масла заключается в использовании свойств геркона (геркон – герметичный магнитоуправляемый контакт) с замыкающе-размыкающимися контактами. Когда датчик погружен в моторное масло, его контакты разомкнуты и индикатор не горит. В случае, когда уровень его недостаточен (масла между контактами геркона нет), контакты замыкаются, включая тем самым электрическую цепь контрольной лампочки на приборной панели автомобиля.

Полезный совет. Доверяя показаниям электрического контрольного датчика, рекомендуется все же ежедневно проверять уровень моторного масла с помощью измерительного щупа.

В случае, если загорелся индикатор его недостаточности, необходимо удостовериться в достоверности показаний ДУМ. Для этого используется измерительный щуп.

КАК ПОЛЬЗОВАТЬСЯ ИЗМЕРИТЕЛЬНЫМ ЩУПОМ

Проверка уровня масла с помощью щупа осуществляется следующим образом (автомобиль при этом должен стоять горизонтально):

вынимаем щуп из тубуса, расположенного под капотом, в передней части моторного отсека, вытираем его и находим нанесенные риски max и min;
устанавливаем щуп обратно в тубус;
через 2-3 минуты опять достаем щуп и смотрим, в каком месте на нем находится верхний край масляной метки. Если метка находится между рисками min/max, то количество смазывающего вещества в моторе соответствует норме, а работоспособность датчика вызывает сомнения и он подлежит проверке.

Масляный щуп

ПОЧЕМУ ЗАГОРАЕТСЯ ИНДИКАТОР ДУМ

Если в процессе поездки на приборной панели вдруг загорелся индикатор масляного уровня, то следует немедленно остановиться и выяснить причину этого явления. Конечно, впадать в панику из-за этого не следует, так как причины могут быть разными:

Недостаточно жидкости в картере автомобиля – необходимо долить масло в маслозаливную горловину до необходимого уровня. Доливаемое масло должно быть того же типа, что и залитое ранее. В противном случае двигатель выйдет из строя.
Неисправен датчик уровня.

Внимание: ДУМ ремонту не подлежит. В случае поломки необходимо его заменить новым.

Классифицируют причины поломки ДУМ следующим образом:

Окисление контактов;
Короткое замыкание или обрыв цепей электропитания датчика и/или индикатора уровня жидкости;
Сгорел геркон.

КАК ПРОВЕРИТЬ И ЗАМЕНИТЬ ДАТЧИК

Проверить датчик уровня масла на работоспособность достаточно просто. Это может сделать любой автолюбитель при наличии:

Смотровой ямы (эстакады);
Вольтметра;
Комплекта гаечных ключей.

Проверка работоспособности начинается с определения места, где на ВАЗ-2114 находится датчик уровня масла. В первую очередь требуется:

Установить автомобиль на эстакаду;
Снять защиту двигателя;
Очистить от загрязнений зону вокруг масляного фильтра;
Найти ДУМ. Он находится возле масляного фильтра.

Месторасположение датчика уровня масла

Затем можно начать проверку ДУМ, для чего:

Завести автомобиль;
Отсоединить провод, подключенный к датчику и вольтметром измерить напряжение на его контакте. Вольтметр должен показать напряжение 12 В;
В случае отсутствия напряжения на колодке, следует:

Проверить наличие контакта в соединительной колодке ДУМ.
Убедиться в отсутствии обрыва или короткого замыкания проводов в электрической цепи от колодки до индикатора на приборной панели.
Устранив неисправности, снова измерить вольтметром напряжение на колодке соединительного провода. Вольтметр должен показать напряжение 12 В.

Читать еще: Замена масла фиат дукато

Если напряжение 12 В на колодке есть, но система все равно не работает, то ДУМ необходимо заменить.

Замена датчика уровня масла на ВАЗ-2114 осуществляется таким образом:

Загнать автомобиль на эстакаду;
Выключить зажигание;
Отключить аккумулятор от бортовой цепи;
Снять защиту мотора;
Очистить соединительную колодку ДУМ от загрязнений;
Отсоединить датчик от электрической цепи;
С помощью торцевого гаечного ключа на”10″ аккуратно открутить и вынуть ДУМ;
Осторожно покачивая, вынуть датчик из посадочного отверстия;
Взять исправный ДУМ и установить его, выполняя перечисленные операции в обратном порядке. Приобрести новый датчик можно в любом магазине автозапчастей, на автобазаре или в интернет-магазинах. Там же можно приобрести и датчик уровня масла ВАЗ 2115. Ориентировочная стоимость ДУМ составляет 280 руб.
Установить защиту мотора на место;
Подключить аккумулятор к бортовой электросети;
С помощью измерительного щупа проверить наличие смазочного вещества, при необходимости долить до необходимого уровня;
Завести автомобиль и убедиться в работоспособности датчика.

Датчик уровня масла на ВАЗ 2110 — устройство и ремонт

В двигателях ВАЗ-2110 есть такие важные детали, как датчик, который измеряет температуру и датчик давления, также имеется датчик уровня масла, который не имеет особой важности, но кому-то может пригодиться. Люди, которые используют автомобиль для езды по городу, вовсе могут и не знать, что у них имеется такой датчик, особенно если проблем с уровнем масла не наблюдается.

Для чего предназначен датчик и принцип его работы

Название датчика говорит само за себя. Его роль заключается в том, чтобы контролировать уровень масла, а когда масла в двигателе становится слишком мало, то он оповещает водителя об этом. То есть данный датчик выступает в роли термометра в поддоне картера, только измеряет не температуру, а уровень содержащегося вещества. Он не может показывать какой уровень масла в двигателе в данный момент времени.

Его главная задача — оповестить водителя о том, что масла осталось очень мало. Незапланированная утечка масла может застать водителя в врасплох, но такой прибор, как датчик уровня масла, предупредит водителя и предостережёт от несчастного случая. Загоревшаяся аварийная лампа на контрольной системе является оповещением о низком уровне масла. После такого сигнала, задача каждого водителя заглушить автомобиль, а потом начать разбираться в причине утечки. Это необходимо сделать для того, чтобы не повредить двигатель, который будет работать без масла, ведь ремонт будет очень дорогим.

Конструкция датчика достаточно банальна, и не имеет каких либо сверхъестественных предназначений. Принцип действия строится, на магните который оказывает воздействие на геркон. Принцип воздействия магнита на геркон работает так: когда датчик погружен в масло, магнит не оказывает воздействие на геркон, а если масла в картере не достаточно, то происходит воздействие, и геркон замыкается, сигнализируя о недостаточном количестве масла. На центральной консоли загорается лампа, и подаётся противный звуковой сигнал.

Каталожные номера для датчика уровня масла для ВАЗ 2110:

21083-3839210-03/38.3839;
21083-3839210-03;
21083-3839210;
38.3839/21083-3839210-03.

Как проверить и заменить датчик уровня масла на ВАЗ-2110

Бывают случаи, когда лампа, отвечающая за уровень масла, на панели бортовой системы контроля загорелась, но при открытии капота и проверке уровня масла обычным щупом, водитель делает вывод, что уровень в норме. Теперь необходимо найти причину ложного срабатывания прибора. Но это ещё хороший вариант развития событий, гораздо хуже будет, если датчик не сообщит о том, что уровень масла критически низкий. Сразу при появлении таких отклонений, следует сделать проверку. Для проведения операции нужен мультиметр и ключ на десять.

Технология замены либо проверки следующая:

Автомобиль необходимо установить на яму для осмотра или поднять домкратом.
Потом снимается защита с двигателя и брызговик.
Датчик уровня масла расположен не далеко от масляного фильтра, найти его будет не сложно.
После того, как датчик найден, нужно снять колодку контакта с клеммы.
Следующий шаг — измерение напряжения на проводной колодке датчика, для этого нужно включить зажигание. Напряжение должно быть в среднем 11 ватт.
Осмотреть контакт датчика, и убедится, что он целый без каких-либо повреждений.

Если возникает необходимость в замене датчика, то нужно открутить болтик, после извлечь датчик, и установить новый.

Читать еще: Замена масла в бмв

Сборка производится в обратной последовательности.

I Love My Lada

Автомобили ВАЗ: ремонт, обслуживание, тюнинг

Датчик уровня масла ВАЗ 2110. Как проверить и заменить

Датчик уровня масла в двигателях ВАЗ 2110, да и всего десятого семейства, не имеет такой критической важности, как, к примеру, датчик давления масла или датчик температуры. Если мы эксплуатируем автомобиль в городе, мы можем и вовсе не знать о его наличии, разве только контрольная лампа при включении зажигания будет напоминать о себе. Но это в том случае, когда, уровень в порядке. Как поменять датчик уровня масла на ВАЗ 2110, где он находится, какие функции выполняет, будем разбираться вместе.

Датчик уровня масла ВАЗ 2110: назначение и принцип работы

Исходя из названия, датчик уровня масла служит для того, чтобы его и контролировать, а также оповещать водителя при критически низком уровне. Фактически датчик отчасти выполняет функцию щупа в поддоне картера. Он не показывает какой уровень в двигателе в текущий момент. Он только сообщает нам о том, что масла в поддоне картера либо нет совсем, либо критически мало . Это может быть жизненно необходимо в том случае, когда внезапно возникла масштабная утечка масла. К примеру, пробит поддон картера, либо от избыточного давления выдавило подшипник коленвала и все содержимое поддона равномерно распределено по подкапотному пространству.

Как только уровень масла падает, на панели бортовой системы контроля (БСК) загорается аварийная лампа и включается зуммер. Наша задача не прохлопать этот момент и мгновенно заглушить двигатель, а уже потом разбираться в причинах утечки. Поскольку каждая секунда работы мотора без смазки грозит как минимум капитальным ремонтом.

Датчик давления масла представляет собой простейший герконовый прибор. Его принцип действия основан на влиянии магнита на герконовый элемент. Когда датчик погружен в масло, поплавок со встроенным магнитом находится в верхнем положении и не воздействует на герконовый элемент.

Принцип действия датчика

Стоит уровню масла опуститься, опускается и поплавок, а магнит, встроенный в него, замыкает контакты герконового элемента. Один контакт элемента подсоединен к массе двигателя, на второй к панели бортовой системы контроля (БСК) на центральной консоли. Там же находится и контрольная лампа уровня.

При замыкании контакта на герконе лампа загорается и компьютер подает препротивнейший звуковой сигнал.

Проверка и замена датчика уровня масла ВАЗ 2110

Предположим, что датчик уровня масла сработал, точнее, загорелась контрольная лампа на БСК. Мы открываем капот в ожидании худшего, меряем уровень масла щупом, а он в пределах нормы. Следовательно, нужно искать причину ложного срабатывания датчика. Это лучший вариант. Гораздо хуже, когда он не оповестит нас о резком падении уровня. Тем не менее проверку сделать нужно. Для этого нам пригодится всего лишь ключ на 10 и мультиметр.

Проверку или замену датчика проводим в такой последовательности:

Устанавливаем автомобиль на смотровую яму или подъемник.
Снимаем брызговик и защиту двигателя.
Находим датчик уровня масла. Он находится снизу-слева от масляного фильтра.
Снимаем контактную колодку с клеммы датчика.
Для проверки цепи датчика включаем зажигание и измеряем напряжение на колодке на проводе. Там должно быть 12 В или около того.
Осматриваем целостность контакта датчика. Часто высокие температуры вызывают оплавление пластиковой части контакта датчика, что приводит к замыканию и ложному срабатыванию. Поврежденный датчик

Если все же придется менять датчик, откручиваем винт на 10,

аккуратно вынимаем датчик из посадочного места, слегка проворачивая в отверстии, поскольку он имеет трубчатую изогнутую форму и выходит из блока цилиндров неохотно.

Сборку проводим в обратной последовательности.

Какой датчик лучше ставить, артикулы и тонкости

Для любого двигателя ВАЗ 2110 подходит датчик с заводскими каталожными номерами:

21083-3839210-03/38.3839;
21083-3839210-03;
21083-3839210;
38.3839/21083-3839210-03.

Новый датчик уровня масла

Цена любого из этих датчиков уровня масла не более 2 долларов. При установке нового датчика может возникнуть сложность с попаданием изогнутой трубки в отверстие блока цилиндров. В этом случае, скорее всего, датчику мешает провернуться щека коленвала. Просто проворачиваем вал на четверть оборота и устанавливаем датчик. Не забываем смазать привалочную плоскость герметиком, несмотря на уплотнительное кольцо на корпусе нового датчика. Теперь можно проверить работоспособность системы и устанавливать брызговик и защиту картера.
