Замена ГРМ Пежо 407

Производитель рекомендует менять ремень ГРМ на Пежо 407 каждые 70 000 км. Лично я предпочитаю делать это своими руками, не беспокоя сервисный центр по пустякам. Итак, давайте перейдем к инструкции по самостоятельной замене ГРМ Пежо 407. Сразу отмечу, что у меня Пежо 407 2.0 с двухлитровым дизельным двигателем.

Для начала нужно затянуть ручник и поставить машину на передачу. Далее нужно снять защиту картера, поставить пыжа на домкрат и снять переднее право колесо и подкрылок, закрывающий обзор на ремни.

Откройте капот и снимите бутафорскую крышку с двигателя.

Далее отвинтите болт крепления расширительного бачка охлаждающей жидкости, находящийся рядом с крылом.

Разъедините крепления подающей трубки и трубки, возвращающей дизель в бак. Отодвиньте эти самые трубки и уберите топливо, которое пролилось, мягкой тряпкой.

Открутите два болта на 16 и снимите реактивный кронштейн подушки мотора. Выкрутите гайку крепления подвеса мотора к основной подушке.

Следующим этапом будет снятие ремня генератора.

Нужно произвести отведение натяжителя ключом на 15 за болт крепления ролика в крайнее положение и закрепить железным прутом.

Далее нужно избавиться от болта коленчатого вала и снять шкив, застопорив для этого сам коленчатый вал. Стопорное отверстие находится под стартером. Чтобы приблизиться к нему, нужно рассоединить 2 патрубка от воздуховода, который расположен под двигателем.

Избавьтесь на время от патрубков, отложив их в место, где они точно не потеряются. Отверстия забаррикадируйте безворсовыми тряпками.

Итак, мы видим, что перед нами открылся подход к стопорному отверстию.

Просуньте в него прут и по часовой стрелке проверните коленвал до того, пока стопор не окажется в нужном отверстии. Потом открутите болт коленчатого вала. Уложите под мотор доску и начните его домкратить.

Осуществлять поднятие двигателя необходимо таким образом, чтобы несущий кронштейн отделился от подушки.

Дальше нужно снять кронштейн, крепящийся четырьмя болтами T-50.

Уберите подушку, крепящуюся к подрамнику – для этого открутите два болта T-40.

Затем снимите защитные кожухи ремня ГРМ, высвободив крепление проводки.

Разберите крепления проводки датчика положения коленчатого вала, которын находятся сзади крышки.

Дальше нужно снять датчик положения коленвала, которые находится около шкива коленвала и прикреплен болтиком на 10.

Затем выкрутите болты и снимите датчик. Проводку лучше не демонтировать, а откинуть датчик в подвесном положении и убрать в сторонку.

Прибегнув к помощи нужно съемника, нужно стащить мишень датчика положения коленвала.

Делайте это крайне осторожно, стараясь не повредить мишень — в противном случае пыжик не заведется или будет работать через раз.

Затем открутите пять болтов и 1 гайку на 10 крепления крышек ГРМ и снимите крышки.

Сейчас осмотритесь. При правильном стопоре коленвала отметка на шкиве распредвала соответствует и в этом случае нужно всего лишь произвести застопорение шкива. А вот если стопор неправильный, то нужно достать держатель коленвала и повернуть коленвал на один дополнительный оборот – для этого вкрутите болт коленвала вместе с шайбой.

Далее выкрутите болты крепления натяжного ролика, отведите его в противоположную сторону и снимите ремень генератора.

Обводной ролик расположен под кронштейном, к которому зафиксирован кронштейн подвеса мотора. Открутите болт снизу.

Теперь поставьте новенький обводной ролик и приготовьте к монтажу натяжной ролик.

Затяните болт крепления натяжного ролика таким образом, чтобы у самого ролика был ресурс двигаться.

На этом шаге понадобится проволока определенного размера – она пригодится для закрепления зубчатого шкива коленвала посередине.

Выемка под прокладку в нем больше самой прокладки – это сделано для того, чтобы осуществлялось одинаковое натяжение ремня.

Начинается самое интересное – установка самого ремня. Для начала установите на шкив коленвала, далее на обводной ролик, затем на шкив распредвала, затем на водяной насос и натяжной ролик. Обязательно удостоверьтесь, что в местоположении коленвала и распредвала не провисает ремень. Ремень может провисать исключительно в местоположении распредвала и натяжного ролика-помпы.

Далее выньте чеку из ролика и пытайтесь натянуть ремень. Проверните ролик против часовой стрелки, для этого взяв шестигранный ключ на 6 и заведите в предельное состояние стрелочный индикатор. Начните закручивать болт натяжного ролика и уберите проволоку из паза шпонки.

Далее поставьте мишень и шкив коленвала на место и затяните болт коленвала. Проверните двигатель на четыре оборота коленвала и совместите отметки. Извлеките шкив коленвала и мишень, далее произведите ослабление болта натяжного ролика.

Попытайтесь повернуть ролик до такой степени, чтобы стрелочный индикатор достигнул мишени на площади ролика. Проследите за тем, чтобы удалось сделать предельно ровное положение стрелочки в мишени. Достигнув такого расположения, произведите затяжение болта.

Затем выньте стопоры коленвала и распредвала и проверните мотор на 2 цикла коленвала. Дальше проверьте натяжение ремня и отметки на совместимость. В случае, когда все сошлось, следует приступить к собиранию всех частей в обратном порядке.

Замена ремня ГРМ Пежо 407 1.8

Здесь мы поговорим о том, как самостоятельно произвести замену ремня ГРМ на Пежо 407 1.8. В принципе, данная процедура стандартна практически для всех моделей 1.8. Сразу хочется сказать, что данный ремонт, хоть и не является слишком сложным технически, но это довольно ответственная процедура. Если вы не рискуете провести ее сами, тогда лучше обратитесь к специалистам.

Регламент обслуживания

На Пежо ременную передачу газораспределительного механизма следует менять после 80 000 км. Во всяком случае, так уверяет производитель. Но вполне может получиться так, что произвести замену придется и несколько раньше. Этому может быть несколько причин. Ремень может износиться раньше срока из-за:

  • постоянной быстрой езды;
  • езды по плохим дорогам;
  • приобретения некачественного расходника.
Читать еще:  Замена грм шевроле каптива

Рекомендуется время от времени проводить диагностику состояния ременной передачи. Если вы заметите на ремне подтеки масла, это будет означать, что ремень нужно заменить. Вместе с ним не забудьте заменить и сальники. Если этого не сделать, то масло будет продолжать капать и на новый ремень, а оно очень сильно разъедает резину. Сколы на зубцах – это еще одна причина для замены. Кроме этого, ремень может растянуться. В конечном итоге это может привести к обрыву ременной передачи, а это уже очень серьезно. Если передача оборвется, в двигательной системе начнется настоящий бардак. Обязательно произойдет встреча клапанов с поршнями, что обязательно приведет к их повреждению.

Чтобы этого не случилось, состоянием ремня необходимо время от времени интересоваться. А если ремень износился и вы решите заменить его самостоятельно, тогда первым делом приготовьте для этого все необходимые инструменты и материалы. Набор инструментов стандартен, и он, конечно же, есть у каждого автолюбителя:

  • набор роговых ключей;
  • набор головок;
  • разные отвертки;
  • домкрат;
  • плоскогубцы;
  • монтировка;
  • металлическая щетка.

Из расходников следует приобрести новый ремень, натяжной ролик и сальники. Когда уже все готово, можно приступать к ремонту.

Инструкция

1. Перед проведением работ автомобиль следует зафиксировать на ровной площадке. После этого нужно снять колесо и двигательную защиту. Так мы получим свободный доступ к нижней части мотора.
2. Теперь открываем капот и снимаем короб ЭБУ. Отсоединяем от короба присоединенную к нему трубку. Внутри короба имеется болт на 10. Его необходимо открутить. Расположен он в самом углу, ближе к фаре.
3. Но еще и после этого снять короб не получится, так как здесь нам будет мешать клапан абсорбера. Его нужно отсоединить, нажав на металлическую скобку.

4. Теперь короб можно легко снять. Не забываем про трубку охлаждающую трубку. Короб лучше убрать в сторону, чтобы он не мешался. После этого производим демонтаж реактивного кронштейна. Интересно, что в народе он именуется косточкой. Для этого придется отвернуть всего 2 болта.
5. Теперь настало время ремня генератора. Берем головку на 9,5, вставляем ее в чеку. Головку вставляем в натяжитель и начинаем вращать его влево. Когда прокрутка дойдет до упора, натяжитель следует зафиксировать. После этого снимается ремень навесного оборудования.

6. Приступаем к демонтажу коленвального шкива.

7. Немного о шкиве. Его конструкция довольно проста. Крепится он к коленвалу. Шкив состоит из внешней и внутренних частей. Интересный момент заключается в том, что внешняя часть может провернуться относительно внутренней. Это становится причиной того, что коленвал нельзя выставить правильно. Поэтому некоторые автолюбители не используют контрольное отверстие, расположенное на шкиве. Но использовать его не возбраняется. Чтобы открутить шкив, будет нужен помощник. Он должен удерживать тормоз на 4 передаче. А вам в это время следует отворачивать болт, которым крепится шкив. Если помощника рядом нет, можно попробовать застопорить движок отверткой за один из зубцов маховика.

8. Теперь необходимо слить всю охлаждающую жидкость. Сливать антифриз нужно только тогда, когда двигатель полностью остынет. Иначе можно повредить ГБЦ. Жидкость сливаем в заранее подготовленный тазик. Когда весь антифриз будет слит, пробку на бочке следует закрутить.
9. Двигательная подвеска крепится к подушке при помощи 1 гайки. Ее нужно отвернуть. Перед этим двигатель нужно приподнять домкратом. Ставим подпорку под двигатель.

10. Отрываем мотор от подушки и отворачиваем крепления кронштейна подвески к мотору. После этого кронштейн нужно снять. Сделать это сразу может и не получиться. В этом случае двигатель нужно слегка покачать. Извлекаем подушку двигателя и производим ее визуальный осмотр. Если на ней будут обнаружены микротрещины, ее придется заменить.
11. Теперь снимаем крышки ГРМ. Сначала снимается верхняя крышка, а затем – нижняя. Сначала выкручиваем болтики, а затем – гайки.

12. После снятия кожуха перед нами появляется ремень. Стопорим шкивы распредвалов при помощи шпилек.

13. Ставим метку на шкиве коленвала и блоке цилиндров. Так мы сможем заметить, если шкив во время ремонта провернется. Это случается довольно часто, кстати сказать, поэтому пренебрегать этой меткой не стоит.
14. Теперь ослабляем ролик натяжения и демонтируем ремень.

15. Ремень снимается вместе с натяжным роликом. Снимаем помпу. Здесь придется постараться, так как доступ к помпе всегда затруднен. Откручиваем 5 болтов крепления помпы. Если сразу снять помпу не получится, помогаем себе отверткой. Только здесь нужно действовать аккуратно, чтобы не поцарапать снимаемые детали. Устанавливая новую помпу, нужно прежде очистить посадочные места при помощи металлической щетки.
16. Устанавливаем натяжной ролик.
17. Натягиваем новый ремень. Натяжка ремня должна быть оптимальной, его нельзя перетягивать и провисание также не допускается.

Внимание! Болт крепления шкива следует затягивать только тогда, когда стрелка находится в таком положении:

Видео


Peugeot 407 Coupe 3.0 Xenomorph › Бортжурнал › Замена ремня ГРМ + Фазорегуляторы 0805F9

Немного лирики…
Вот настал долгожданный момент для замены ремня ГРМ, это значимое событие для меня. Проще говоря, я не отношусь к этому, как к очередной поездке на заправку.

Мало того, у каждой запчасти своя маленькая история. Когда, где и при каких обстоятельствах я делал заказ, кто привозил, как долго осуществлялась доставка. Могу сказать точно, некоторые запчасти купил сразу в момент первых дней за рулем, остальное в течение года. Ремень и пару роликов в этом году.

Началось самое интересное, никто не хотел браться за ремонт, местные сервисы при слове Пежо, говорили что записи пожизненно нет, нет мастера и так далее. Официалов по этой марке тут нет. Дошло до абсурда, когда я бегал с книгой о ремонте и рассказывал, вот тут надо вот так, а вот тут вот так, только сделай, это просто. Записался к официалам на ремонт в г. Казань, заодно необходимо встретиться там с очень хорошим человеком пыжеводом, но в последний момент все поменялось, нашел контакт мастера фанатика по Французам в Чебоксарах.

Читать еще:  Форд куга замена грм

О таком мастере и не мечтал, все делает быстро, без лишней болтовни и вытягивания средств из заказчика, можно присутствовать на протяжении всей работы. Когда то он работал у официалов в Peugeot, сейчас в другой конторе. Главное это блеск в глазах и любовь к своей работе, любовь не из за денег, а просто он любит разбирать двигатели и его прет от результата. А для меня это важно!

Запчасти:
94647 — DAYCO — Ремень ГРМ;
VKM13902 — SKF — Ролик натяжной;
​532014120 — INA — Ролик промежуточный верхний;
532014020 — INA — Ролик обводной нижний 2 шт;
VKPC83434 — SKF — Насос водяной (прокладка в комплекте);
​813853100 — VICTOR REINZ — Сальник распредвала 4 шт;
0805F9 — PEUGEOT/CITROEN — Шкив распредвала 2 шт. (б/у).

Второстепенный заказ и замена:
8091281 — SASIC — Опора двигателя (нижняя);
3689001 — LEMFORDER — Тяга рулевая (левая);
080657 — PEUGEOT/CITROEN — Пробка (шкива распредвала) 2 шт;
080658 — PEUGEOT/CITROEN — Болт (шкива распредвала) 2 шт;
1109AL — PEUGEOT/CITROEN — Фильтр масляный;
1640540 — SASIC — Шайба сливной пробки;
36163 — BARDAHL — 5W40 XTC SN/CF 5L (синтетическое моторное масло).

По поводу замены масла мысли такие, планирую его слить через пару тысяч, использую его только как промывочное. Позже перейду на совершенно другой брэнд Ravenol, но об этом в другом посте!

Работа:

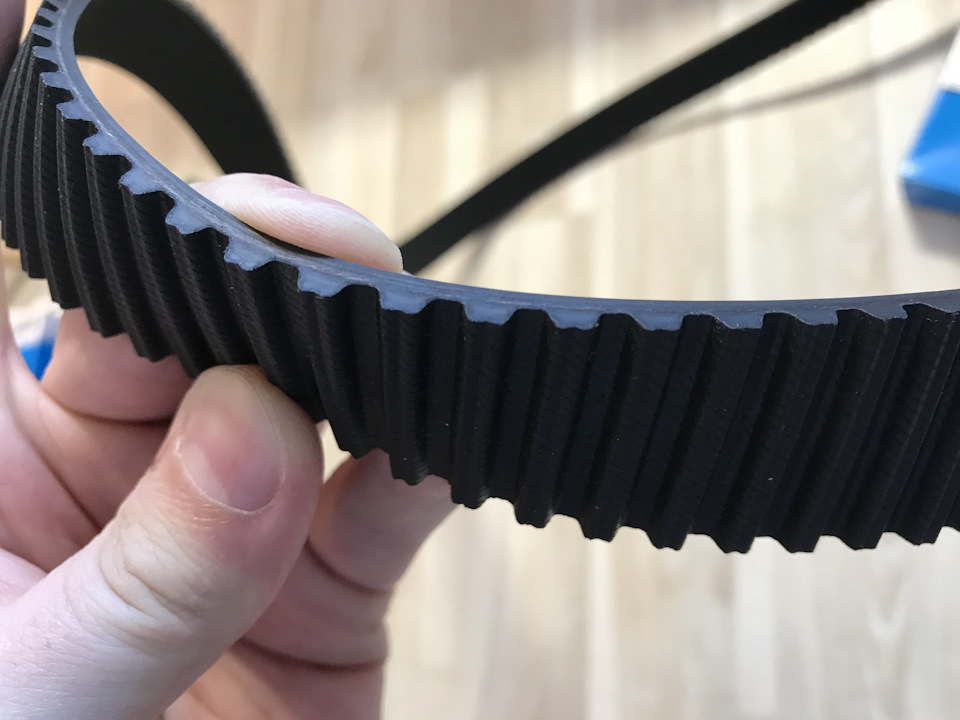

После снятия крышек ремня ГРМ, обнаружилось что один фазик сильно течет, а второй ближе к салону на выпускном валу, не фиксируется. Много читал по поводу глушения фазиков за счет набивания в них резины, считаю что этот вариант совсем не правильный. Как то неохота глушить потенциал этого движка.

Двигатель тарахтел каждый раз при заводке 0,5 секунд, меня это и не раздражало, на динамике это никак не сказывалось, дизельного звука при работе как на моторе 2.2 не наблюдалось, но вот когда фазик впускного распредвала потек ручьем прямо на ремень ГРМ. это меня расстроило, все было в масле и ничего кроме масла я не наблюдал когда поднимал капот, кожух ремня, генератор, и так далее. Но все уже позади, вычищено, вылизано и протерто до блеска!

Фазики купил б/у по рекомендации Daziggy, главное что они не текут, фиксируются и проходят еще не много, так как покупать новые по 18к за штуку совсем нет желания. Есть вариант поставить от рено как написано в этой статье, но это уже на следующий этап.

Результат:
Работа из за доставки муфт затянулась на неделю. Когда завели двигатель первый раз, естественно грохот был, муфты пустые без масла. Но когда он продолжился потом это меня расстроило. Запустили без крышек ремня ГРМ, проверить потекут или нет. Не потекли, сухие, фиксируются, на горячую грохота нет.

Динамику пока не понял, или отвык от машины за неделю, вроде кажется вяло все после 2500 об/мин. А на спидометре уже скорость 110 и ты в городе, ну так же нельзя. Или наоборот привык к мощности и мне уже мало 211 л/сил. Покатаюсь, присмотрюсь. Когда нибудь поменяю на новые. Главное что говорят они опять начинают греметь через буквально 10 т/км, я в это не верю. Все слухи.

Спасибо всем кто потратил время на чтение, удачи!

Peugeot 407 2.2-16V 4дв. седан, 158 л.с, 6МКПП, 2004 – 2008 г.в. – двигатель не заводится после замены ремня или цепи ГРМ

Двигатель не заводится после замены ремня или цепи ГРМ

Замена элементов привода механизма газораспределения является плановой процедурой, которую выполняют с определенной периодичностью или по необходимости.

В первом случае речь идет о замене ремня или цепи ГРМ, а также роликов, натяжителя цепи и других деталей привода через строго определенное количество пройденных километров (в среднем для ремня показатель составляет 50-60 тыс., для цепи –150 тыс. и более). Также поводом для внеплановой замены ремня или цепи может быть ускоренный износ, появление посторонних звуков в процессе работы и т.д.

В ряде случаев возникает ситуация, когда после замены ремня или цепи ГРМ двигатель автомобиля не заводится. Указанная проблема может встречаться на авто независимо от марки и модели ТС, конструктивных особенностей силового агрегата и т.д.

В этой статье мы намерены поговорить о том, почему после замены ГРМ не заводится двигатель, а также по каким причинам после замены ГРМ плохо заводится силовой агрегат, ДВС работает нестабильно или с мотором возникают другие проблемы.

После замены цепи или ремня ГРМ двигатель не заводится: основные причины и устранение неполадок

Перед началом диагностики привода ГРМ рекомендуется сразу проверить исправность работы системы зажигания, состояние АКБ, правильность подключения элементов системы питания, электронных датчиков ЭСУД и т.д. Если неисправностей не выявлено, тогда переходим к приводу газораспределительного механизма.

В списке основных причин, по которым после замены ремня ГРМ машина не заводится или проблемы появились после того, как менялся цепной привод, специалисты выделяют возможные повреждения клапанного механизма и сбитые фазы газораспределения в результате неправильной установки.
Подобные неисправности могут встречаться на разных моделях авто. Прежде всего, важно знать, что ошибки во время замены привода ГРМ могут привести не только к сбоям, но и к последующим поломкам. Также нужно отдельно учитывать и причину, по которой пришлось менять элементы привода.

Читать еще:  Ауди а6 с5 замена ремня грм

Двигатель не заводится: загнуло клапана

Например, если произошел обрыв ремня ГРМ, затем ремень поменяли и машина не заводится, тогда не следует исключать загиб клапанов после такого обрыва. Дело в том, что в момент разрыва ремня на многих двигателях сбиваются фазы газораспределения, распредвал не крутится, ГРМ перестает работать. Это значит, что клапана перестают своевременно открываться и закрываться.

Однако поршни в цилиндрах все равно продолжают двигаться. Часто бывает так, что клапана остаются открытыми, в результате чего поршни ударяют по ним. В этом случае происходит загиб клапанов, также повреждения могут затронуть и поршни. При этом одной заменой ремня ГРМ такую проблему уже не решить, так как двигателю требуется отдельный дорогостоящий ремонт.

Отметим, что раньше производители ДВС учитывали риск загиба и протачивали на поверхности поршня специальные выемки под клапана. При этом наличие таких проточек снижает мощность двигателя, в результате чего от подобного решения на современных моторах отказались.

Проверить клапана в полевых условиях можно путем снятия крышки клапанов, после чего двигатель проворачивается вручную и оценивается работа механизма. Если будет замечено, что какой-либо клапан не работает, тогда его загнуло. Учтите, такая проверка является всего лишь поверхностной диагностикой, так как даже с погнутыми клапанами механизм зачастую визуально будет нормально работать.

По этой причине для точной оценки состояния клапанов предпочтительнее снимать ГБЦ. После снятия погнутые клапана можно быстро определить, а также сразу приступить к процедуре их замены. Обратите внимание, все клапана рекомендуется менять сразу на новые, а не выполнять замену только погнутых. Также в процессе установки нужно обязательно выполнить притирку клапанов.

Замена ГРМ выполнена неправильно

Неквалифицированная замена привода ГРМ часто приводит к тому, что после замены цепи ГРМ плохо заводится двигатель, не заводится мотор с ременным приводом и т.д. Проблема заключается в том, что ремень ГРМ может быть не выставлен по меткам и фазы не совпадают.

Результатом становится то, что работа механизма газораспределения и системы зажигания не синхронизирована, смесь сжимается в одном цилиндре, а искра образуется в другом.

По указанным причинам важным моментом является точное совпадение меток на шкивах. В процессе замены следует повышенное внимание уделить положению меток. Двигатель выставляется в положение окончания такта сжатия в первом цилиндре, после чего проверяется положение меток.
Если замечено отклонение, тогда это причина отказа мотора заводиться. В подобной ситуации ремень ГРМ нужно снять, правильно выставить шкив распредвала с учетом меток. Добавим, что на многих моделях автомобилей также имеется специальная метка на маховике, которая тоже должна совпадать.

Следует отметить, что маховик обычно грязный. Во многих случаях это затрудняет обнаружение метки. Как показывает практика, на маховике кроме риски-метки, которую нужно выставлять, также могут присутствовать характерные углубления-ямки. Если по ошибке вместо риски выставить край ямки, который визуально похож на метку, тогда двигатель не будет запускаться.

Также в процессе замены привода ГРМ на машинах с карбюратором может сбиться зажигание. Достаточно часто нарушение подачи искры по цилиндрам можно определить путем установки свечного бронепровода первого цилиндра на четвертый, а провода с четвертого цилиндра на первый. В ряде случаев после такой перестановки двигатель можно завести.

Если был обнаружен такой сбой, тогда привод газораспределительного механизма нужно выставить правильно, при необходимости также производится дополнительная корректировка и настройка системы зажигания.

Советы и рекомендации

На автомобилях с ремнем ГРМ настоятельно не рекомендуется ограничиваться только заменой одного ремня. Параллельно следует устанавливать и новые ролики. Игнорирование данного правила может привести к последующему заклиниванию роликов и обрыву нового ремня ГРМ.

Также после установки на старые ролики возможно проскальзывание нового ремня и его ускоренный износ. Даже если двигатель нормально запускается, можно столкнуться с заметно повышенным шумом во время работы ДВС.

Еще добавим, что конструктивно ремень ГРМ может приводить в действие и помпу (водяной насос системы охлаждения). Во время замены следует отдельно проверять состояние данного элемента, а также менять помпу строго по регламенту. Если произойдет заклинивание водяного насоса, тогда ремень также может оборвать.

Также частой ситуацией, когда после замены цепи ГРМ не заводится двигатель или неполадки возникли после установки ремня ГРМ, является необходимость проверки ДПКВ и ДПРВ. В этом случае все метки могут быть выставлены правильно, горючее подается в цилиндры, но искры может не быть, на приборной панели горит «чек» и т.д.
Это говорит о том, что во время проведения работ могла быть повреждена фишка-контакт на какой-либо датчик. Для точного определения причины двигатель можно просканировать на наличие ошибок при помощи специального сканера OBD2.

Во время подбора ремней и роликов необходимо устанавливать высококачественные аналоги или оригинальные детали. Приобретать запчасти можно как готовым установочным комплектом, так и по отдельности. Помните, в продаже могут встречаться низкосортные подделки готовых установочных комплектов ГРМ известных фирм Gates, Inna и т.п.

Напоследок отметим, что замена привода механизма газораспределения справедливо считается ответственной процедурой. Неправильная установка может привести к поломкам ДВС или нестабильной работе силового агрегата. Если вы не уверены в своих силах, тогда лучше доверить выполнение указанной процедуры опытным специалистам в автосервисе.

Технические характеристики Peugeot 407 2.2-16V / Пежо 407 в кузове 4 дв. седан с двигателем 158 л.с, 6МКПП, выпускавшихся c 2004 г. по 2008 г.
