Замена датчика скорости на ВАЗ 2109 (инжектор)

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.

Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.

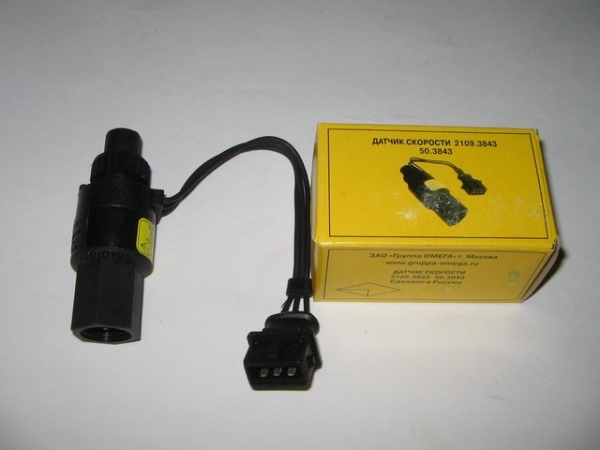

Внешний вид устройства

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.

Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.

Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.

Расположение ДС

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
Холостой ход ведет себя нестабильно;
Растет расход бензина;
Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки

Ваши действия

Снимите датчик;
Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
Одновременно с этим проверяйте, как меняется напряжение;
При росте скорости частота импульсов и напряжение должны увеличиваться

Здесь вам не придется демонтировать устройство;
Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
Вращайте руками колесо и следите за показаниями мультиметра;
Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене

Данный метод проверки не требует использования мультиметра;
Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
Отключите импульсный провод от ДС;
Включите зажигание и контрольной лампой найдите плюс и минус;
Вывешивайте одно из передних колес с помощью домкрата;
Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена

Если вы хотите сэкономить и желаете попробовать сначала отремонтировать старый датчик скорости, спешим вас огорчить.

Снимаем и меняем

Устанавливаемые на ВАЗ 2109 (как и на другие авто) датчики скорости ремонту и восстановлению не подлежат. Единственный способ решения проблемы — замена устройства.

Возьмите пару ключей на 21 и 10.
Отключите минус от аккумуляторной батареи, чтобы обесточить автомобиль.
Отключите разъем, идущий на датчик скорости.
Открутите сам датчик. В некоторых случаях шток может сломаться, потому дополнительно вам придется снимать еще и привод.
Обязательно соблюдайте осторожность при демонтаже привода, иначе вы рискуете уронить сломанный шток в коробку переключения передач.
Сняв устройство, замените привод, если потребовалось, и закрутите на место новый датчик скорости.
Шток привода следует вставить в втулку ДС, а резиновое кольцо уплотнения обязательно обработайте маслом. Все, можете спокойно закручивать устройство в гнездо.

Читать еще: Датчики ваз 2115 инжектор 8 клапанов

Добрались до ДС

Обязательно по завершению ремонта обнулите на бортовом компьютере ошибку, которую выдавал электронный блок управления. В противном случае система будет считать, что датчик неисправен. Потому даже его наличие в гнезде не позволит ДС включиться в работу.

Очевидно, что в замене ДС нет совершенно ничего сложного. Потому не имеет смысла тратить лишние деньги на услуги автосервиса. Все вполне можно сделать своими руками буквально за час.

Почему перестал работать спидометр на ВАЗ 21099?

ВАЗ 21099 – очень популярный автомобиль в России. Надежность этой машины, как все знают, оставляет желать лучшего, поэтому автовладельцы довольно часто сталкиваются с неисправностями своего ВАЗ 21099. Все проблемы этого автомобиля уже давно изучены и описаны. Зачастую случается так, что возникают неисправности в спидометре машины.

Из-за проблем с определением скорости Вы можете получать штрафы за превышение скоростных ограничений или могут появиться проблемы с переключением скоростей, если вы начинающий автомобилист или привыкли определять момент переключения передач по спидометру. В этой статье мы изучим причины проблемы и выясним, как можно отремонтировать спидометр.

Симптомы неисправности

Основной частью спидометра является датчик скорости. Благодаря этому агрегату на спидометр передается информация о том, с какой скоростью движется автомобиль по дороге.

Симптомами неисправности датчика скорости являются:

Некорректное отображение скорости автомобиля на панели приборов. Или спидометр не показывает скорость автомобиля (стрелка все время «лежит на нуле»).
Нестабильность работы мотора на холостом ходу.
Увеличение расхода топлива автомобиля.
Двигатель не работает на полную мощность.

Поиск неисправности

Сначала требуется открутить гибкий вал от коробки переключения передач автомобиля. Это делается обычными пассатижами. Открутите гайку на тросу, а также открутите вал от коробки переключения передач ВАЗ 21099. Далее покрутите вал, лучше это делать дрелью, зажав трос в патроне одновременно включив дрель, поскольку данный способ гораздо удобнее. В случае отклонения стрелки, спидометр исправен.
В случае, если спидометр работает, то внимательно осмотрите привода вала. Они могут потерять своё заводское сечение из-за чего вал будет проскальзывать, а стрелка спидометра ВАЗ 21099 дергаться. В случае исправного наконечника вала, замените сам вал.
Если на автомобиле установлен электронный спидометр, тогда осмотрите проводку. Довольно часто она перетирается. А провода, находящиеся около выпускного коллектора, подвергаются температуре, в результате изоляция плавится и происходит замыкание.
Износ троса спидометра. Со временем, он может приобрести заусенцы, дать трещину и вовсе порваться.

Возможны также данные варианты: изношенность шестеренок спидометра, изменение формы стрелочки скорости.

Также из строя мог выйти датчик скорости. Существует три основных способа проверки прибора:

Первый способ проверки

демонтируйте датчик;
используя мультиметр, найдите контакт, создающий импульсы;
к оси датчика скоростей присоедините трубку и вращайте ее;
во время вращения проверяйте изменение напряжение, подающиеся на датчик скорости;
скорость вращения трубки должна быть пропорциональна частоте возникновения импульсов и напряжению, подающемуся на датчик скорости.

Второй способ проверки

при помощи домкрата поднимите одно колесо в арке автомобиля;
подключите мультиметр к датчику скорости, как сказано в первом способе;
крутите вывешенное колесо машины;
если во время вращения колеса импульсы учащаются и растет напряжение, то датчик исправен.

Третий способ проверки

возьмите контрольную лампу или обычную лампочку, рассчитанную на 12 вольт (можно взять лампу от ВАЗ 21099, находящуюся в поворотнике);
выньте импульсный провод и присоедините его к лампочке;
вывесьте одно переднее колесо в арке при помощи домкрата, как во втором способе;
вращайте колесо автомобиля;
в случае, если на контрольной лампе появится минус или если обычная лампа напряжением в 12 вольт начнет мигать, то датчик в рабочем состоянии.

Если в результате проверки датчик скорости оказался исправным, то проверьте привод датчика скорости. Чтобы это сделать, нужно вывесить переднее колесо в арке, найти привод датчика скорости. Крутите колесо автомобиля и проверяйте стабильность вращения привода.

Замена гибкого вала

Открутите вал от КПП, окрутив гайку, расположенную на оболочке вала.
Открутите приборную панель ВАЗ 21099 (крестовой отверткой открутите винтики за декоративными накладками).
В нижней части приборной панели есть два отверстия. В них нужно вставить две плоские отвертки, отсоединив защелки. Вынимайте щиток на себя, не сильно потянув к себе, взявшись за края.
Отсоедините все отсоединенные от торпеды провода, предварительно пометив их, чтобы при сборке не допустить ошибок.
После отсоедините провода.
Окрутите гибкий вал, а потом в обратном порядке замените на работоспособный.

Замена датчика скорости

Датчик скорости не подвергается ремонту, поэтому возможна только его замена:

Используйте два гаечных ключа на 21 и на 10.
Отключите аккумулятор автомобиля, для того чтобы отключить датчик скорости от электричества.
Отключите разъем, который относится к датчику скорости.
Выкрутите сам датчик. Учтите, что шток может сломаться. Из-за этого тогда придется выкручивать еще и привод прибора.
Соблюдайте аккуратность при снятии привода, поскольку есть вероятность того, что сломанный шток попадет в коробку переключения передач.
Поменяйте датчик скорости и, если привод находится в неисправном состоянии, то и его тоже.
Шток привода нужно устанавливать во втулку датчика скорости. Резиновое кольцо уплотнения в обязательном порядке нужно обработать маслом.

Читать еще: Где находится датчик температуры охлаждающей жидкости

После завершения работы нужно убрать ошибку из бортового компьютера автомобиля, выдававшеюся блоком управления. Иначе система ВАЗ 21099 будет воспринимать новый датчик, как неисправный.

Отечественные автомобили, как всем известно, не славятся своей надежностью. Но на счастье владельцев автомобилей семейства «Спутник» все проблемы, которые возникают с агрегатами, уже давно изучены, и каждый автовладелец может справиться с ними самостоятельно. Замена гибкого вала, датчика скорости или его привода не представляют больших трудностей на ВАЗ 21099 для любого автолюбителя.

Ваз 2109: замена датчика скорости своими силами

Замена датчика скорости ваз 2109

Что же представляет собой и какие функции выполняет датчик скорости автомобиля?
Итак, в основе его работы заложен так называемый эффект Холла, а результатом данного эффекта являются электронные импульсы напряжения поступающие в электронный блок управления автомобилем.

Устройство и принцип работы

Необходимо отметить, что частота этих импульсов напрямую зависит от скорости вращения ведущих колес. Таким образом, на каждый пройденный автомобилем километр пути на его блок управления поступает ориентировочно 6004 импульса.
Скорость движения автомобиля и показания тахометра вычисляются электронным блоком управления за счет анализа временных интервалов между полученными импульсами.

Внимание! В следствии выше сказанного необходимо понимать, что установка колес с отличным от номинального размера диаметром напрямую сказывается на показаниях спидометра.

Помимо информационной роли датчик скорости влияет на режимы работы самого двигателя, так как в зависимости от скорости движения автомобиля блок управления меняет режимы:

Холостого хода, которые на движущемся автомобиле несколько повышены;
Отсечки топлива при закрытии заслонки дросселя;
Плавности переключения на холостой ход, который зависит не только от скорости автомобиля, но и от оборотов двигателя.

Неисправности и их диагностика

Должен сказать, что в ваз 21099 замена датчика скорости это, к сожалению, стандартная процедура, это связано с хрупкостью и чрезвычайной ненадежностью данного узла. Благо цена не велика и процесс замены датчика не сложен(см.Как проводится замена датчика скорости), что позволяет провести все работы по его замене своими руками.

Причины

Существует несколько причин выхода из строя ДС:

Первая и, как правило, основная – тросик спидометра. В процессе эксплуатации на самом тросике образуются разрывы и заусенцы, которые, в дальнейшем, начинают цепляться за его оплетку и приводят к обрыву и закусыванию тросика, а так же к сбиванию граней в зацеплении;
Электропроводка, а именно жгут проводов датчика, который может, соприкасаясь с выпускным коллектором, под воздействием температура банально расплавится и замкнуть провода.
В первом случае для предотвращения неисправности желательно изредка смазывать тросик спидометра в его оплетке путем шприцованния внутрь масла, что значительно улучшает его эластичность и продлевает срок его службы;
Во втором же случае необходимо проложить жгут проводов так, чтобы исключить контакт с горячими поверхностями.

Меры предосторожности

Совет! Если наблюдаются подергивания стрелок приборов (спидометр и тахометр), не откладывайте в «долгий ящик» смазку или даже возможную замену тросика спидометра, так как его дальнейшие заедания могут привести к выходу из строя самого датчика скорости.

Диагностика

Как «видит» неисправность электронный блок управления автомобиля

Конечно же, он (ЭБУ) регулярно проводит самодиагностику всех систем автомобиля, но дело в том, что отсутствие сигналов от датчика скорости не дает контроллеру определить – стоит ли автомобиль или же находится в движении.
И только при сопоставлении данных о наличии больших оборотов двигателя и одновременных больших нагрузок (определяется по массовому расходу воздуха) блок управления «видит» неисправность датчика скорости, так как при этих параметрах отсутствуют ожидаемые от него импульсы напряжения.

Как видит неисправность водитель

Внимательно приглядевшись, опытный водитель, хорошо знающий «повадки» своего автомобиля, сможет определить неполадки датчика скорости, внимательно прислушавшись к работе двигателя на некоторых режимах, а именно:

Режим холостого хода, пониженные обороты которого при выключении передачи (резком сбросе нагрузки) на движущемся автомобиле приводят к остановке двигателя;
Режим набора мощности (разгона) при котором наблюдается потеря динамики автомобиля.

В любом случае неисправность ДС проявляет себя как отказ работы одометра и спидометра, а так же срабатывания на щитке приборов светового индикатора неисправностей «CHECK».

Проверка

Также ДС возможно поверить с помощью вольтметра, для чего:

Подсоединяем щупы измерительного прибора к двум клеммам ДС и включаем его в режим замера переменных напряжений;
Вращая вручную приводную шестеренку датчика, регистрируем сигнал с амплитудой примерно в 0,5 вольт.

При отсутствии сигнала – датчик однозначно неисправен, при положительном результате – проверяем электропроводку на наличие обрыва и плохого контакта.

Замена

Хотя процесс замены датчика скорости на ваз 2109 не представляет из себя ни чего сложного, данная инструкция с сопроводительным фото материалом осветит вам все стадии данного ремонта.

Совет! Дабы надолго избавить себя от данного вида работ, предлагаю не тратить свои деньги и время на замену на аналогичный датчик, выполненный с хвостовиком из пластмассы, который очень быстро разбивается в гнезде даже из-за контакта с тросиком спидометра. Надолго дольше вам прослужит ДС у которого хвостовик выполнен из металла .

Датчик скорости в ваз 2109 установлен на коробке переключения передач, на ее задней стороне (если смотреть от радиатора), над дифференциалом.

Читать еще: Где находится датчик скорости на лада гранта

Видео замена ДС

Процесс ремонта

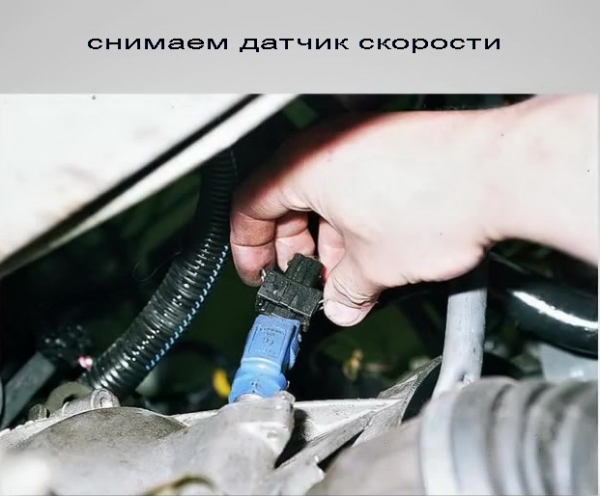

Разъединяем датчик скорости и тросик спидометра и отсоединяем от него (датчика) жгут проводов;

Внимание! Отсоединение контактной группы необходимо проводить при выключенном зажигании.

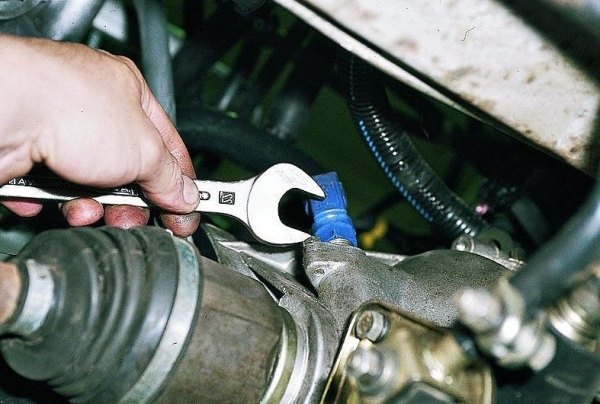

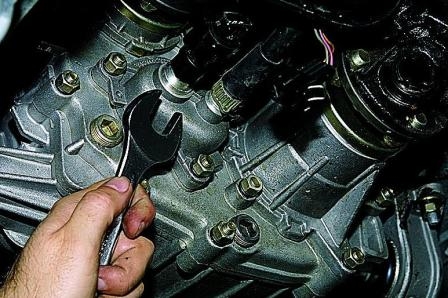

С помощью ключа на «22» откручиваем…

…и демонтируем ДС.

Установка производится в обратном порядке, из необходимого инвентаря нам понадобится тот же ключ на «22» ну и пожалуй кусочек чистой ветоши что бы вытереть руки после окончания ремонтных работ.

Где находится и неисправности датчика скорости ВАЗ-2109

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять?

Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
Неисправный холостой ход.
Последнее время вы наблюдаете повышенный расход бензина.
По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!
